      图片仅供参考，请以已选的规格为准

        工件导块 直型 标准型 紧凑型

        条件筛选：

        类型 直型
        硬度 38HRC~
        种类筛选 工件导块

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            材质

            特征

            表面处理

            产品选型

            A

            H

            6~35
            /1

            T

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 硬度 表面处理
            国标 相当
            PER01 直型 紧凑型 45 S45C — 发黑
            PER02 喷细砂无电解镀镍
            PER11 0Cr18Ni9 SUS304 —
            PER21 聚甲醛(白色)
            PER31 MC尼龙(蓝色)
            PER41 标准型 45 S45C — 发黑
            PER42 喷细砂无电解镀镍
            PER43 38HRC~ 发黑
            PER44 喷细砂无电解镀镍
            PER51 LY11 A2017 — —
            PER61 0Cr18Ni9 SUS304
            PER71 聚甲醛(白色)
            PER81 MC尼龙(蓝色)



            如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

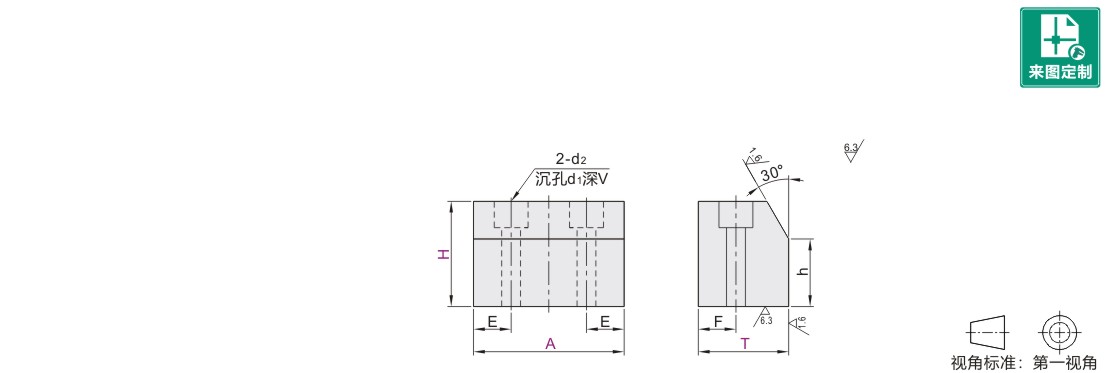

            参数图



            选型表

            型号
            		 H
            最小单位1
            		 T
            		 h
            		 E
            		 F
            		 d1
            		 d2
            		 V
            代码 A选择
            紧凑型  PER01  PER02
            PER11  PER21  PER31            		   17  20 6~15 10 H-3 4.5 4.5 6.5 3.5 3.5
                    20  30 12
            标准型  PER41  PER42
            PER43  PER44  PER51
            PER61  PER71  PER81            		         20  30  40  50 10~35 H-5 5 5
                    20  30  40  50 15 6 8 4.5 4.5
                          30  40  50  60 20 7 9 9.5 5.5 5.5
                          30  40  50  60 15~35 25 8 11 11 6.5 6.5
                                40  50  60 30 11 14 14 9 9
