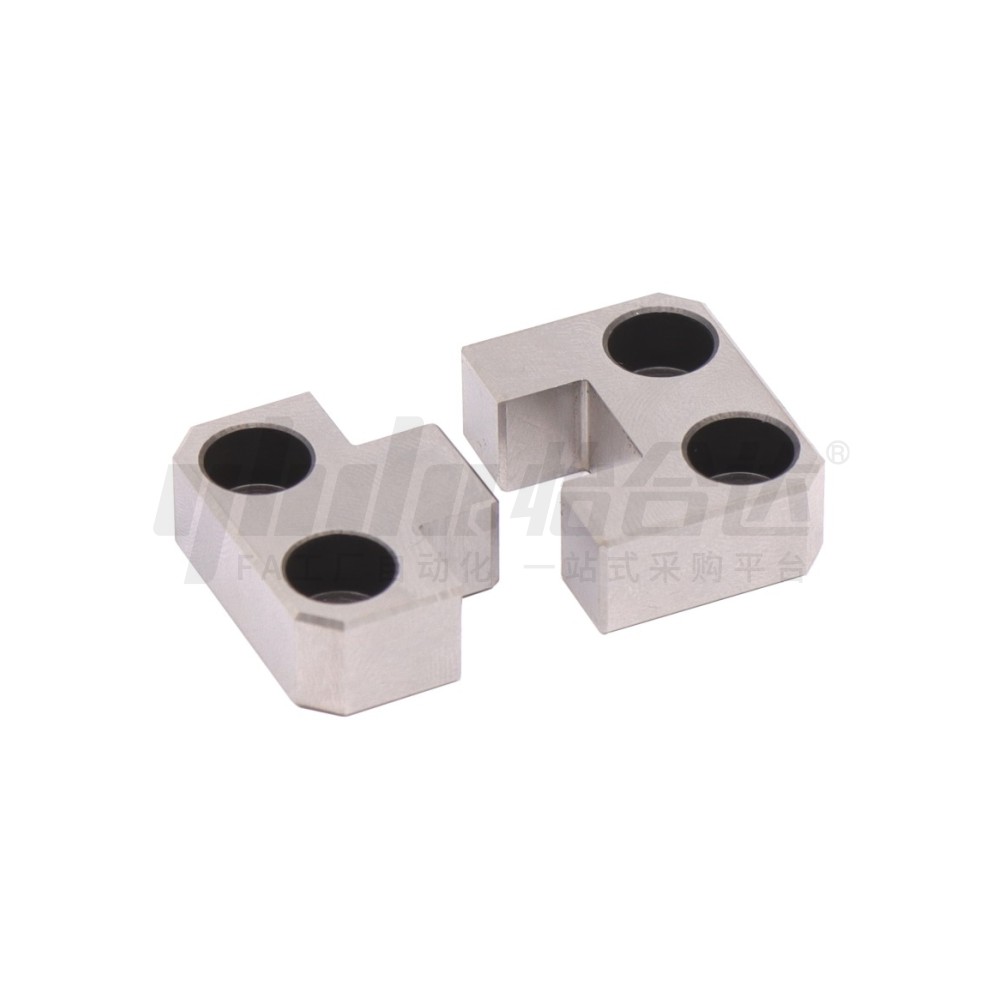

        定位块 精密型 模具用边锁型

        条件筛选：

        性价比 精密型
        类型 方形槽型
        材质 SKD11
        硬度 58～62HRC
        表面处理 无
        特征 模具用边锁型
        种类筛选 定位块

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 定位精度(间隙) 材质 硬度
            J-PDC26 精密型 0.002~0.008 SKD11 58~62HRC

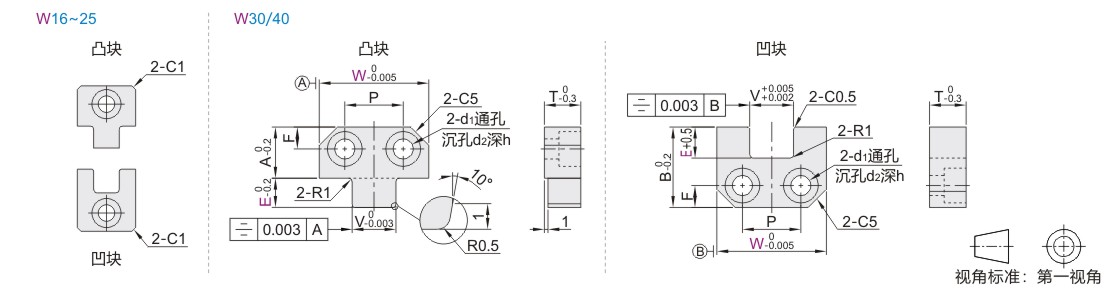

            参数图
            型号 E A B V T 螺栓孔 安装螺栓
            代码 W P F d1 d2 h
            J-PDC26 16 6 11 17 7 8 — 5 4.5 8 5 M4
            20 8
            25 8 19 10
            30 14 22 12 10 16 6 5.5 9.5 6 M5
            40 10 18 28 15 13 22 7 6.6 11 7 M6

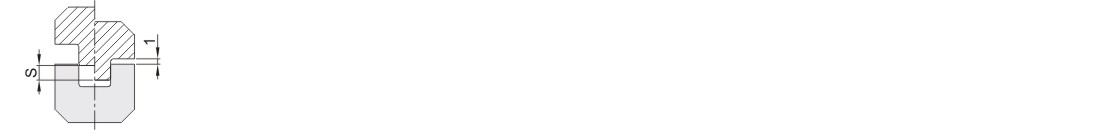

            有效定位量

            E S ( max)
            (有效定位量)
            6 3.5
            8 5.5
            10 7.5



            注意事项：
                使用时需保留1mm左右的端面间隙，以防止合模时凸块和凹块的端面发生碰撞，造成破损。
