      产品选型

      W

      E

      查看大图

      图片仅供参考，请以已选的规格为准

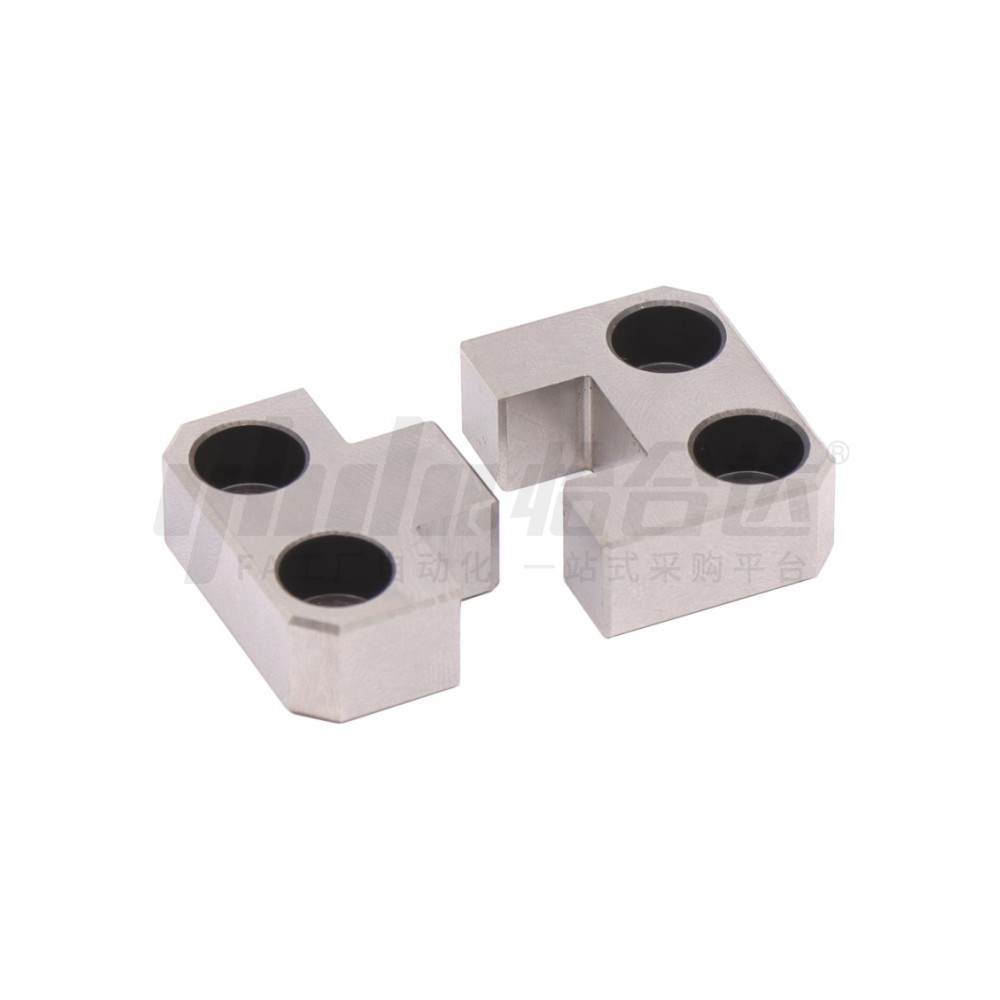

        定位块 标准型 模具用边锁型 紧凑安装型

        条件筛选：

        性价比 标准型
        类型 方形槽型
        材质 YK30
        硬度 56HRC~
        表面处理 无
        特征 模具用边锁型
        功能配置 紧凑安装型
        种类筛选 定位块

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 定位精度(间隙) 材质 硬度
            PDC27 标准型 紧凑安装型 0.005~0.02 YK30 56HRC~

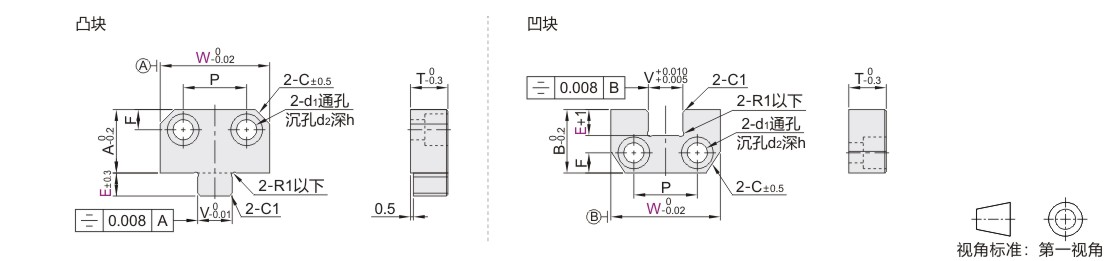

            参数图
            型号 E A B V T 螺栓孔 安装螺栓 C
            代码 W P F d1 d2 h
            PDC27 38 8 22 22 12 13 22 7 7 11 5 M6 5
            50 8.5 21.5 21.5 17 16 34 11 8
            75 14 36 36 25 19 50 18 11 17 7 M10 8
            100 20 45 45 35 70 22 10
            125 45 25 84 13

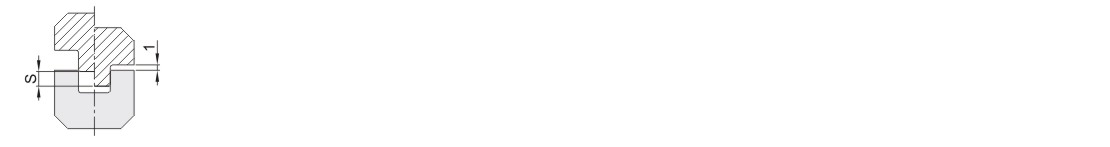

            有效定位量

            E S(max)
            (有效定位量)
            8  5.5
            8.5  6
            14  11.5
            20  16



            注意事项：
                 使用时需保留1mm左右的端面间隙，以防止合模时凸块和凹块的端面发生碰撞，造成破损。
