      产品选型

      W

      T

      E

      查看大图

      图片仅供参考，请以已选的规格为准

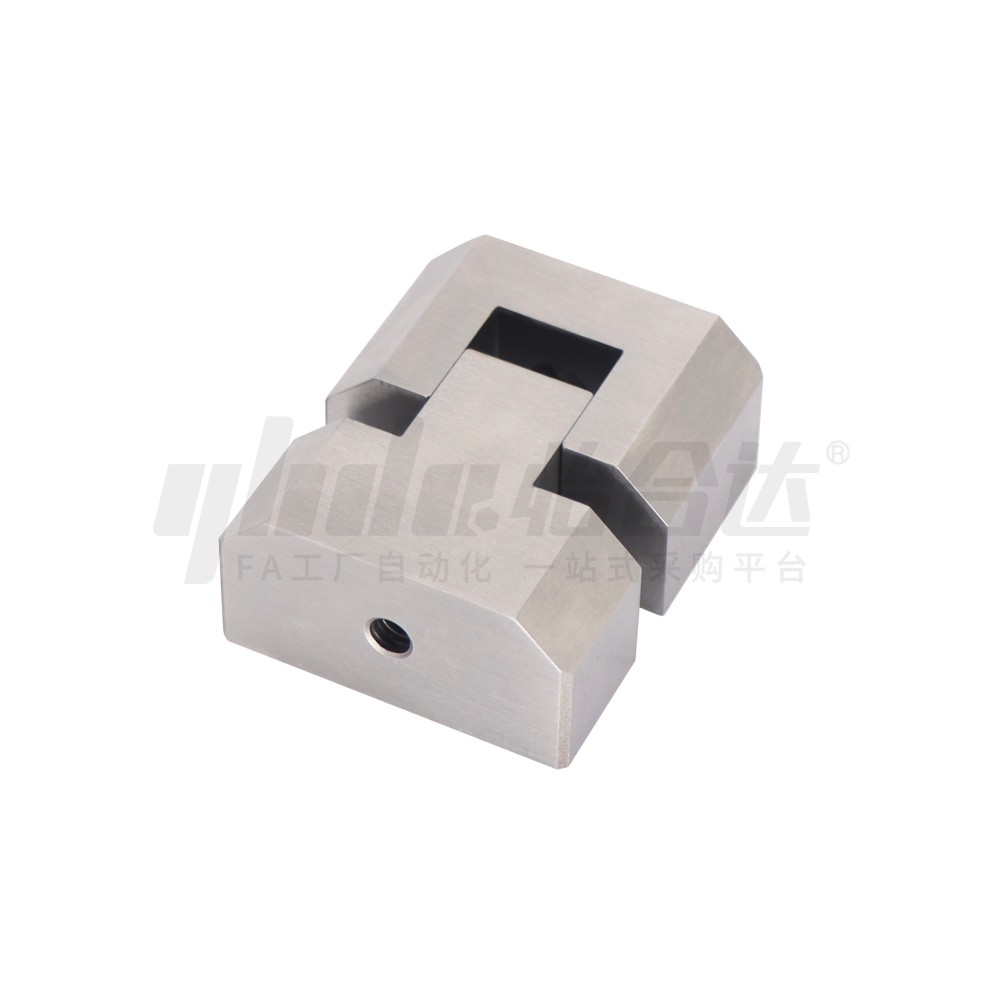

        定位块 经济型 切边型

        条件筛选：

        性价比 经济型
        类型 方形槽型
        材质 YK30
        硬度 56HRC~
        表面处理 无
        特征 切边型
        种类筛选 定位块

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 定位精度(间隙) 材质 硬度
            E-PDC41 经济型 0.005~0.02 YK30 56HRC~

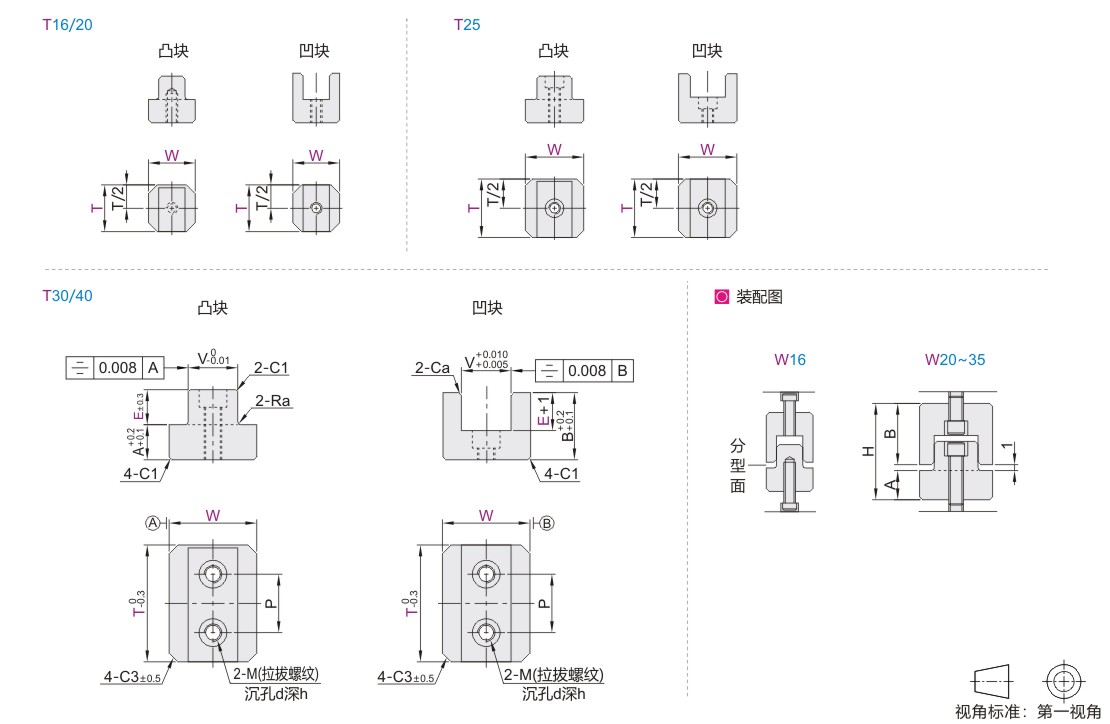

            参数图
            型号 T E V H A B Ra Ca 螺栓孔 安装螺栓 螺栓孔数量
            代码 W P M d h
            E-PDC41 16 0
            -0.01            		 16 8 9 26 8 17 1 1 — M4 — — M4 1
            20
            20 25 12 6.5 3.5 M3
            12 30 21
            30 8 26 17 15 2
            12 30 21
            25 25 10 15 32 10 — M5 8 5 M4 1
            30 15 2
            15 37 26
            30 0
            -0.02            		 30 12 17 36 12 23 M6 9.5 6 M5
            20 44 31
            40 12 36 23 20
            20 44 31
            35 40 15 20 41 28 M8 11 7 M6

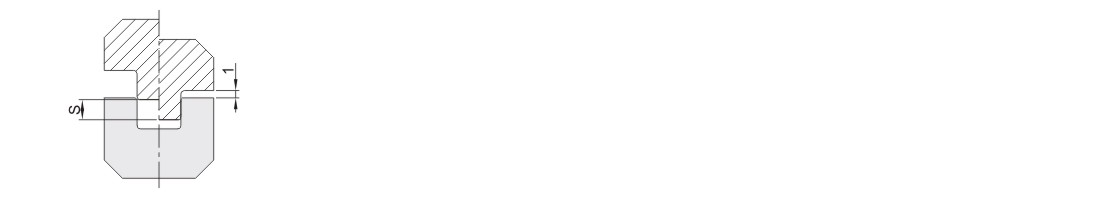

            有效定位量

            E S(max)
            (有效定位量)
            8  5.5
            10  7.5
            12  9.5
            15 11
            20 16


            注意事项：
                 使用时需保留1mm左右的端面间隙，以防止合模时凸块和凹块的端面发生碰撞，造成破损。
