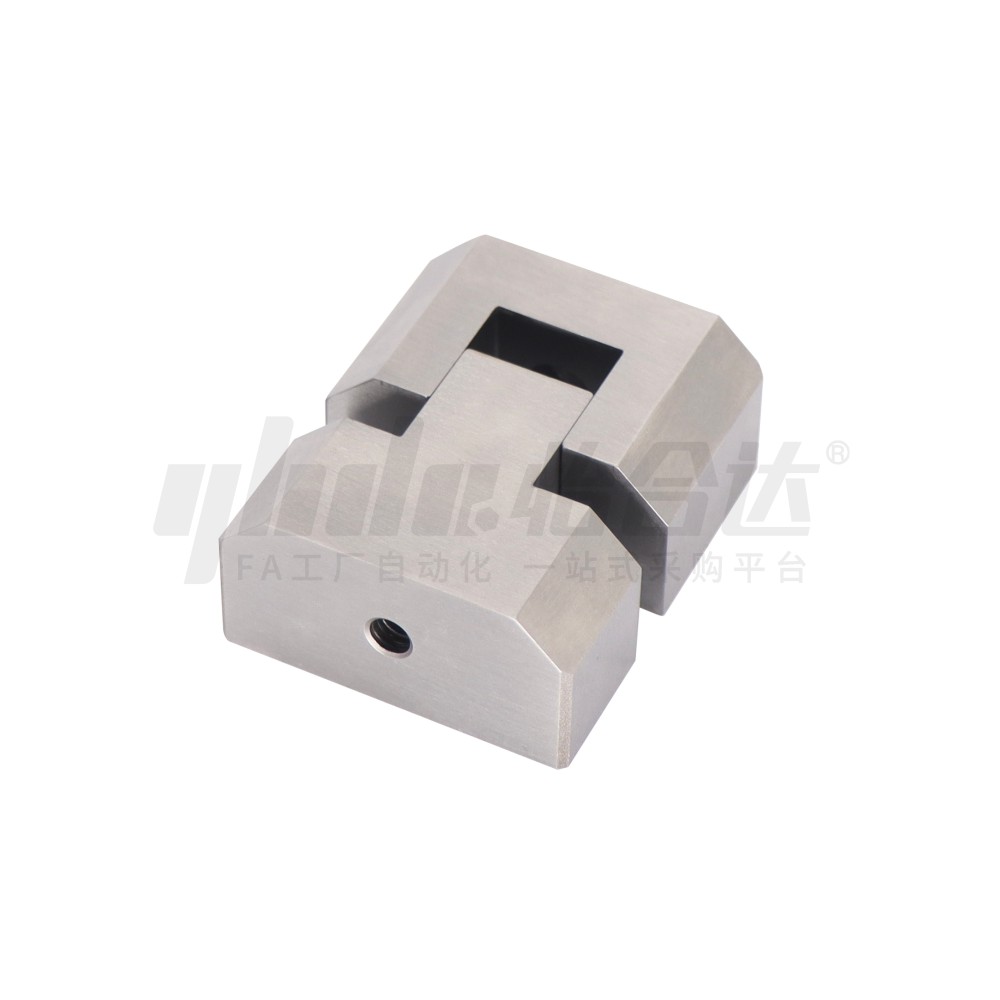

        定位块 精密型 切边型

        条件筛选：

        性价比 精密型
        类型 方形槽型
        材质 SKD11
        硬度 58～62HRC
        表面处理 无
        特征 切边型
        种类筛选 定位块

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 定位精度(间隙) 材质 硬度
            J-PDC41 精密型 0.002~0.008 SKD11 58~62HRC

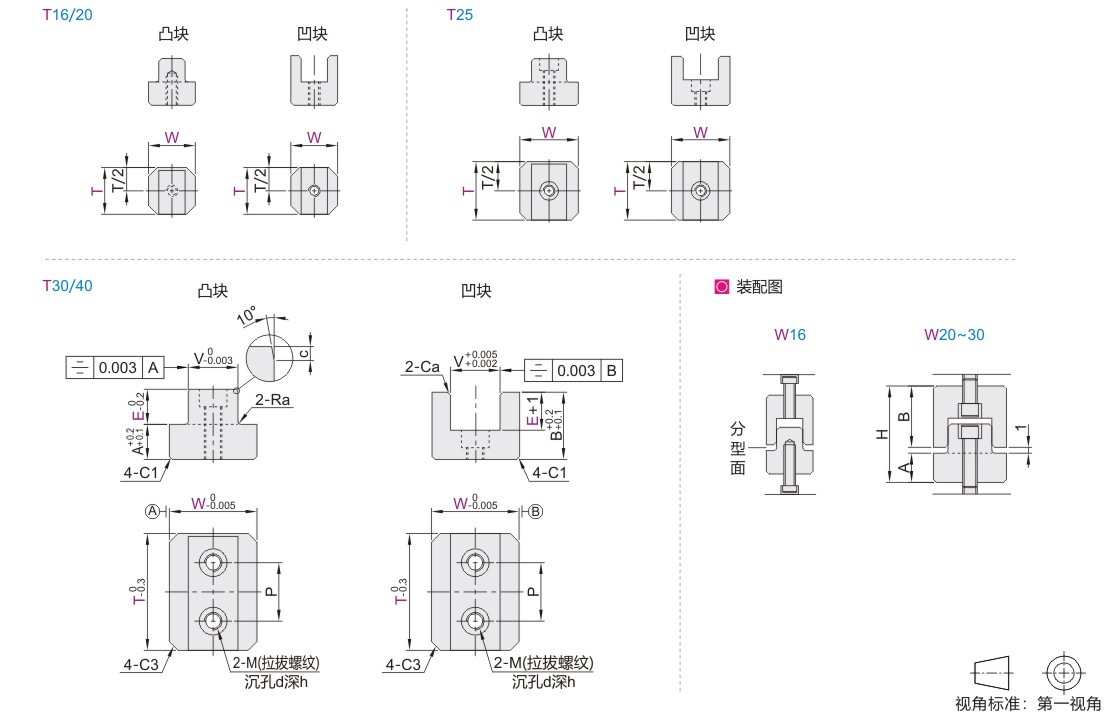

            参数图
            型号 T E V H A B c Ra Ca 螺栓孔 安装螺栓 螺栓孔数量
            代码 W P M d h
            J-PDC41 16 16 8 9 26 8 17 1 0.5 0.5 — M4 — — M4 1
            20
            20 25 12 6.5 3.5 M3
            30 15 2
            25 25 10 15 32 10 21 — M5 8 5 M4 1
            30 15 2
            30 12 17 36 12 23 M6 9.5 6 M5
            40 20

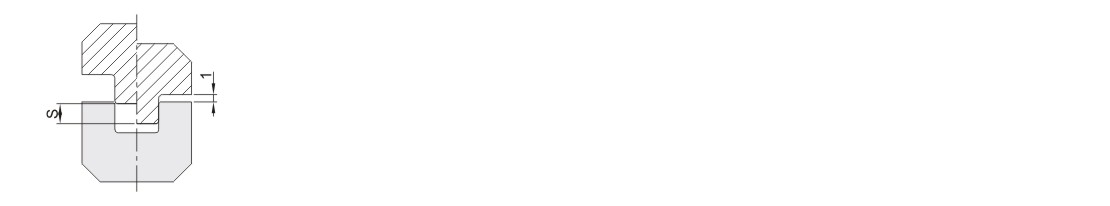

            有效定位

            E S(max)
            (有效定位量)
            8  5.5
            10  7.5
            12  9.5



            注意事项：
                 使用时需保留1mm左右的端面间隙，以防止合模时凸块和凹块的端面发生碰撞，造成破损。
