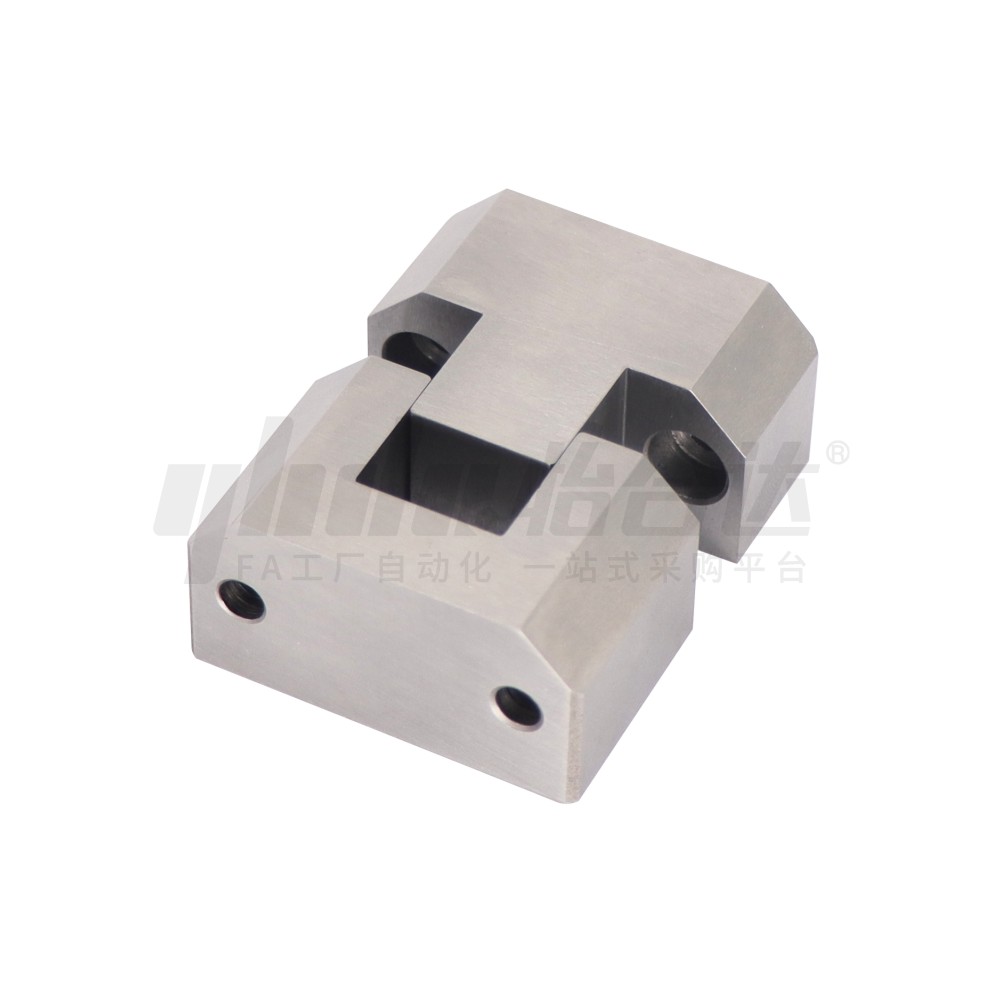

        定位块 标准型/精密型 短T型切边型

        条件筛选：

        类型 方形槽型
        材质 SKD11
        硬度 58～62HRC
        表面处理 无
        特征 短T型切边型
        种类筛选 定位块

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 V公差 定位精度(间隙) 材质 硬度
            凸块 凹块
            PDC32 标准型 0
            -0.005            		 +0.010
            +0.005            		 0.005~0.015 SKD11 58~62HRC
            J-PDC32 精密型 0
            -0.003            		 +0.003
            0                 		 0.006以下

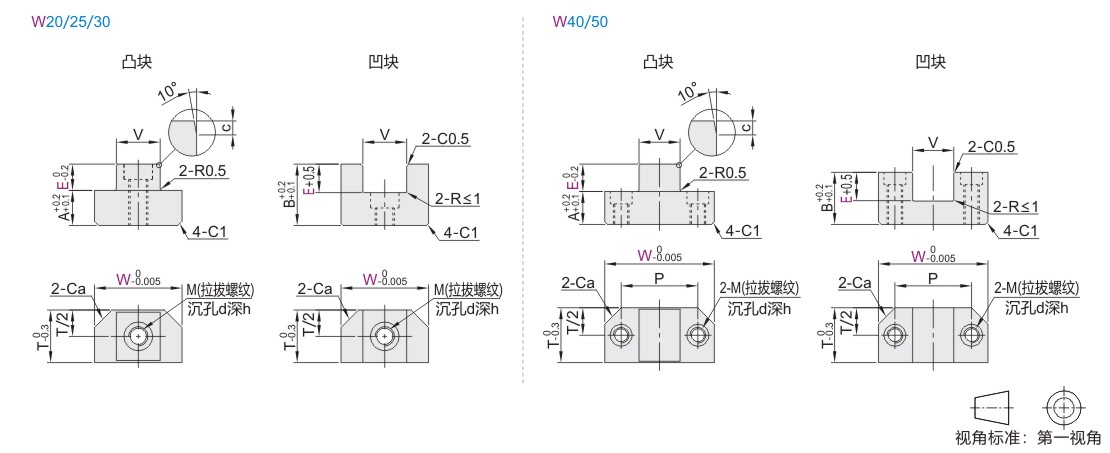

            参数图
            型号 E A B V T c Ca 螺栓孔 安装螺栓
            代码 W P M d h
            PDC32
            J-PDC32            		 20 6 8 14 10 12 0.5 4 — M4 6.5 3.5 M3
            25 8 10 17 12 15 1 M5 8 4.5 M4
            30 6
            40 10 12 19 15 20 28
            15 17 25 2
            PDC32 50 28 20 25 35 M6 9.5 5.5 M5

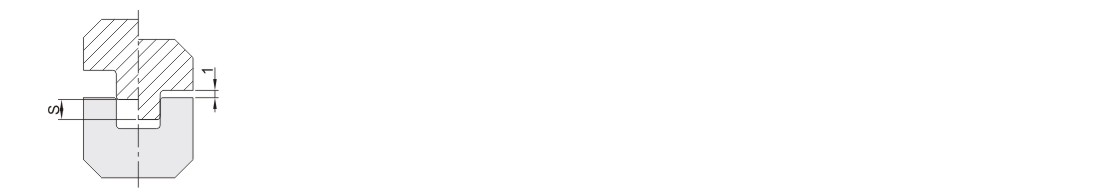

            有效定位量

            E S(max)
            (有效定位量)
            6  4
            8  5.5
            10  7.5
            15  11.5


            注意事项：
                 使用时需保留1mm左右的端面间隙，以防止合模时凸块和凹块的端面发生碰撞，造成破损。
