        定位块 锥度导向型

        条件筛选：

        类型 锥度导向型
        材质 SUJ2
        硬度 58~60HRC
        表面处理 无
        种类筛选 定位块

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 硬度 表面处理
            套 销 垫圈 套 销 垫圈 垫圈
            PDE31 锥度导向型 SUJ2 S45C 58~60HRC 38~43HRC 发黑

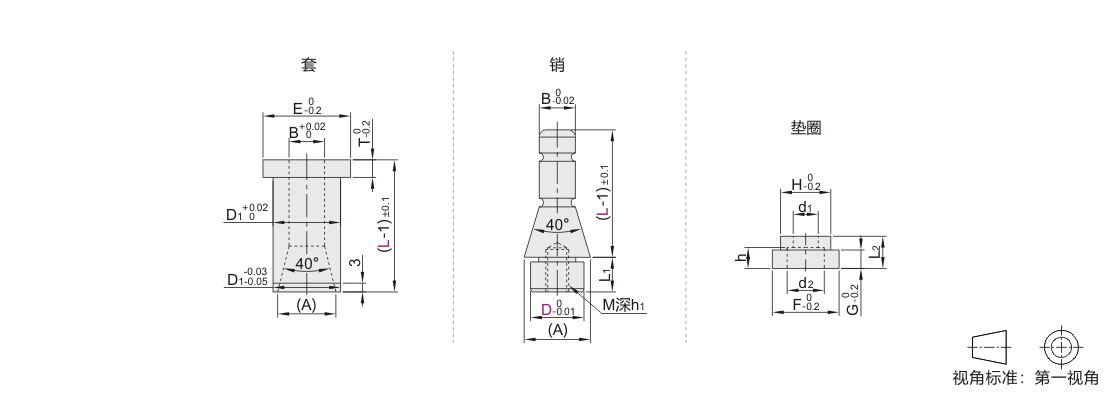

            参数图


             选型表

            型号
            		 L
            		 (A)
            		 B
            		 D1 E
            		 F
            		 G
            		 H
            		 T
            		 L1 L2
            		 M
            		 h1 d1
            		 d2
            		 h
            代码 D
            PDE31 12 20  30 17 10 18 20 16 4 12 4 8 8 M5 12 6 9 5.5
            16 25  30 21 14 25 30 20 5 16 6 15 14 M8 18 8.2 14 8.2
            20 30  40 26 18 30 35 24 19 8 8.5 14 9
            25       40 30 23 35 40 30 6 24

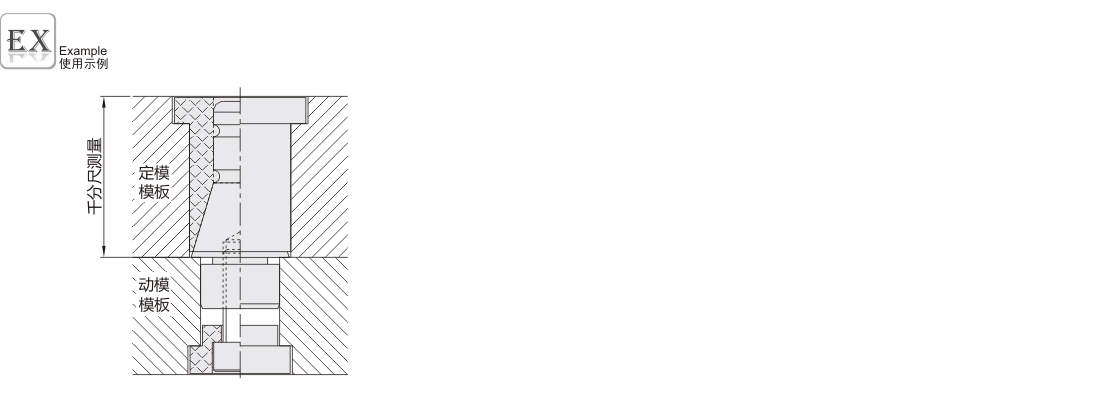

            锥度导向型定位块安装方法
            ● 销、套的固定孔建议精度为+0.01/0。
            ● 在销和套装配并轻轻拧紧的状态下，用千分尺从套的顶面到销的锥度底部作实际测量。
            ● 将固定模板的板厚加工测量值的-0.01~-0.03。
            ● 将套压入到定模模板中。
            ● 将销装入动模模板中，将垫圈从反面嵌入，用螺栓拧紧。
            ● 将模具装到成形机上后，随着模具的闭合，销的肩部逐渐嵌入模板，此时锥度部分完成定位。
