        定位块 锥型 圆形底座型 单面切割型 双面切割型 铬钢材质

        条件筛选：

        类型 锥型
        材质 铬钢
        硬度 50HRC~
        表面处理 无
        种类筛选 定位块

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 硬度 表面处理
            上部 下部 垫片 上部 下部 垫片 上部 下部 垫片
            PDE51 圆形底座型 铬钢 铬钢 S45C   50HRC~ 一 一 一 镀铬
            PDE52 单面切割型
            PDE53 双面切割型 镀铬 镀铬 一


            特点：在调整高度时可通过研磨垫片，来轻松调整高度。
            PDE53仅V面区域高频淬火50HRC~。

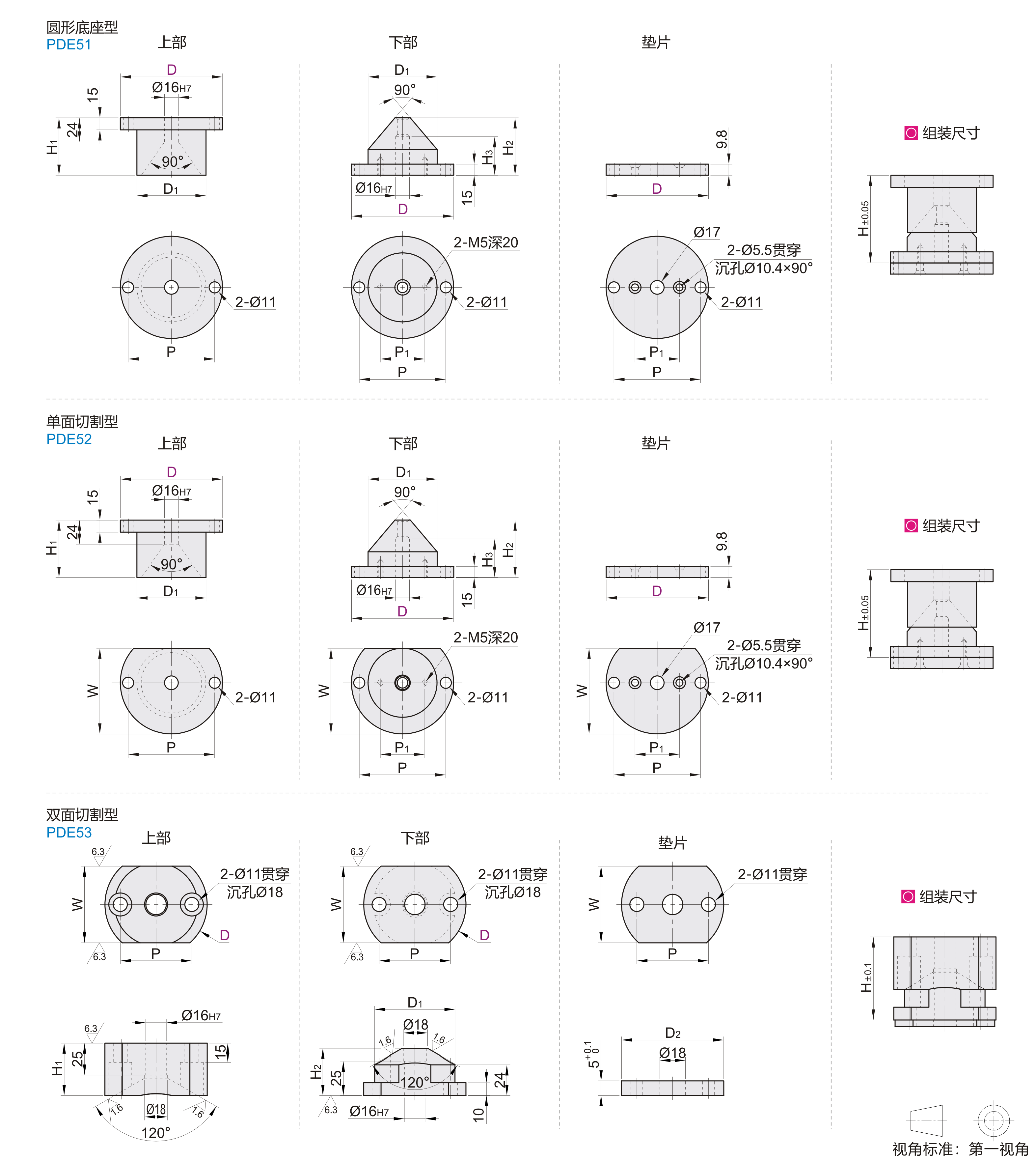

            参数图



            圆形底座型/单面切割型

            型号
            		 D1 P
            		 P1 H
            		 H1 H2
            		 H3
            		 W
            (仅PDE52)
            代码 D
            PDE51 100 58 76 40.5 80 40 56 35 79
            PDE52 120 78 96 50.5 90 50 66 45 99


            双面切割型

            型号
            		 D1 D2
            		 W
            		 P
            		 H
            		 H1 H2
            代码 D
            PDE53 80 65 78 60 56 65 41 37
            100 85 98 80 76 75 51 42
