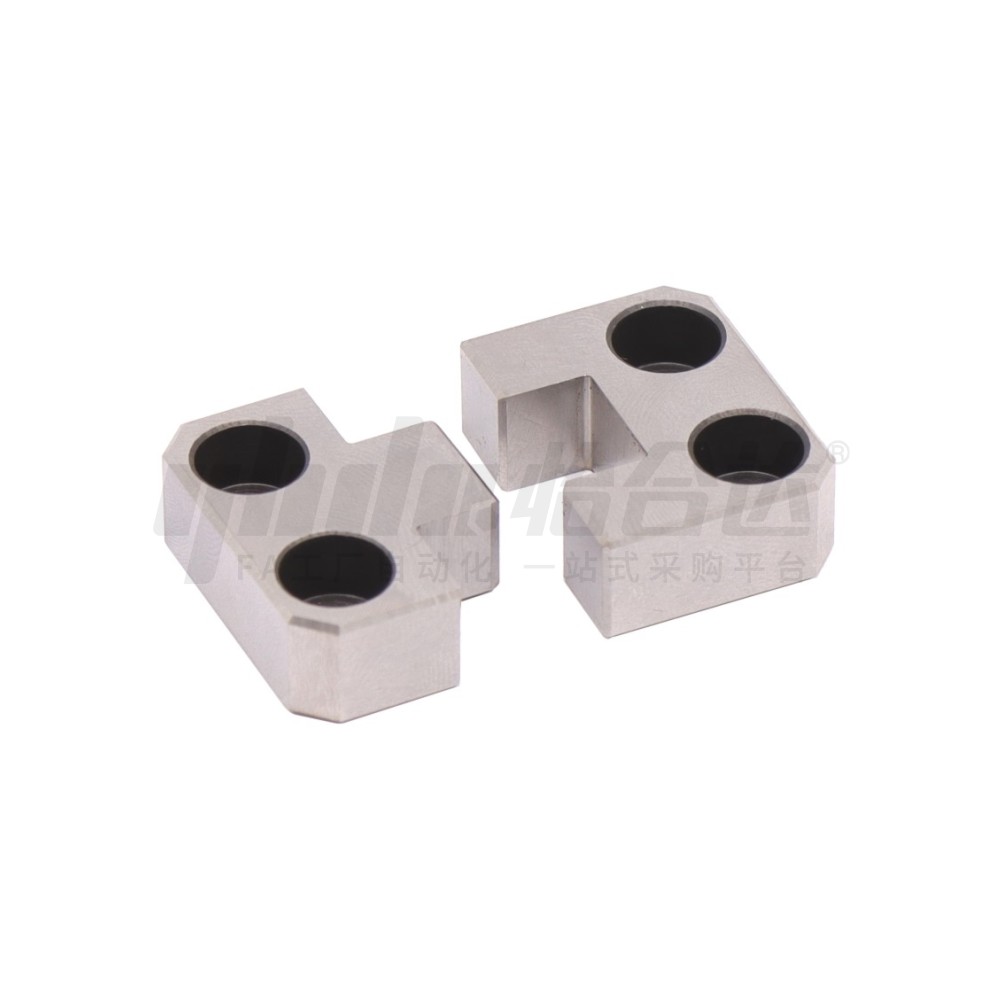

        定位块 经济型 模具用边锁型

        条件筛选：

        性价比 经济型
        类型 方形槽型
        材质 YK30
        硬度 56HRC~
        表面处理 无
        特征 模具用边锁型
        种类筛选 定位块

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 定位精度(间隙) 材质 硬度
            E-PDC26 经济型 0.005~0.015 YK30 56HRC~

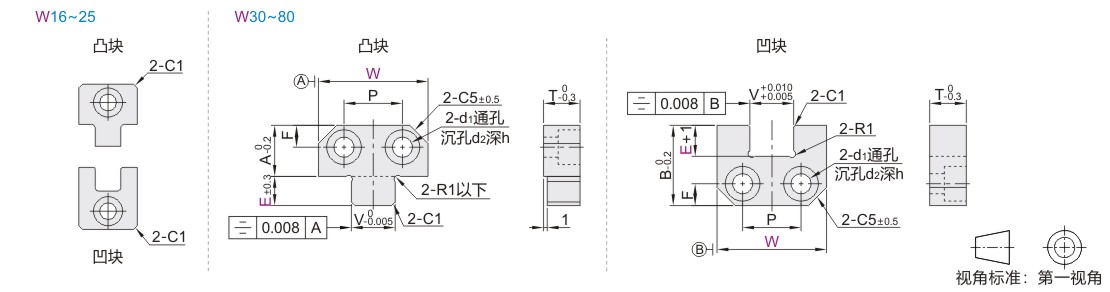

            参数图
            型号 E A B V T 螺栓孔 安装螺栓
            代码 W P F d1 d2 h
            E-PDC26 16 0
            -0.0 1            		 6 11 17 7 8 — 5 4.5 8 5 M4
            20 8
            25 8 19 10
            30 0
            -0.02            		 14 22 12 10 16 6 5.5 9.5 6 M5
            20 34
            40 10 18 28 15 13 22 7 6.6 11 7 M6
            25 43
            60 20 30 50 25 20 36 12 8.6 14 9 M8
            35 65
            80 30 40 70 30 25 52 14 11 18 11 M10
            45 85

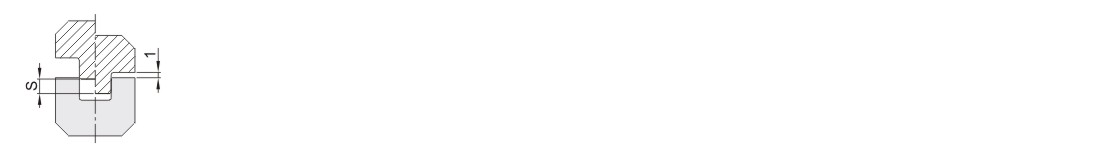

            有效定位量

            E S(max)
            (有效定位量)
            6  3.5
            8  5.5
            10  7.5
            20  16
            25  21
            30  26
            35  31
            45  41


            注意事项：
                使用时需保留1mm左右的端面间隙，以防止合模时凸块和凹块的端面发生碰撞，造成破损。
