      型号：

      型号筛选

      未生成型号，还有 4 项未选择

      代码

      参数选型

      材质

      表面处理

      产品选型

      规格

      图片仅供参考，请以已选的规格为准

        自动锁扣

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码 类型 ①卡爪 ②底座 ③弹簧 ④导向轴 ⑤⑥止动螺钉 ⑦螺帽
        材质 硬度 表面处理 材质 表面处理 材质 材质 材质 材质 表面处理
        PFE01 自动锁扣 S45C 18~33HRC 无电解镀镍 S45C 无电解镀镍 SUS304-WPB SUS304 SCM435 SUS304 —
        PFE11 SUS304 — — SUS304 — SUS304
        PFE21 MC尼龙

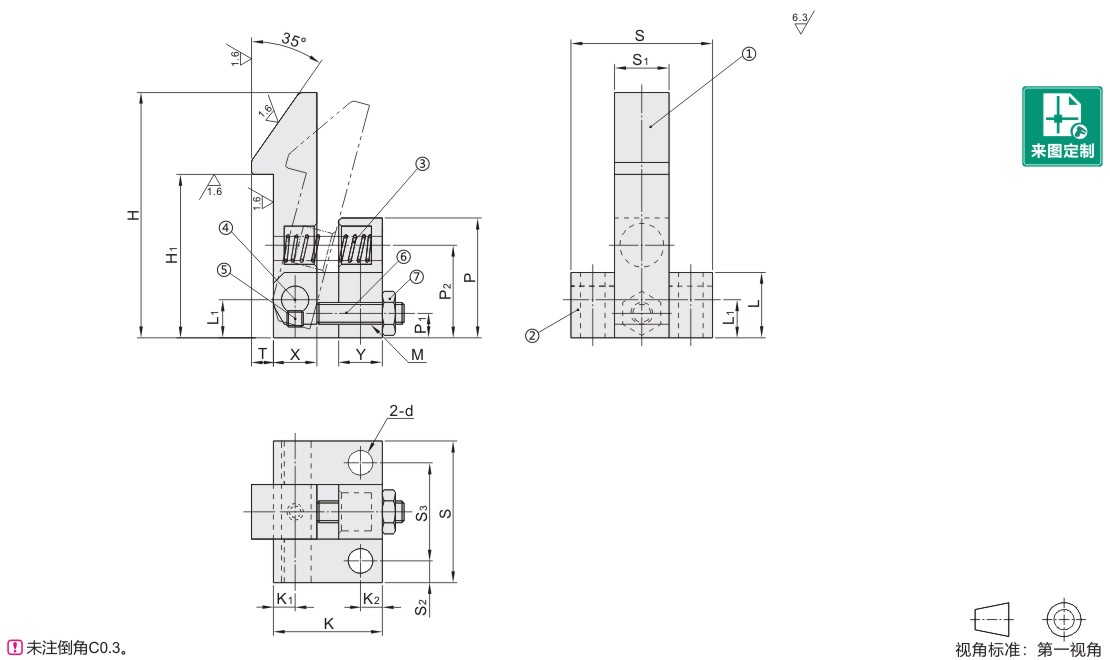

        参数图



        选型表

        型号
        		 H
        		 H1
        		 T
        		 S
        		 S1
        		 S2
        		 S3
        		 d
        		 L
        		 L1
        		 K
        		 K1
        		 K2
        		 X
        		 Y
        		 P
        		 P1
        		 P2
        		 M
        代码 规格
        PFE01
        PFE11
        PFE21        		 25 25 15 2 20 7 3 14 3.5 8 5 14 2.5 3 5 6 15 3.5 11 M3
        35 35 22 3 24 8 4 16 4.5 10 6 16 3 3.5 6 7 18 13.5
        45 45 30 4 26 10 18 12 7 20 4 4 8 8 22 4.5 17 M4

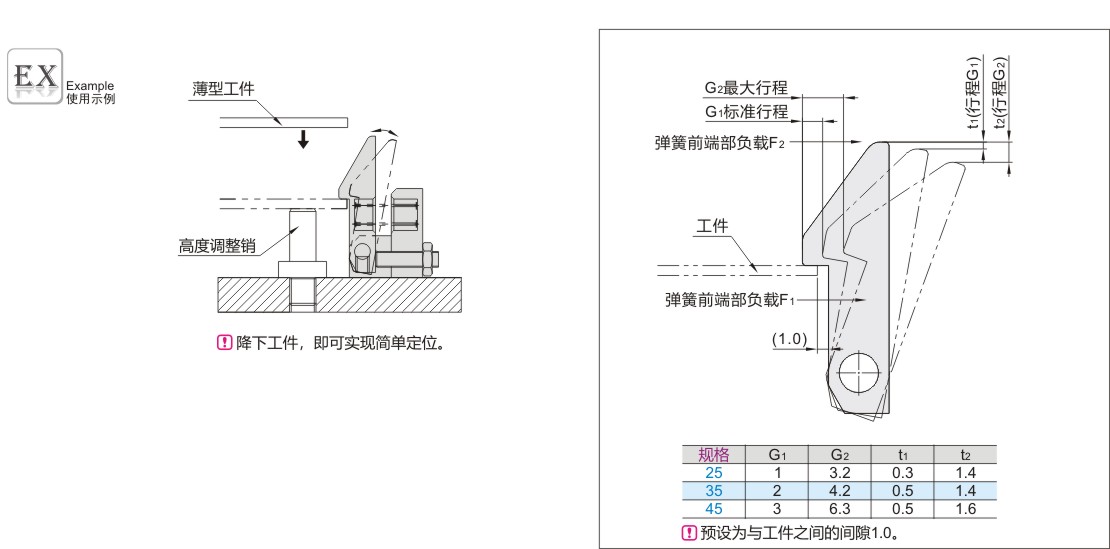

        弹簧负载表(计算值)

        规格 弹簧前端部F1(N)
        		 卡爪前端部F2(N)
        初始负载 行程G1时 行程G2时 初始负载 行程G1时 行程G2时
        25 1.2 1.3 1.7 0.4 0.4 0.5
        35 2.0 2.4 2.9 0.5 0.6 0.8
        45 3.9 5.1 6.5 1.0 1.3 1.7
