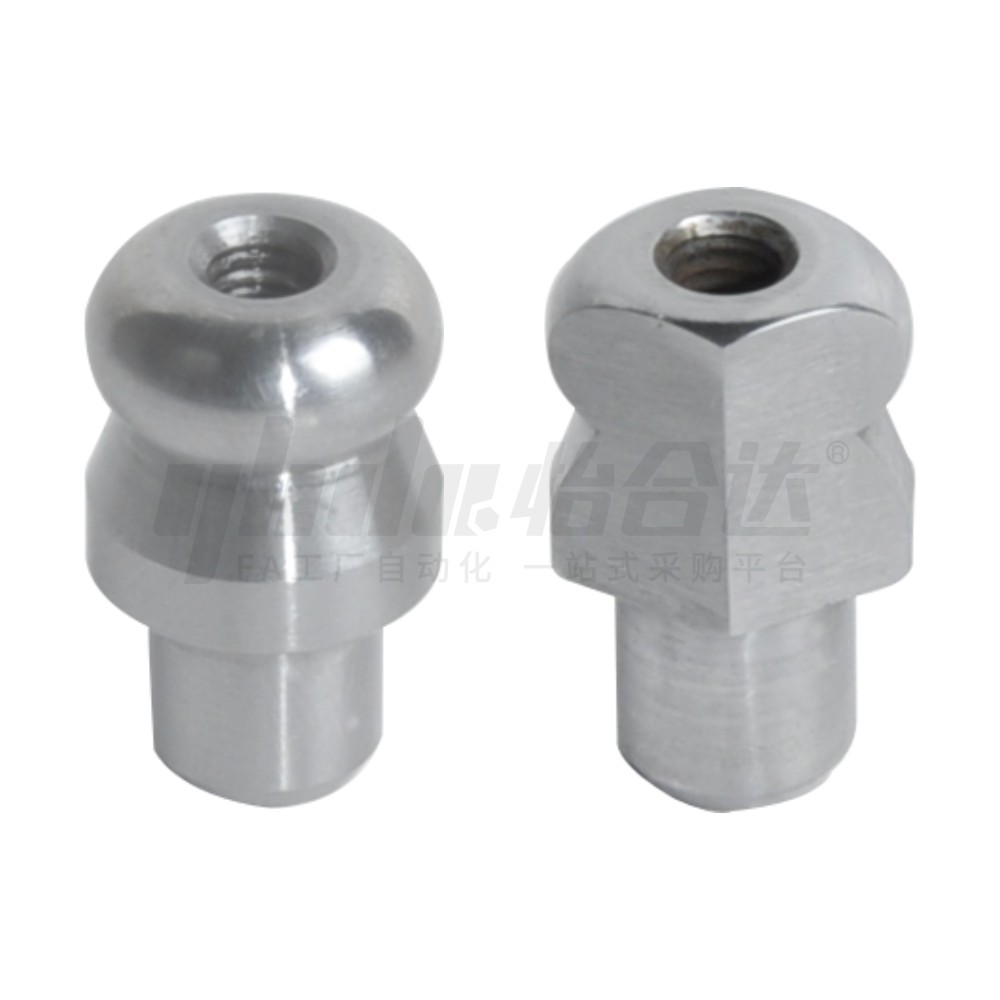

        直柱圆头销 台阶型

        品牌名称：

        怡合达

        条件筛选：

        类型 台阶型
        种类筛选 直柱圆头销

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 硬度 表面处理
            国标 相当
            PJC51 台阶型 圆型 T8Mn(A) SK95 淬火硬度58~60HRC —
            PJC52 9CrWMn SKS3 淬火硬度58HRC~ 镀硬铬，镀层厚度3~5μm
            PJC53 Cr12MoV SKD11 —
            PJC54 0Cr18Ni9 SUS304 —
            PJC71 多棱型 T8Mn(A) SK95 淬火硬度58~60HRC
            PJC72 9CrWMn SKS3 淬火硬度58HRC~ 镀硬铬，镀层厚度3~5μm
            PJC73 Cr12MoV SKD11 —
            PJC74 0Cr18Ni9 SUS304 —

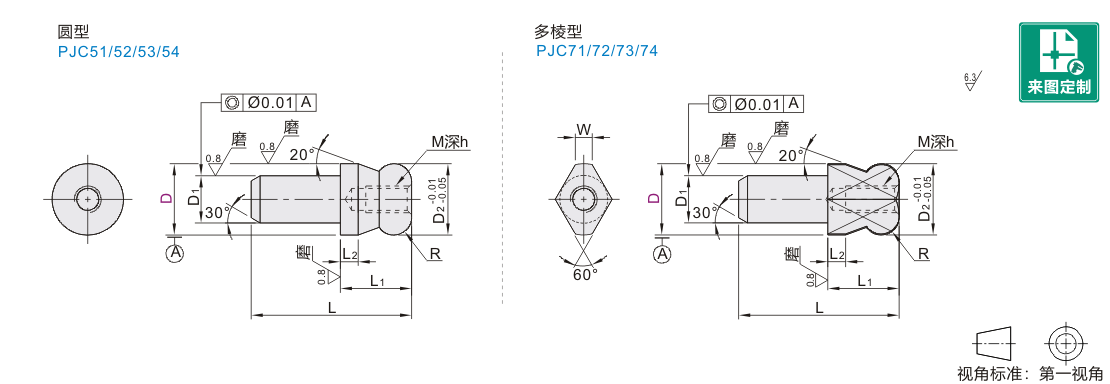

            参数图


            选型表

            型号 D1g6 D2 L L1 L2 M h R W
            代码 Dn6
            圆型
            PJC51
            PJC52
            PJC53
            PJC54
            多棱型
            PJC71
            PJC72
            PJC73
            PJC74            		 6 4 6 10 6 2 M2.5 4.5 R1 1.7
            8 6 8 14 8 2 M3 6 R2 2
            10 7 10 17 10 2.5 M3 6 R2.5 2.5
            12 8 12 20 12 3 M4 8 R3 2.5
            14 10 14 24 14 3.4 M4 8 R3.5 3.76
            16 12 16 28 16 4 M5 10 R4 4.3
            20 14 20 34 20 5 M5 10 R5 5
            22 16 22 38 22 5.5 M5 10 R5.5 5
            25 18 25 43 25 6 M5 10 R6 5.6
