查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
复位/自锁
旋钮材质
螺纹
销头形状
产品选型
M
图片仅供参考，请以已选的规格为准
医疗分度销 紧凑型 复位型 自锁型 带锁紧螺帽 平头型
条件筛选：
类型 紧凑型
主体材质 SUS303
安装方式 螺纹型
主体表面处理 无
旋钮表面处理 黑色亚光
锁紧螺帽 有
种类筛选 分度销
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
销头形状 | 螺纹 | 材质 | ||||||
| 旋钮 | 主体 | 销 | 弹簧 | 锁紧螺帽 | ||||||
| Y-LAC02 | 紧凑型 | 复位型 | 带锁紧螺帽 | 平头锥型 | 粗牙 | 尼龙6 (黑色亚光) |
SUS303 |
SUS303 |
SUS304 |
SUS303 |
| Y-LAC06 | 自锁型 | |||||||||
| Y-LAC12 | 复位型 | 球面型 | 细牙 | PA | SUS304 | |||||
| Y-LAC16 | 自锁型 | |||||||||

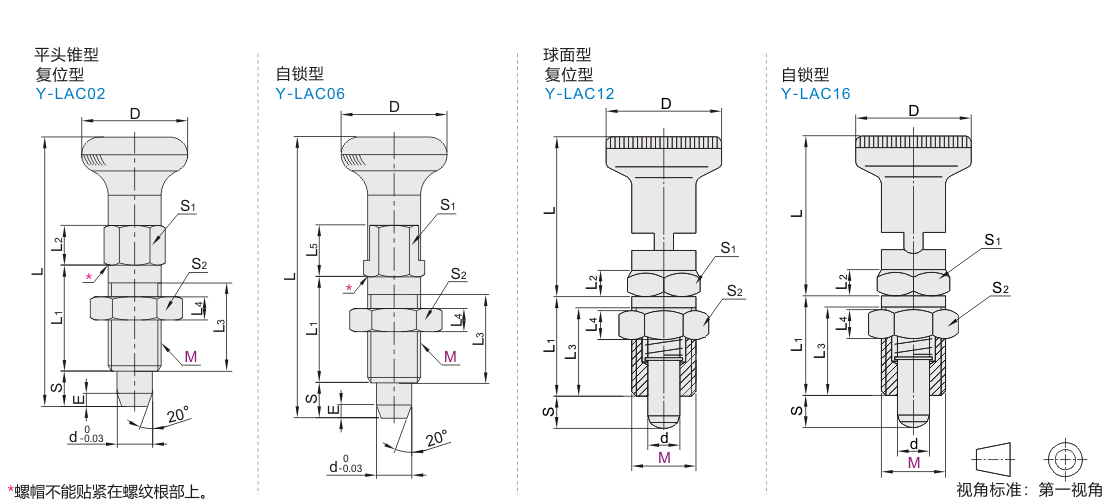

参数图
Y-LAC02(平头锥型(复位型))
| 型号 |
螺距 (粗牙) |
D |
d |
S |
E |
L |
L1 |
L2 |
L3 |
L4 |
S1 |
S2 |
负载(N) |
容许紧固扭矩 (N.m) |
||
| 代码 | M | min. | max. | |||||||||||||
| Y-LAC02 | 6 | 1 | 12 | 4 | 4 | 1.5 | 30.5 | 12 | 4.5 | 10 | 3.2 | 6 | 10 | 3 | 11 | 1.5 |
| 8 | 1.25 | 16 | 5 | 5 | 40 | 16 | 6 | 14 | 4 | 8 | 13 | 5 | 23 | 9 | ||
| 10 | 1.5 | 18 | 6 | 6 | 49 | 20 | 7.5 | 18 | 5 | 10 | 16 | 6 | 21 | 20 | ||
| 12 | 1.75 | 21 | 8 | 8 | 59 | 24 | 9 | 22 | 6 | 12 | 18 | 6 | 22 | 25 | ||
由于螺纹部壁厚较薄，因此紧固时请勿超过上表中所示的扭矩值。
Kgf=N×0.101972
Y-LAC06(平头锥型(自锁型))
| 型号 |
螺距 (粗牙) |
D |
d |
S |
E |
L |
L1 |
L3 |
L4 |
L5 |
S1 |
S2 |
负载(N) |
容许紧固扭矩 (N.m) |
||
| 代码 | M | min. | max. | |||||||||||||
| Y-LAC06 | 6 | 1 | 12 | 4 | 4 | 1.5 | 33 | 12 | 10 | 3.2 | 7 | 6 | 10 | 3 | 11 | 1.5 |
| 8 | 1.25 | 16 | 5 | 5 | 43.5 | 16 | 14 | 4 | 9.7 | 8 | 13 | 5 | 23 | 9 | ||
| 10 | 1.5 | 18 | 6 | 6 | 52 | 20 | 18 | 5 | 10.5 | 10 | 16 | 6 | 21 | 20 | ||
| 12 | 1.75 | 21 | 8 | 8 | 63.5 | 24 | 22 | 6 | 13.5 | 12 | 18 | 6 | 22 | 25 | ||
由于螺纹部壁厚较薄，因此紧固时请勿超过上表中所示的扭矩值。
Kgf=N×0.101972
Y-LAC12-16(球面型)
| 型号 |
螺距 (细牙) |
d |
S min |
D |
L |
L1 |
L2 |
L3 |
L4 |
S1 |
S2 |
负载(N) |
重量(g) |
||||
| 代码 | M | 复位型 | 自锁型 | min | max | Y-LAC12 | Y-LAC16 | ||||||||||
| 复位型 Y-LAC12 自锁型 Y-LAC16 |
10 | 1 | 5 | 5 | 21 | 23 | 29 | 17 | 5 | 15 | 5 | 12 | 17 | 7 | 17 | 24 | 30 |
| 12 | 1.5 | 6 | 6 | 25 | 28.5 | 35 | 20 | 6 | 17 | 6 | 14 | 19 | 9 | 24 | 42 | 48 | |
| 16 | 1.5 | 8 | 8 | 31 | 35 | 42.5 | 26 | 8 | 23 | 8 | 19 | 24 | 11 | 30 | 90 | 99 | |
Kgf=N×0.101972

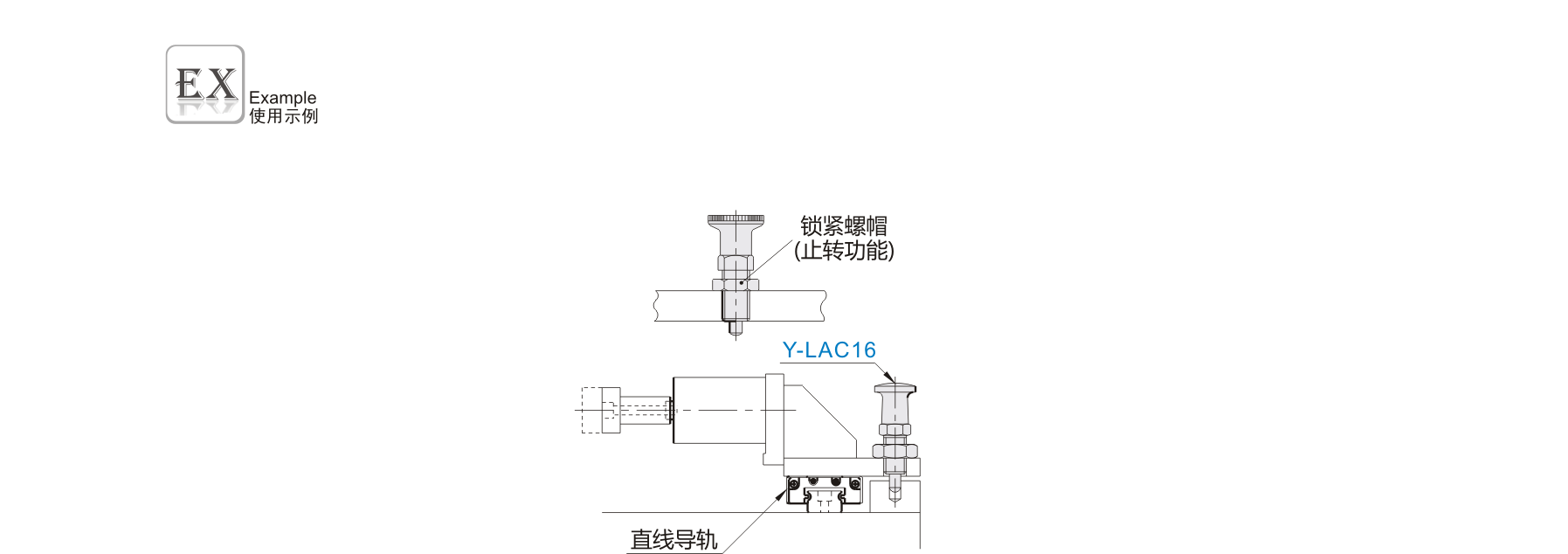

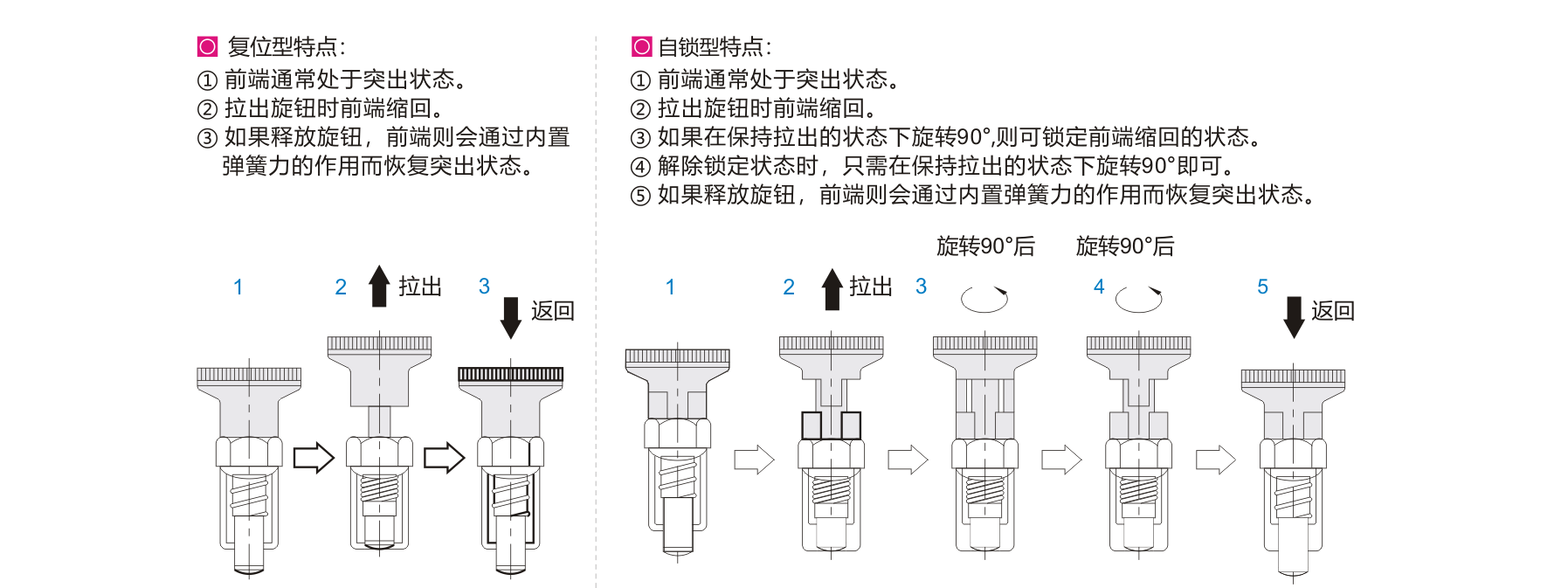

特点
-
