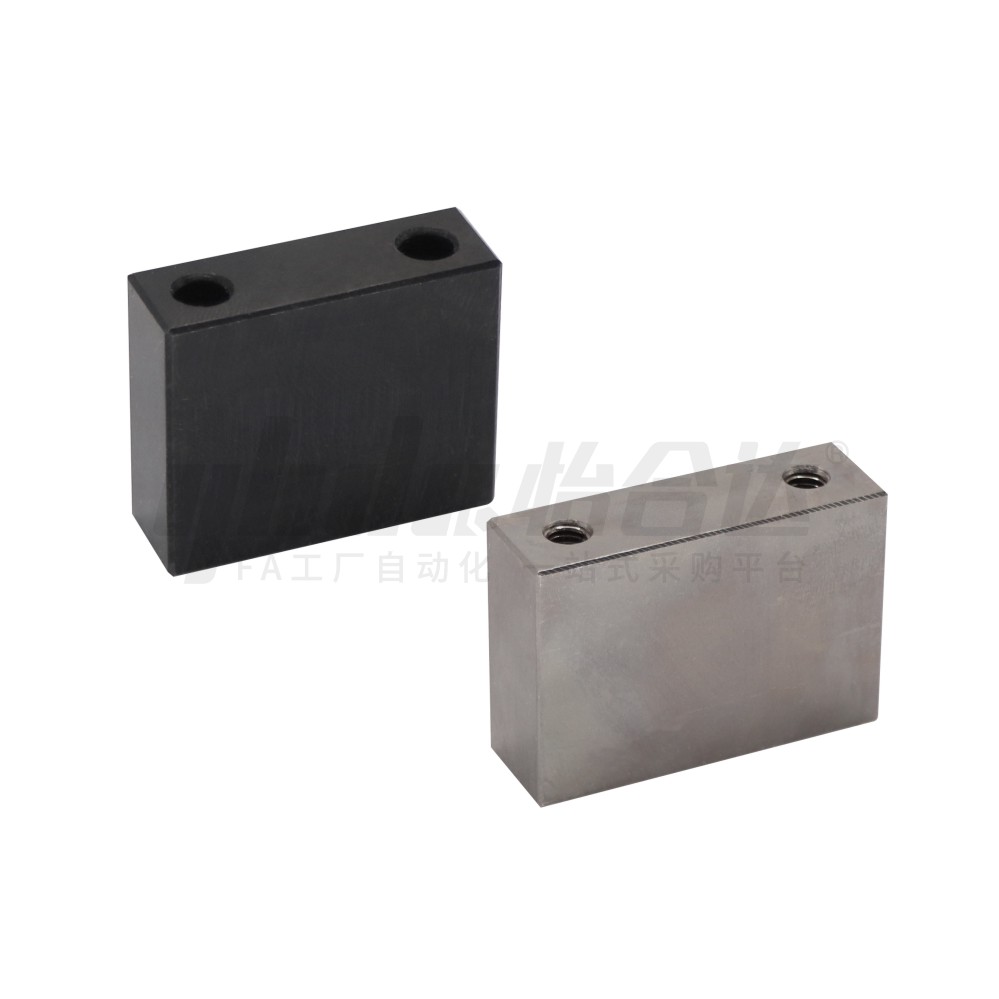

定位调整螺钉块 螺纹孔型 通孔型
条件筛选：
种类筛选 定位调整螺钉块
螺纹种类 粗牙
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 9 项未选择
代码
参数选型
尺寸类型
材质
类型
表面处理
产品选型
规格
A
32~125
/1
H
10~80
/1
B
6~35
/1
技术图档
3D预览

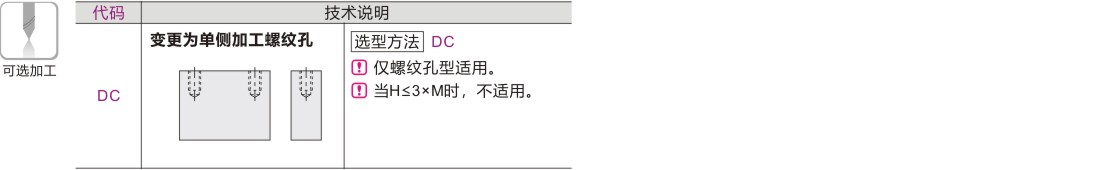

可选加工参数
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |
| 螺纹孔型 | 通孔型 | |||
| PCM21 | PCM31 | 尺寸选择型 | SS400D | 发黑 |
| PCM22 | PCM32 | 无电解镀镍 | ||
| PCM23 | 一 | A6063 | 本色阳极氧化 | |
| 一 | PCM34 | SUS304 | 一 | |
| PCM25 | PCM35 | 尺寸指定型 | SS400D | 发黑 |
| PCM26 | PCM36 | 无电解镀镍 | ||
| PCM27 | PCM37 | A6063 | 本色阳极氧化 | |
| PCM28 | PCM38 | SUS304 | 一 | |
如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。

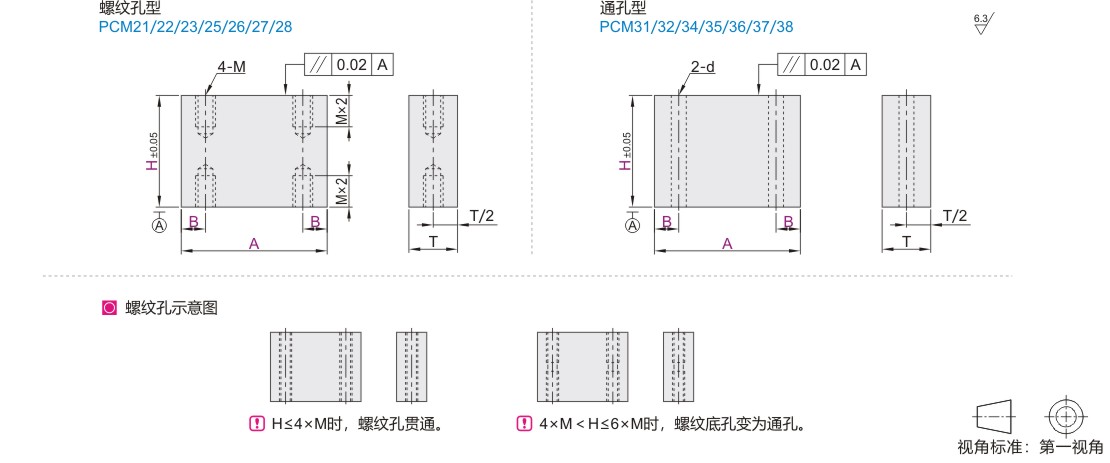

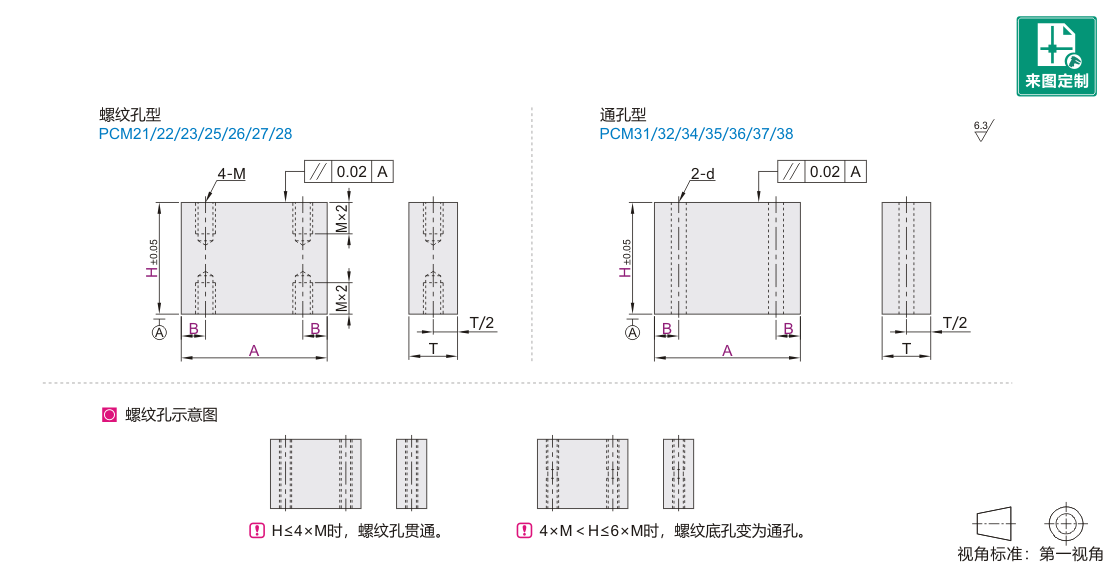

参数图
尺寸选择型
| 型号 | A | H(最小单位5) | T | M | d | B | |||||||||
| 代码 |
规格 | 螺纹孔型 | 通孔型 | PCM21/22/31/32/34 | PCM23 | A=32时 | A=38时 | A=60时 | A=75时 | A=100时 | A=125时 | ||||
| 螺纹孔型 PCM21 PCM22 PCM23 通孔型 PCM31 PCM32 PCM34 |
4 | 32 38 60 75 100 125 |
15~80 | 10~50 | 9 | 10 | M4 | 4.5 | 6 | 6.5 | 10 | 10 | 10 | 12.5 | |
| 5 | 12 | 12 | M5 | 5.5 | |||||||||||
| 6 | 10~60 | 16 | 15 | M6 | 6.5 | 7 | 8 | ||||||||
| 8 | 10~80 | 22 | 20 | M8 | 9 | 8 | 9 | ||||||||
螺纹孔型，H≤4×M时，螺纹孔贯通；4×M<H≤6×M时，螺纹底孔变为通孔。
尺寸指定型
| 型号 | A (最小单位1) |
H (最小单位1) |
B (最小单位1) |
T | M | d | |||
| PCM25/26/28 PCM35/36/38 |
PCM27 PCM37 |
||||||||
| 代码 | 规格 | 螺纹孔型 | 通孔型 | ||||||
|
螺纹孔型 通孔型 PCM35 PCM36 PCM37 PCM38 |
4 | 32~125 (A≥16+2×B) |
15~80 | 10～50 | 6~35 | 9 | 10 | M4 | 4.5 |
| 5 | 12 | 12 | M5 | 5.5 | |||||
| 6 | 10～60 | 7~35 | 16 | 15 | M6 | 6.5 | |||
| 8 | 10～80 | 8～35 | 22 | 20 | M8 | 9 | |||
螺纹孔型，H≤4×M时，螺纹孔贯通；4×M<H≤6×M时，螺纹底孔变为通孔。
-
