同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 4 项未选择

      代码

      参数选型

      支座材质

      支座表面处理

      产品选型

      D

      图片仅供参考，请以已选的规格为准

        底座用支座 法兰型 开口型 通孔型 开口式夹紧固定型

        条件筛选：

        结构类型 单件
        安装孔形状 通孔
        底座形状 法兰形
        底座用支座形状 对边法兰形
        底座种类 底座用支座
        支柱固定方式 开口式夹紧固定
        适用支柱形状 圆形
        种类筛选 底座

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            		 附件
            国标 相当
            RBT01 开口型 45 S45C
            		 发黑 TAC01
            RBT02 喷细砂无电解镀镍 TAC21
            RBT06 LD30 A6061 喷细砂本色阳极氧化 TAC21
            RBT11 0Cr18Ni9 SUS304 —



            附件螺钉

            D RBT01 RBT02/06/11
            10 对应
            代码
            TAC01            		 M4×14  1个 对应
            代码
            TAC21            		 M4×14  1个
            12 M4×14  1个 M4×14  1个
            15 M5×20  1个 M5×20  1个
            16 M5×20  1个 M5×20  1个
            20 M5×20  2个 M5×20  2个
            25 M6×25  2个 M6×25  2个
            30 M8×25  2个 M8×25  2个
            35 M8×25  2个 M8×25  2个
            40 M8×30  2个 M8×30  2个
            50 M10×35  2个 M10×35  2个



            安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。
            如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。





            Ⓑ部可能带有开口槽。

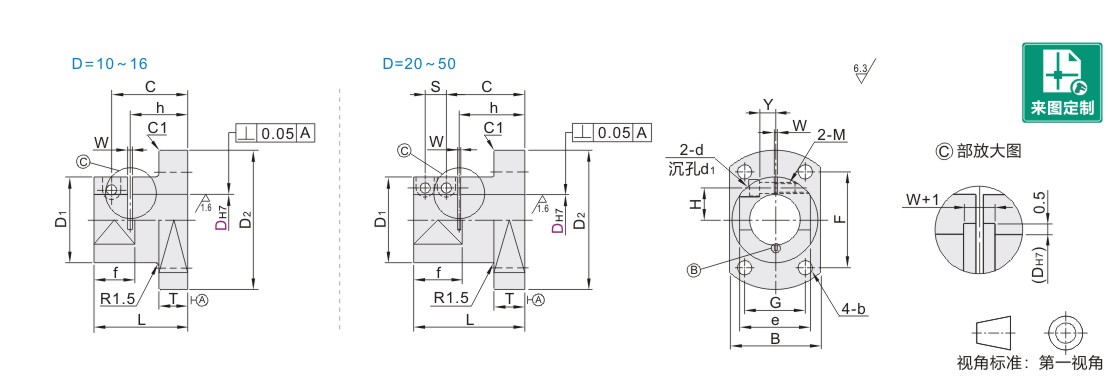

            参数图



            选型表

            型号 D2 B L T D1 F G b C S H Y d d1 M h f e W
            代码 DH7
            RBT01
            RBT02
            RBT06
            RBT11            		 10 +0.015
            0                		 50 33 35 10 30 35 18 4.5 29 — 9 5 4.5 8 M4 22 15 20 1.2~2.3
            12 +0.018
            0                 		 52 35 32 37 20 11.5 6 22
            15 58 40 39 60 35 40 24 5.5 32 12 5.5 10 M5 24 17 25
            16
            20 +0.021
            0                		 73 45 50 40 50 28 6.6 33.8 10.5 14.5 7 9.5 27 25 30
            25 93 55 60 50 62 36 9 41.5 12 18.5 10 6.6 11 M6 34 28 35
            30 103 65 70 15 60 72 42 47 15 21.5 9 14 M8 38 34 45
            35 +0.025
            0                 		 108 70 80 65 75 45 11 55 17 24.5 44 39 50 1.2~3.5
            40 118 75 90 70 78 55 64 17 26.5 13 53 40 60
            50 138 90 110 18 85 95 60 14 77.5 21.5 32.5 16 11 17.5 M10 65 48 70
