      底座用支座形状

      支座材质

      支座表面处理

      产品选型

      D

      图片仅供参考，请以已选的规格为准

        底座用支座 法兰型 标准型 引导型 通孔型 底部螺钉固定型

        条件筛选：

        结构类型 单件
        安装孔形状 通孔
        底座形状 法兰形
        底座种类 底座用支座
        支柱固定方式 底部螺钉固定
        适用支柱形状 圆形
        种类筛选 底座

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            国标 相当
            RBW01 标准型 45 S45C 发黑
            RBW02 喷细砂无电解镀镍
            RBW06 0Cr18Ni9 SUS304 —
            RBW11 引导型 45 S45C 发黑
            RBW12 喷细砂无电解镀镍



            如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

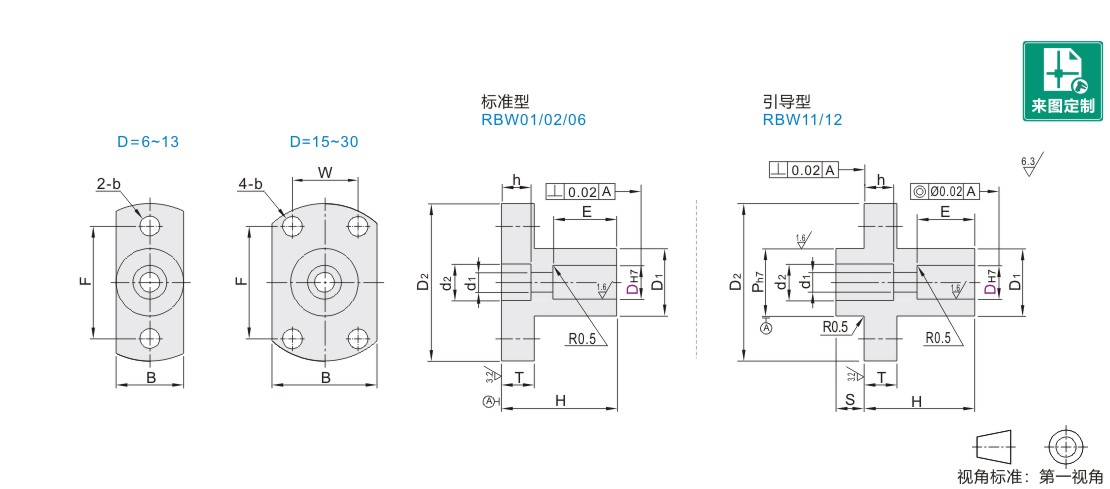

            参数图



            选型表

            型号 D2 B H D1 T E d1 d2 h F W b Ph7 S 支柱
            安装螺钉
            代码 DH7

            标准型
            RBW01
            RBW02
            RBW06


            引导型
            RBW11
            RBW12

            		 6 +0.012
            0                		 28 12 16 12 5 9 3.5 6.5 4 20 — 3.5 12 5 M3
            8 +0.015
            0                		 32 15 22 15 12 4.5 8 5 24 4.5 15 M4
            10 38 18 26 18 8 15 5.5 9.5 6 30 18 M5
            12 +0.018
            0                		 42 20 32 20 18 6.6 11 7 32 5.5 20 M6
            13
            15 48 32 40 25 10 23 9 14 10 20 25 M8
            16
            20 +0.021
            0                		 55 38 50 30 31 11 18 12 35 25 6.6 30 M10
            25 75 50 62 38 15 38 14 20 15 45 35 9 38 M12
            30 80 55 75 45 45 18 26 19 50 40 45 M16
