D
图片仅供参考，请以已选的规格为准
底座用支座 开口型
条件筛选：
材质 SUS304
表面处理 无
安装孔形状 通孔
底座形状 法兰形
底座用支座形状 对边法兰形
底座种类 底座用支座
支柱固定方式 开口式夹紧固定
适用支柱形状 圆形
种类筛选 底座
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 附件(螺钉) (见官网) |
|
| 国标 | 相当 | |||
| Y-KDB01 | 开口型 | 0Cr18Ni9 | SUS304 | TAC21 |
附件螺钉| D | Y-KDB01 | ||||||
| 10 | 对应 代码 TAC21 |
M4×14 1个 | |||||
| 12 | M4×14 1个 | ||||||
| 15 | M5×20 1个 | ||||||
| 16 | M5×20 1个 | ||||||
| 20 | M5×20 2个 | ||||||
| 25 | M6×25 2个 | ||||||
| 30 | M8×25 2个 | ||||||
| 35 | M8×25 2个 | ||||||
| 40 | M8×30 2个 | ||||||
| 50 | M10×35 2个 | ||||||
Ⓑ部可能带有开口槽。

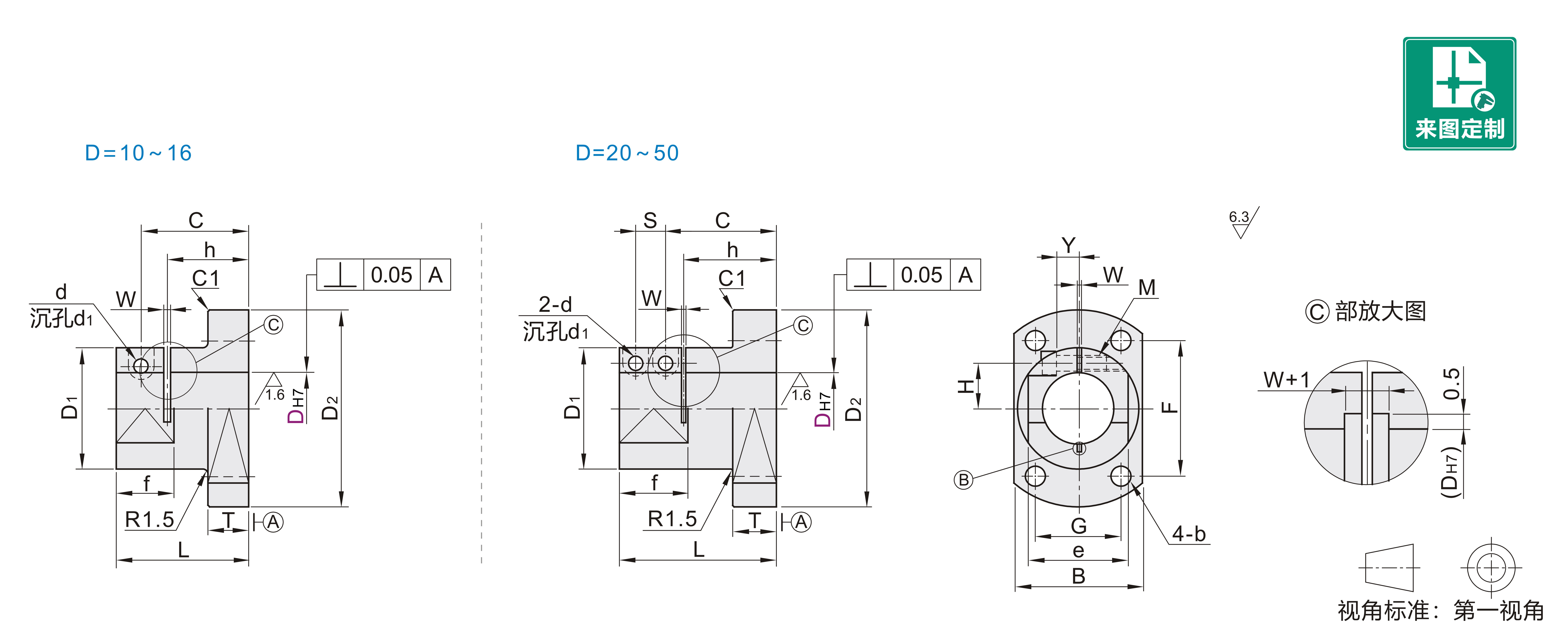

参数图
选型表
| 型号 | D₂ | B | L | T | D₁ | F | G | b | C | S | H | Y | d | d₁ | M | h | f | e | W | ||
| 代码 | DH7 | ||||||||||||||||||||
| Y-KDB01 | 10 | +0.015 0 |
50 | 33 | 35 | 10 | 30 | 35 | 18 | 4.5 | 29 | — | 9 | 5 | 4.5 | 8 | M4 | 22 | 15 | 20 | 2 |
| 12 |
+0.018 |
52 | 35 | 32 | 37 | 20 | 11.5 | 6 | 22 | ||||||||||||
| 15 | 58 | 40 | 39 | 12 | 35 | 40 | 24 | 5.5 | 32 | 12 | 5.5 | 10 | M5 | 24 | 17 | 25 | |||||
| 16 | |||||||||||||||||||||
| 20 | +0.021 0 |
73 | 45 | 50 | 40 | 50 | 28 | 6.6 | 33.8 | 10.5 | 14.5 | 7 | 9.5 | 27 | 25 | 30 | |||||
| 25 | 93 | 55 | 60 | 50 | 62 | 36 | 9 | 41.5 | 12 | 18.5 | 10 | 6.6 | 11 | M6 | 34 | 28 | 35 | ||||
| 30 | 103 | 65 | 70 | 15 | 60 | 72 | 42 | 47 | 15 | 21.5 | 9 | 14 | M8 | 38 | 34 | 45 | |||||
| 35 | +0.025 0 |
108 | 70 | 80 | 65 | 75 | 45 | 11 | 55 | 17 | 24.5 | 44 | 39 | 50 | 3 | ||||||
| 40 | 118 | 75 | 90 | 70 | 78 | 55 | 64 | 17 | 26.5 | 13 | 53 | 40 | 60 | ||||||||
| 50 | 138 | 90 | 110 | 18 | 85 | 95 | 60 | 14 | 77.5 | 21.5 | 32.5 | 16 | 11 | 17.5 | M10 | 65 | 48 | 70 | |||
-
