查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 3 项未选择
代码
参数选型
底座用支座形状
产品选型
D
图片仅供参考，请以已选的规格为准
底座用支座 开口经济型
条件筛选：
材质 SUS304
表面处理 无
安装孔形状 通孔
底座形状 法兰形
底座种类 经济型底座用支座
支柱固定方式 开口式夹紧固定
适用支柱形状 圆形
种类筛选 底座
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
材质图

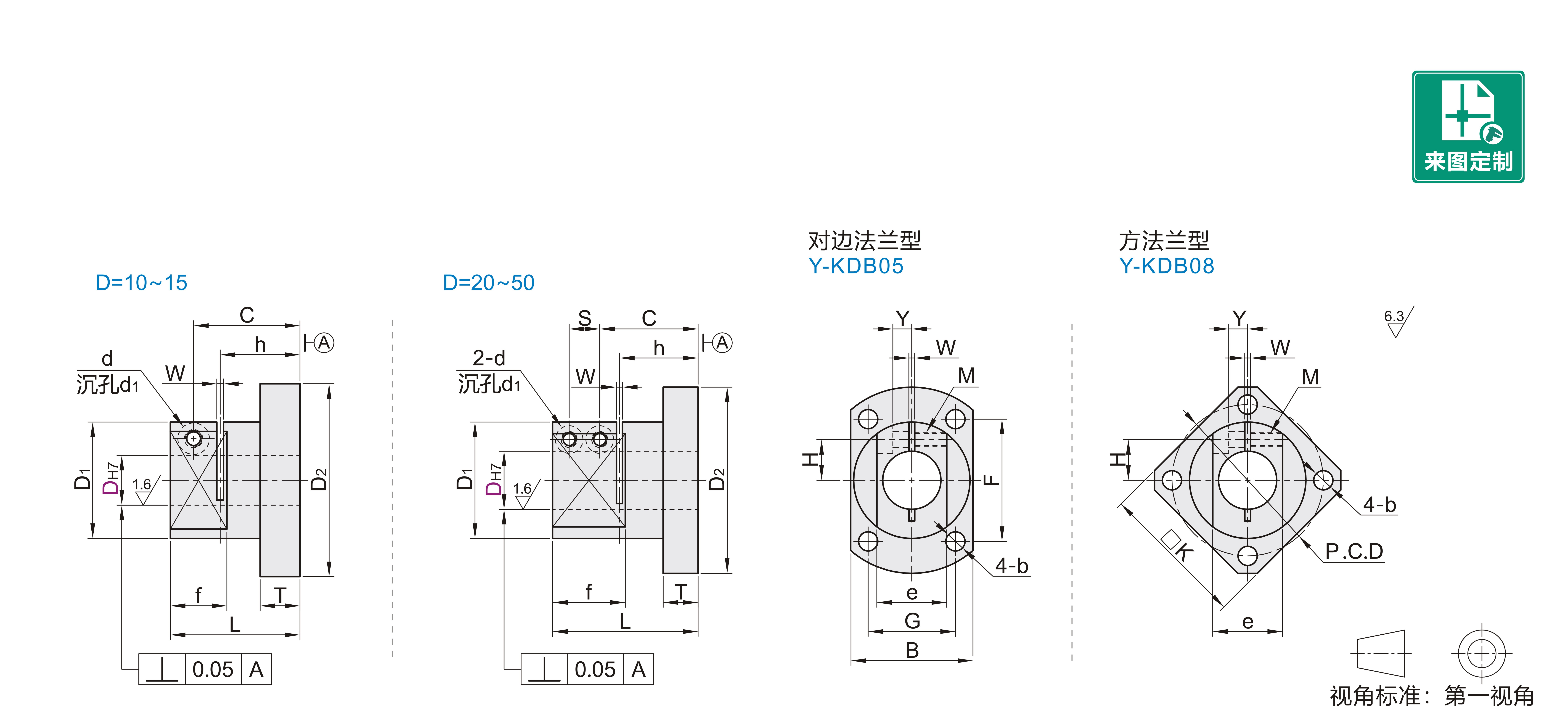

参数图
材质图
| 代码 | 类型 | 材质 | 附件(螺钉) | |
| 国标 | 相当 | (见官网) | ||
| Y-KDB05 | 对边法兰型 | 0Cr18Ni9 | SUS304 | TAC21 |
| Y-KDB08 | 方法兰型 | |||
参数图
选型表
| 型号 | D2 | B | L | T | D1 | F | G | b | C | S | H | Y | W | d | d1 | M | h | f | e | K | P.C.D | ||
| 代码 | DH7 | ||||||||||||||||||||||
| 对边法兰型Y-KDB05 | 10 | +0.015 0 |
45 | 27 | 35 | 10 | 26 | 30 | 18 | 4.5 | 29 | — | 9.5 | 3 | 2 | 4.5 | 8 | M4 | 22 | 15 | 14 | 35 | 36 |
| 12 | +0.018 0 |
50 | 31 | 30 | 34 | 22 | 10.5 | 3.5 | 16 | 38 | 40 | ||||||||||||
| 15 | 58 | 37 | 39 | 12 | 35 | 38 | 26 | 5.5 | 32 | 12.5 | 4 | 5.5 | 9.5 | M5 | 24 | 17 | 19 | 44 | 46 | ||||
| 20 | +0.0.21 0 |
64 | 41 | 50 | 40 | 42 | 30 | 6.6 | 33.8 | 10.5 | 14 | 6.5 | 27 | 25 | 24 | 50 | 52 | ||||||
| 方法兰型Y-KDB08 | 25 | 80 | 49 | 60 | 48 | 54 | 35 | 9 | 41.5 | 12 | 17 | 8 | 6.6 | 11 | M6 | 34 | 28 | 29 | 62 | 64 | |||
| 30 | 90 | 59 | 70 | 15 | 58 | 58 | 45 | 47 | 15 | 21 | 9 | 14 | M8 | 38 | 34 | 34 | 68 | 74 | |||||
| 35 | +0.025 0 |
100 | 65 | 80 | 64 | 66 | 48 | 11 | 55 | 16 | 23 | 11.5 | 3 | 44 | 39 | 41 | 76 | 82 | |||||
| 40 | 106 | 71 | 90 | 70 | 70 | 54 | 64 | 17 | 26 | 53 | 40 | 46 | 80 | 88 | |||||||||
| 50 | 125 | 87 | 110 | 18 | 85 | 80 | 68 | 14 | 77.5 | 21 | 32 | 12 | 11 | 17.5 | M10 | 65 | 48 | 58 | 94 | 105 | |||
DH7公差、垂直度为开口前的公差。 配合轴的公差建议采用g6、f8公差。
-
