        底座用方形支架 侧安装型 标准型/长圆孔型

        条件筛选：

        材质 SUS304
        表面处理 无
        底座形状 T形
        底座用支座形状 标准型
        底座种类 底座用支座
        支柱固定方式 开口式夹紧固定
        适用支柱形状 圆形
        种类筛选 侧安装底座

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 附件(螺钉)
            (见官网)
            国标 相当
            Y-KDB11 侧安装型 标准型 0Cr18Ni9 SUS304 TAC21
            Y-KDB15 长圆孔型



             附件螺钉

            D          Y-KDB11/ 15
            10  对应
            代码
            TAC21            		 M5×14  2个
            12  M5×16  2个
            15  M6×16  2个
            16  M6×16  2个
            20  M6×20  2个
            25  M6×25  2个
            30  M8×35  2个
            35  M8×40  2个
            40  M10×45 2个
            50  M10×55 2个

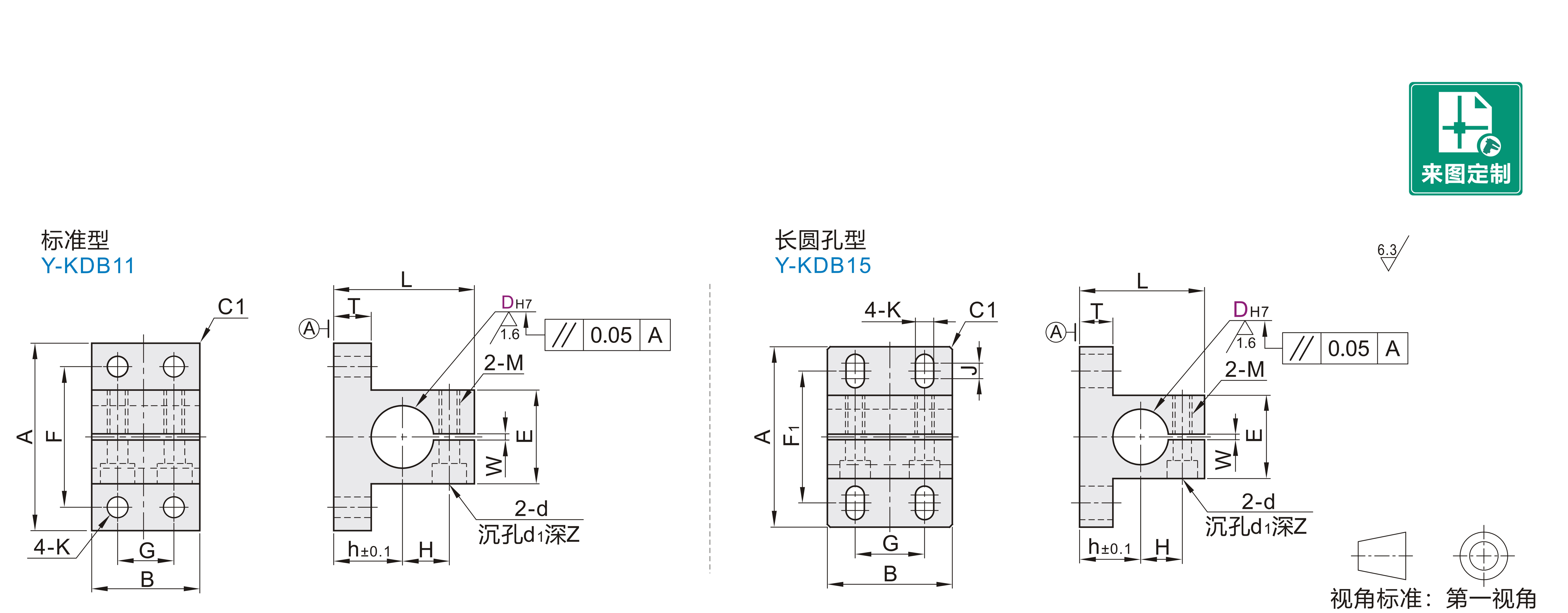

            参数图



             选型表

            型号
            		 A
            		 B L T G F F1 J      K h H E d d1 Z M W
            代码 DH7
            标准型
            Y-KDB11
            长圆孔型
            Y-KDB15            		 (10)                +0.005
                                 0            		  40 35 32 10 18 30  — —  4.4  15 10.5 20 5.5 9 6 M5 2
            (12)

                       +0.018
                             0

            		          44  34   5.5  14 11.5 22
               (15)          50 40 38 12 20 38  6.6 18 12.5 25 6.6 11 7 M6
            (16)
             20                   +0.021
                             0            		 65 45 45 25 50 47.5 5.5 22 15 30
            25 80 60 53 36 60  57.5  7.5  9 27 18 35
            30 90 60 15 70  67.5  30 21 45 9 14 9 M8
            35                 +0.025
                              0            		 105 80 68 40 80  77.5  9.5 11 35 24 50 3
            40 115 76 90  87.5  38 27 60 11 17.5 11 M10
            50 135 100  87 18 50 105  102.5  12.5 14 43 33 70



            ()内的规格不适用长圆孔型Y-KDB15。
