查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
固定夹表面处理
把手
产品选型
D
图片仅供参考，请以已选的规格为准

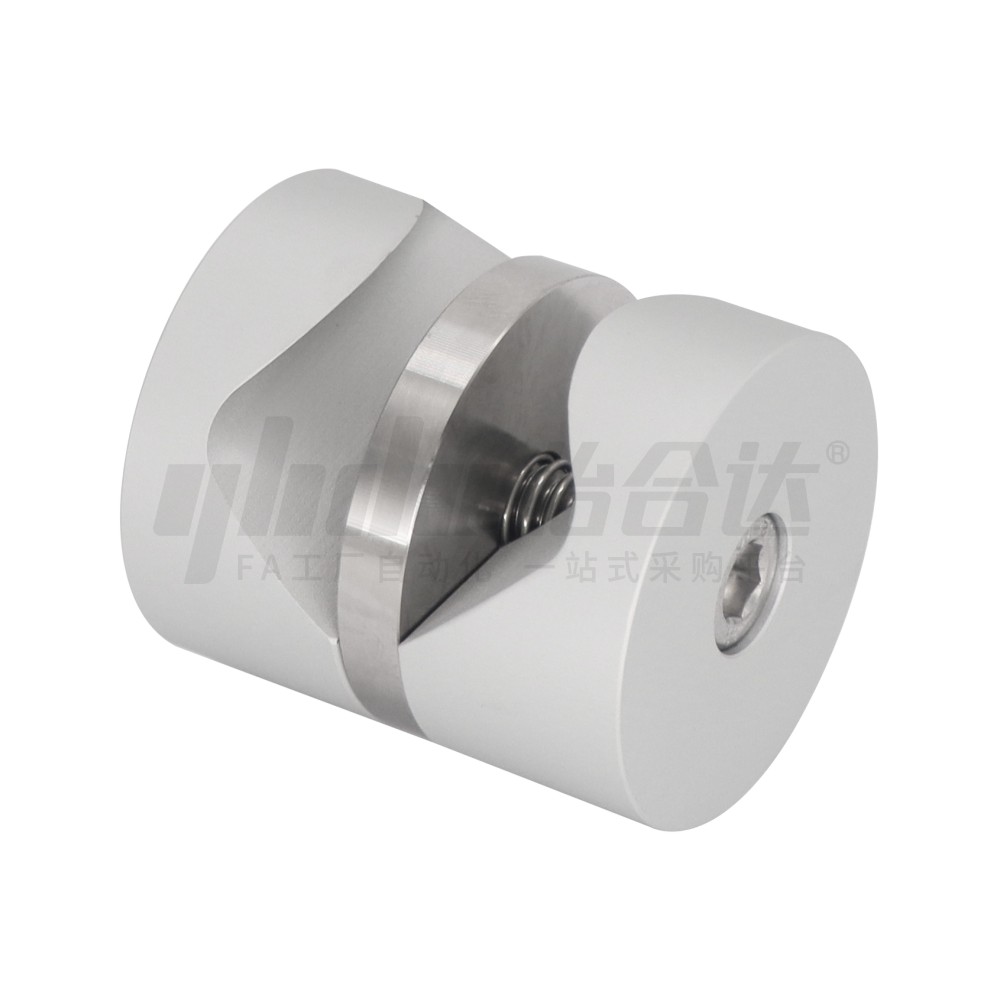

圆形支柱固定夹 平行型 标准型 把手型 开口式夹紧固定型 无安装孔
条件筛选：
可配支柱数量 2
固定夹外型 圆柱型
固定夹安装孔 无安装孔
固定夹材质 A6063
固定夹种类 平行
支柱双孔类型 同径
支柱固定方式 开口式夹紧固定
适用支柱形状 圆形
种类筛选 圆形支柱固定夹
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 | 表面处理 |
|
| RDB21 | 平行型 | 标准型 | A6063 | 本色阳极氧化 |
| RDB22 | 黑色阳极氧化 | |||
| RDB25 | 把手型 | 本色阳极氧化 | ||
| RDB26 | 黑色阳极氧化 | |||

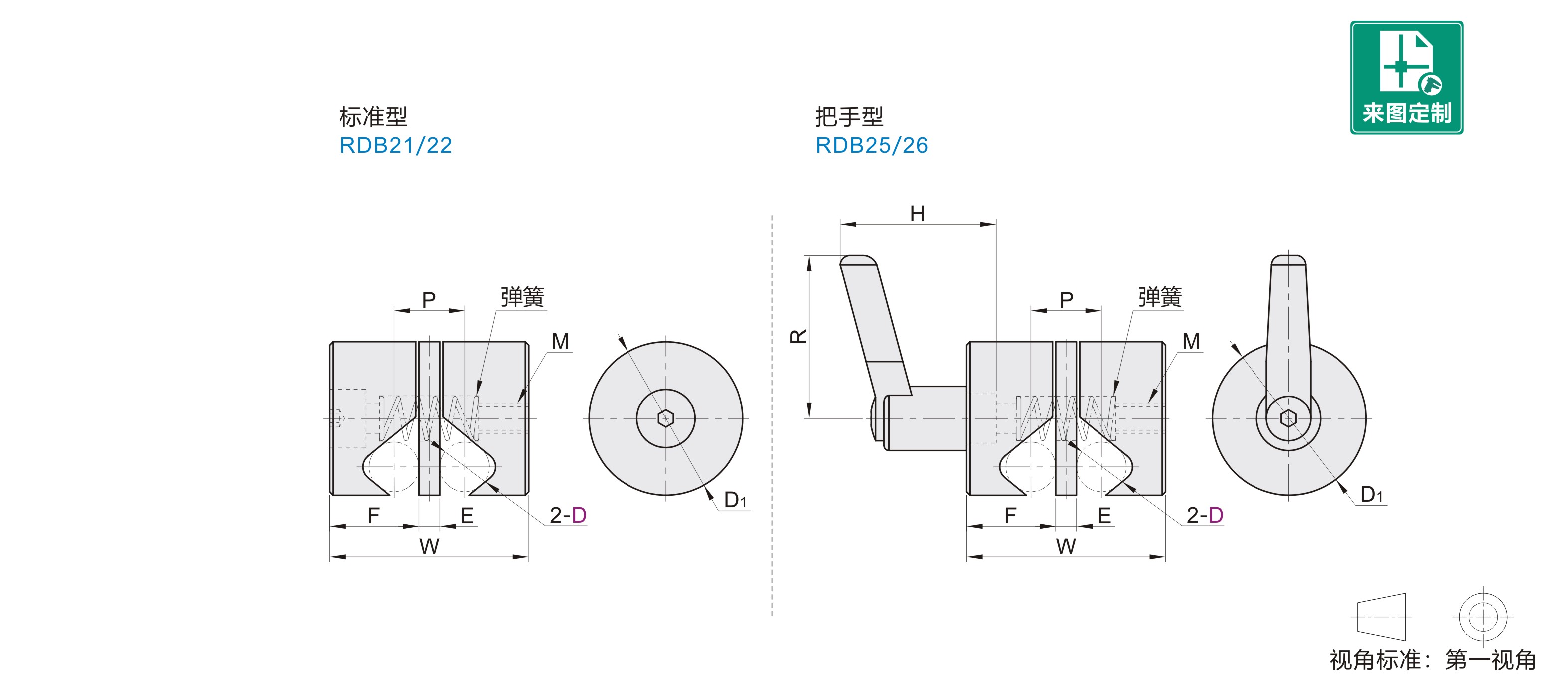

参数图
标准型
| 型号 | D1 | W | E | F | P | M | 附件螺钉 | ||||||||||
| 代码 | D | RDB21 | RDB22 | ||||||||||||||
| RDB21 RDB22 |
8 | 28 | 33 | 5 | 14 | 13 | M6 | TAC21-M6-L25 | TAC01-M6-L25 | ||||||||
| 10 | 32 | 45 | 20 | 15 | M8 | TAC21-M8-L35 | TAC01-M8-L35 | ||||||||||
| 12 | 36 | 47 | 21 | 17 | TAC21-M8-L40 | TAC01-M8-L40 | |||||||||||
| 14 | 46 | 57 | 6 | 25.5 | 20 | TAC21-M8-L45 | TAC01-M8-L45 | ||||||||||
| 15 | 21 | M10 | TAC21-M10-L45 | TAC01-M10-L45 | |||||||||||||
| 16 | 22 | ||||||||||||||||
| 18 | 56 | 63 | 28.5 | 24 | TAC21-M10-L50 | TAC01-M10-L50 | |||||||||||
| 20 | 65 | 8 | 28 | TAC21-M10-L55 | TAC01-M10-L55 | ||||||||||||
把手型
| 型号 | D1 | W | E | F |
P | M | R |
H |
附件固定把手 | ||
| 代码 | D | RDB25 | RDB26 | ||||||||
| RDB25 RDB26 |
8 | 28 | 33 | 5 | 14 | 13 | M6 | 44 | 34.5 | HAD37-M6-L25-Y | HAD37-M6-L25-E |
| 10 | 32 | 45 | 20 | 15 | M8 | 62.5 | 44.8 | HAD37-M8-L35-Y | HAD37-M8-L35-E | ||
| 12 | 36 | 47 | 21 | 17 | HAD37-M8-L40-Y | HAD37-M8-L40-E | |||||
| 14 | 46 | 57 | 6 | 25.5 | 20 | HAD37-M8-L45-Y | HAD37-M8-L45-E | ||||
| 15 | 21 | M10 | 77.5 | 53.7 | HAD37-M10-L45-Y | HAD37-M10-L45-E | |||||
| 16 | 22 | ||||||||||
| 18 | 56 | 63 | 28.5 | 24 | HAD37-M10-L50-Y | HAD37-M10-L50-E | |||||
| 20 | 65 | 8 | 28 | HAD37-M10-L55-Y | HAD37-M10-L55-E | ||||||

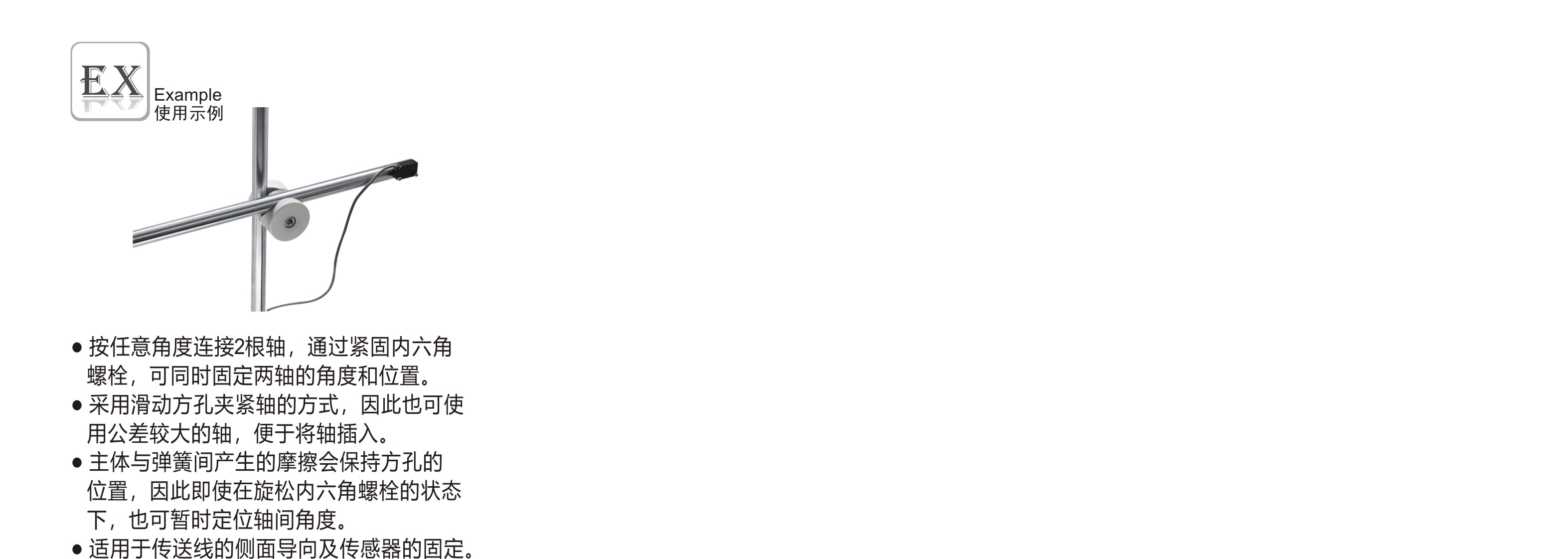

使用示例
-
