        超简易型支柱固定夹 同径正交 内六角螺栓型 蝶形把手型 开口式夹紧固定型 无安装孔

        条件筛选：

        可配支柱数量 2
        固定夹外型 半圆方型
        固定夹安装孔 无安装孔
        固定夹材质 A6061
        固定夹种类 正交
        支柱双孔类型 同径
        支柱固定方式 开口式夹紧固定
        适用支柱形状 圆形
        种类筛选 超简易支柱固定夹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质 表面处理
            		 附件
            国标 相当
            RDA01 同径正交 内六角
            螺栓型            		 LD30 A6061 黑色阳极氧化 (螺钉)TAC01
            RDA02 本色阳极氧化 (螺钉)TAC21
            RDA11 蝶形把手型 黑色阳极氧化 蝶形把手
            RDA12 本色阳极氧化





            附件螺钉

            D RDA01 RDA03 规格/数量
            6    对应    代码TAC01  对应  代码TAC01 M3×6  2个
            8 M3×8  2个
            10 M4×10  2个
            12 M4×12  2个
            15 M5×16  2个









            DH7公差和垂直度均为开口槽加工前的标准。

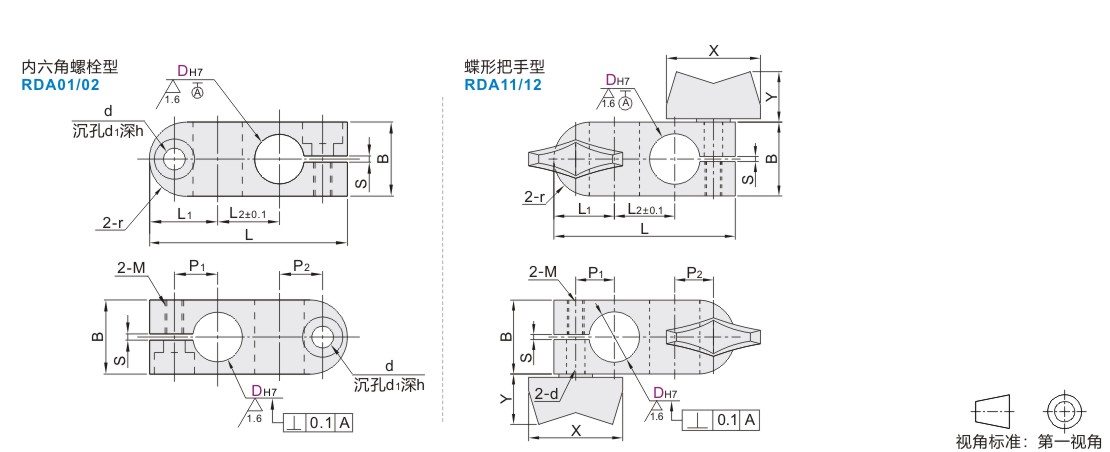

            参数图



            选型表

            型号 B
            		 L
            		 L1
            		 L2
            		 r
            		 P1
            		 P2
            		 M
            		 沉孔
            		 S
            		 蝶形把手
            代码 DH7
            		 d d1 h X Y
            内六角螺栓型
            RDA01
            RDA02
            蝶形把手型
            RDA11
            RDA12            		 6 +0.012 0     10 29 10.5 8 5 6.5 6.5 M3 3.5 6.5 4 1~1.3 18 10.5
            8 +0.015 0     12 32 11 10 6 7.2 7.2
            10 16 39 13.5 12 8 8.7 8.7 M4 4.5 8 5 1.2~1.8
            12 +0.018 0     18 43 14 15 9 9.2 9
            15 22 54 18 18 11 11.5 11.5 M5 5.5 9.5 6 28 15
