        医疗 超简易型支柱固定夹 同径正交 内六角螺栓型/蝶形把手型

        条件筛选：

        材质 A6061
        可配支柱数量 2
        固定夹外型 半圆方型
        固定夹安装孔 无安装孔
        固定夹种类 正交
        支柱双孔类型 同径
        支柱固定方式 开口式夹紧固定
        适用支柱形状 圆形
        种类筛选 超简易支柱固定夹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            国标 相当
            Y-KDC01 同径正交 内六角
            螺栓型            		 LD30 A6061 黑色阳极氧化 (螺钉)TAC01
            Y-KDC02 本色阳极氧化 (螺钉)TAC21
            Y-KDC03 蝶形
            把手型            		 黑色阳极氧化 蝶形把手
            Y-KDC04 本色阳极氧化

            特点：以较高的精度实现超高的锁紧力，从而紧固支柱使其不易转动脱落，
                可实现纵向方向(即高度)及横向方向(检测位置)可自由调节，便于现场调节。

             附件螺钉
            D Y-KDC01 Y-KDC02 规格/数量
            6 对应
            代码
            TAC01
            (见官网)            		 对应
            代码
            TAC21
            (见官网)            		 M3×6 2个
            8 M3×8 2个
            10 M4×10 2个
            12 M4×12 2个
            15 M5×16 2个

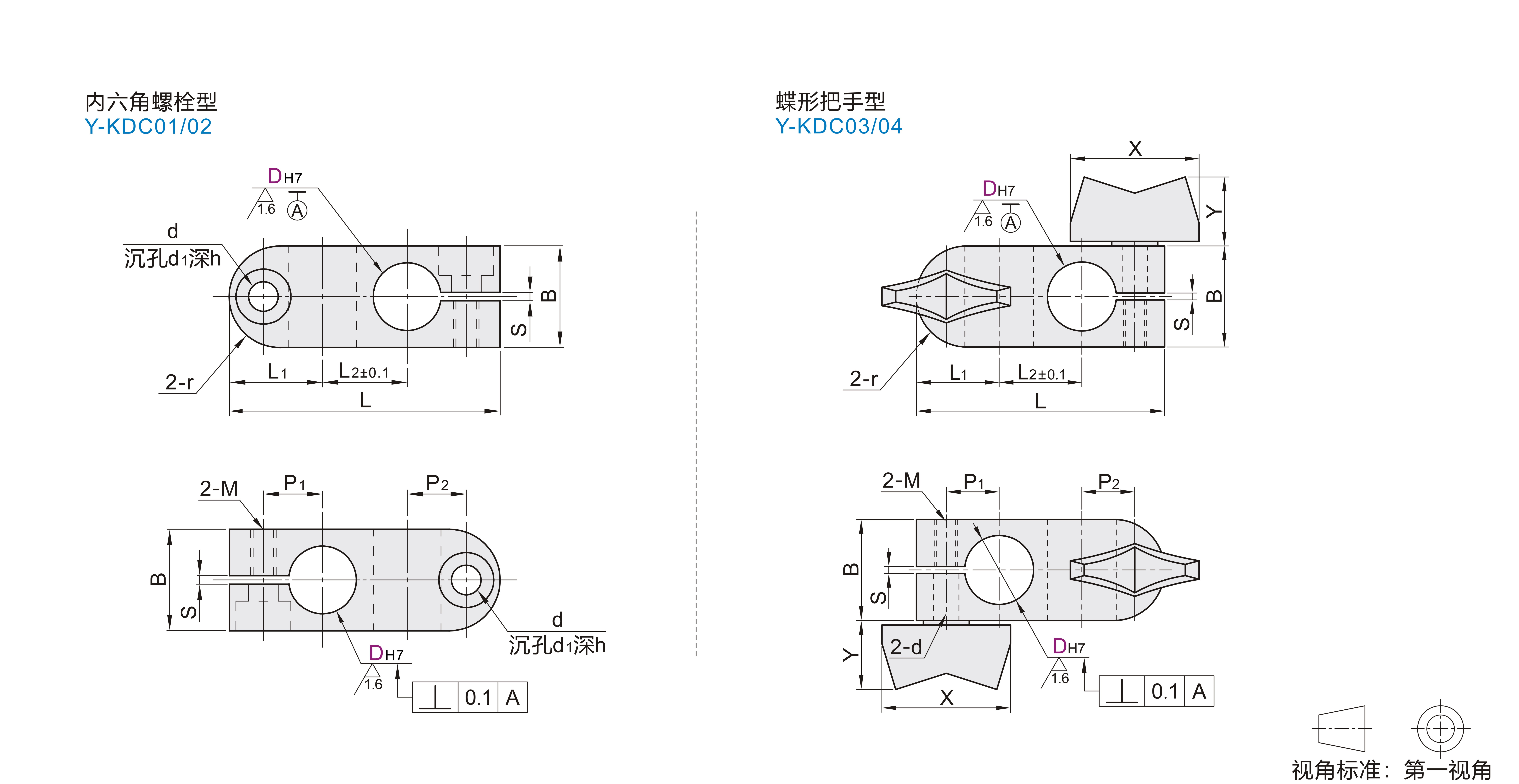

            参数图



             选型表

            型号
            		 B L L1 L2 r P1 P2 M 沉孔 S 蝶形把手
            代码 DH7 d  d1 h X Y
            内六角螺栓型
            Y-KDC01
            Y-KDC02
            蝶形把手型
            Y-KDC03
            Y-KDC04            		   6    +0.012
                0            		 10 29 10.5  8 5 6.5 6.5 M3 3.5  6.5  4  1  18 10.5
              8    +0.015
                0             		 12 32 11  10 6 7.2 7.2
            10 16 39 13.5  12 8 8.7 8.7 M4 4.5 8 5 1.5
            12   +0.021
                0            		 18 43 14  15 9 9.2 9
            15 22 54 18  18 11 11.5 11.5 M5 5.5   9.5  6 28 15
