图片仅供参考，请以已选的规格为准
支柱固定夹 异径平行 孔距选择型 孔距指定型 标准型 薄型 开口式夹紧固定型 无安装孔
条件筛选：
可配支柱数量 2
固定夹外型 方型
固定夹安装孔 无安装孔
固定夹材质 SS400
固定夹种类 平行
把手 无把手
支柱双孔类型 异径
支柱固定方式 开口式夹紧固定
适用支柱形状 圆形
种类筛选 支柱用固定夹
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
厚度
固定夹表面处理
尺寸选择方式
产品选型
D
P
技术图档
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
附件 (螺钉) |
||
| 国标 | 相当 | |||||
| RDK01 | 孔距 选择型 |
标准型 | Q235 | SS400 | 发黑 | TAC01 |
| RDK02 | 喷细砂无电解镀镍 | TAC21 | ||||
| RDK11 | 薄型 | 发黑 | TAC01 | |||
| RDK12 | 喷细砂无电解镀镍 | TAC21 | ||||
| RDK21 | 孔距 指定型 |
标准型 | 发黑 | TAC01 | ||
| RDK22 | 喷细砂无电解镀镍 | TAC21 | ||||
| RDK31 | 薄型 | 发黑 | TAC01 | |||
| RDK32 | 喷细砂无电解镀镍 | TAC21 | ||||
如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
附件螺钉
| D | RDK01/11/21/31 |
RDK02/12/22/32 |
||
| 10 | 对应 代码 TAC01 |
M5×10/M5×12 各1个 | 对应 代码TAC21 | M5×10/M5×12 各1个 |
| 12 | M5×16 2个 | M5×16 2个 | ||
| 15 | M5×16/M5×20 各2个 | M5×16/M5×20 各2个 | ||
| 20 | M6×20/M6×25 各2个 | M6×20/M6×25 各2个 | ||
| 25 | M6×20/M6×30 各2个 | M6×20/M6×30 各2个 | ||
| 30 | M8×30/M8×35 各2个 | M8×30/M8×35 各2个 | ||
| 35 | M8×35/M8×40 各2个 | M8×35/M8×40 各2个 | ||
DH7/D1H7公差和平行度均为开口槽加工前的标准。

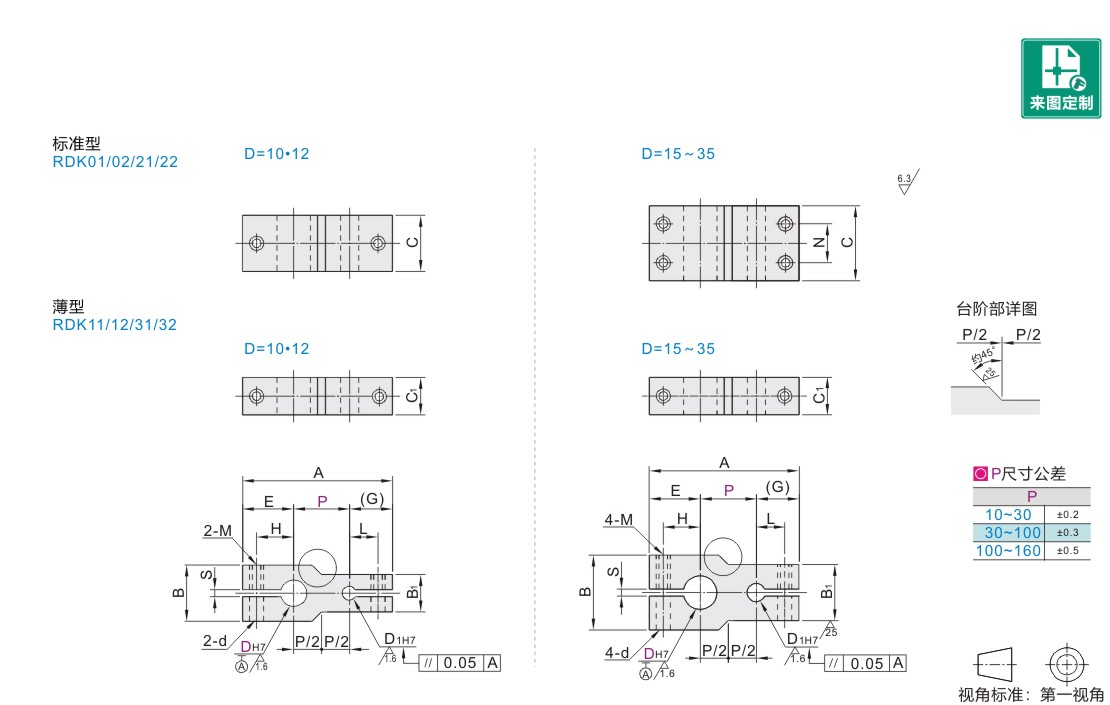

参数图
RDK01~12
| 型号 |
D1H7 |
P |
A |
B |
B1 |
C |
C1 |
E |
G |
H |
L |
N |
M |
d |
S |
|||
| 代码 | DH7 |
|||||||||||||||||
| 标准型 RDK01 RDK02 薄型 RDK11 RDK12 |
10 | +0.015 0 | 8 | +0.015 0 |
15 20 25 | A=P+E+G | 16 | 12 | 16 | 9 | 15 | 14 | 9 | 8 | — | M5 | 5.5 | 1.2~2.3 |
| 12 | +0.018 0 |
10 | 15 20 25 30 | 14 | 16 | 15 | 10 | 9 | ||||||||||
| 15 | 22 | 16 | 22 | 12 | 18 | 12 | 11 | |||||||||||
| 20 | +0.021 0 | 15 | +0.018 0 |
20 25 30 40 | 28 | 22 | 28 | 16 | 22 | 19 | 15 | 12 | 14 | M6 | 6.6 | |||
| 25 | 25 30 40 50 | 32 | 32 | 19 | 25 | 18 | 16 | |||||||||||
| 30 | 20 | +0.021 0 | 30 40 50 75 | 40 | 28 | 40 | 29 | 23 | 21 | 15 | 20 | M8 | 9 | |||||
| 35 | +0.025 0 | 25 | 50 75 100 150 | 45 | 32 | 45 | 22 | 32 | 25 | 24 | 18 | 24 | ||||||
RDK21~32
| 型号 |
D1H7 |
P | A |
B |
B1 | C | C1 | E | G | H | L | N | M | d | S | ||||||||||||||||||||
| 代码 | DH7 |
最小单位1 | |||||||||||||||||||||||||||||||||
| 标准型 RDK21 RDK22 薄型 RDK31 RDK32 |
10 | +0.015 0 | 8 | +0.015 0 |
12~30 | A=P+E+G | 16 | 12 | 16 | 9 | 15 | 14 | 9 | 8 | — | M5 | 5.5 | 1.2~2.3 | |||||||||||||||||
| 12 | +0.018 0 |
10 | 15~35 | 14 | 16 | 15 | 10 | 9 | |||||||||||||||||||||||||||
| 15 | 22 | 16 | 22 | 12 | 18 | 12 | 11 | ||||||||||||||||||||||||||||
| 20 | +0.021 0 | 15 | +0.018 0 |
20~45 | 28 | 22 | 28 | 16 | 22 | 19 | 15 | 12 | 14 | M6 | 6.6 | ||||||||||||||||||||
| 25 | 25~55 | 32 | 32 | 19 | 25 | 18 | 16 | ||||||||||||||||||||||||||||
| 30 | 20 | +0.021 0 |
30~80 | 40 | 28 | 40 | 29 | 23 | 21 | 15 | 20 | M8 | 9 | ||||||||||||||||||||||
| 35 | +0.025 0 | 25 | 50~160 | 45 | 32 | 45 | 22 | 32 | 25 | 24 | 18 | 24 | |||||||||||||||||||||||
-
