支柱固定夹 光电传感器用 通孔型 螺孔型 开口式夹紧固定型
条件筛选：
可配支柱数量 1
固定夹外型 方型
固定夹种类 光电传感器用
把手 无把手
支柱固定方式 开口式夹紧固定
适用支柱形状 圆形
种类筛选 支柱用固定夹
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
附件(螺钉) |
||
| 通孔型 | 螺孔型 | 国标 | 相当 | |||
| RDX01 | RDX41 | 光电传感器用 | Q235 | SS400 | 发黑 | TAC01 |
| RDX02 | RDX42 | 喷细砂无电解镀镍 | TAC21 | |||
| RDX11 | RDX51 | LD31 | A6063 | 黑色阳极氧化 | TAC01 | |
| RDX12 | RDX52 | 本色阳极氧化 | TAC21 | |||
| RDX21 | RDX61 | 0Cr18 Ni9 | SUS304 | — | ||
如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
可用光电传感器见下表：
| 制造商 | 检测方法 | 型号 |
| OMRON |
透过型 | E3Z-T6□(K/A)/T8□(K) |
| 反射型(回归·扩散) | E3Z-R6□/R8□/D6□/D8□ | |
| KEYENCE | 透过型 | PZ-M5□(P) |
| 反射型(回归·多重) | PZ-M6□(P)/M1□(P)/ M3□(P)/V1□(P)/V3□(P) |
|
| SUNX | 透过型 | CX-41□(P) |
| 反射型(反射镜·扩散) | CX-48□(P)/49□(P)/42□(P) |
因制造商不同，故部分外形尺寸和左图中尺寸
示例有所不同，但安装距离相同。
夹紧螺钉
| D | RDX01/11/41/51 | RDX02/12/21/42/52/61 | ||
| 10 | 对应 代码 TAC01 |
M4×12 1个 | 对应 代码 TAC21 |
M4×12 1个 |
| 12 | M5×16 1个 | M5×16 1个 | ||
| 15 | M5×16 1个 | M5×16 1个 | ||
传感器安装螺钉
| D | RDX01/11 | RDX02/12/21 | RDX41/42/51/52/61 |
| 10 | TAC01-M3-L30 2个 | TAC21-M3-L30 2个 | TAC21-M2.6-L14 2个 |
| 12 | TAC01-M3-L35 2个 | TAC21-M3-L35 2个 | |
| 15 | TAC01-M3-L35 2个 |
TAC21-M3-L35 2个 |

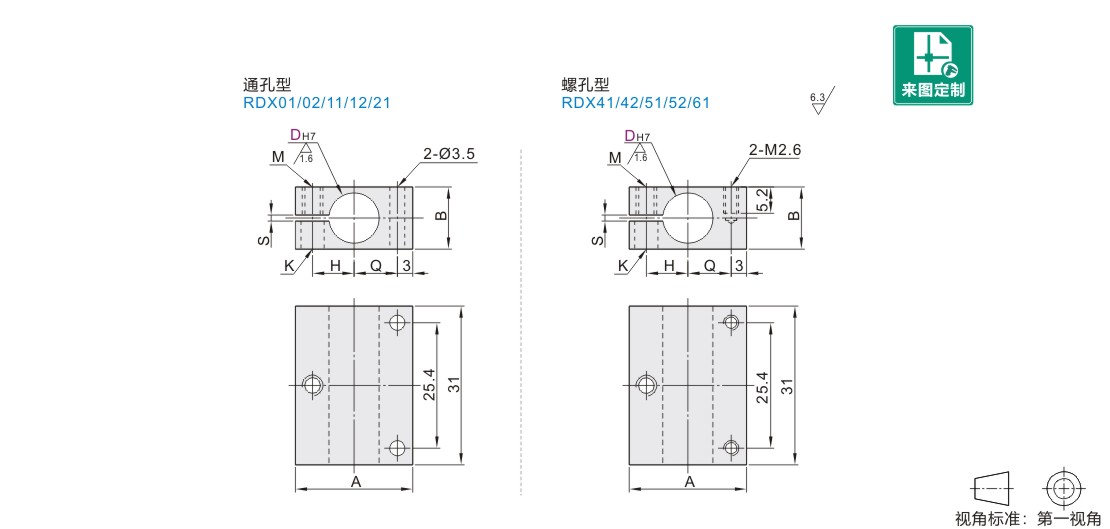

参数图
选型表
技术参数

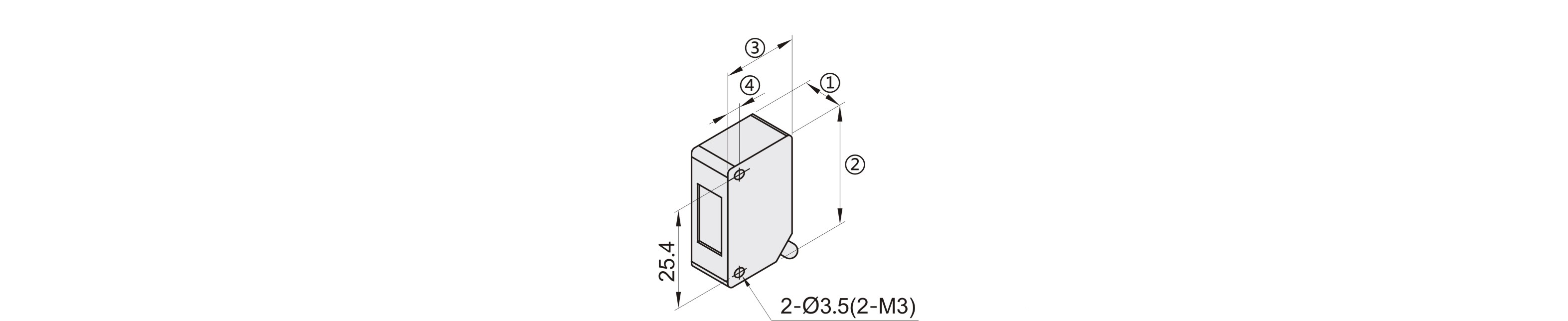

各制造商型号光电传感器尺寸示例
| 制造商 | 型号 |
① | ② |
③ |
④ |
| OMRON | E3Z-T61 | 10.8 | 31 | 20 | 3 |
| KEYENCE | PZ-M51 | 10.8 | 34.8 | 18.6 | 2.6 |
| SUNX | CX-411 | 11.2 | 31 | 20 | 3 |
可用光电传感器见下表：
| 制造商 | 检测方法 | 型号 |
| OMRON |
透过型 | E3Z-T6□(K/A)/T8□(K) |
| 反射型(回归·扩散) | E3Z-R6□/R8□/D6□/D8□ | |
| KEYENCE | 透过型 | PZ-M5□(P) |
| 反射型(回归·多重) | PZ-M6□(P)/M1□(P)/ M3□(P)/V1□(P)/V3□(P) |
|
| SUNX | 透过型 | CX-41□(P) |
| 反射型(反射镜·扩散) | CX-48□(P)/49□(P)/42□(P) |
因制造商不同，故部分外形尺寸和左图中尺寸示例有所不同，但安装距离相同。
-
