同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 5 项未选择

      代码

      参数选型

      固定夹材质

      固定夹种类

      固定夹表面处理

      产品选型

      D

      图片仅供参考，请以已选的规格为准

        分体式支柱固定夹 螺孔垂直型 螺孔平行型  螺孔型 分离式夹紧固定型

        条件筛选：

        可配支柱数量 1
        固定夹外型 方型
        固定夹安装孔 螺孔
        把手 无把手
        支柱固定方式 分离式夹紧固定
        适用支柱形状 圆形
        种类筛选 支柱用固定夹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 材质
            		 表面处理
            		 附件(螺钉)
            螺孔垂直型 螺孔平行型 国标 相当
            RED01 RED11 45  S45C 发黑 TAC01
            RED02 RED12 喷细砂无电解镀镍 TAC21
            RED05 RED15 LD31 A6063 本色阳极氧化
            RED06 RED16 黑色阳极氧化 TAC01
            RED08 RED18 0Cr18 Ni9 SUS304 — TAC21



            如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。



            附件螺钉

            D RED01/11/06/16 RED02/12/05/08/15/18
            10  对应
            代码
            TAC01            		 M4×12  2个 对应
            代码
            TAC21            		 M4×14  2个
            12  M4×18  2个 M4×18  2个
            15  M5×20  2个 M5×20  2个
            20  M6×25  2个 M6×25  2个
            25  M6×30  2个 M6×30  2个
            30  M8×35  2个 M8×35  2个
            35  M8×40  2个 M8×40  2个

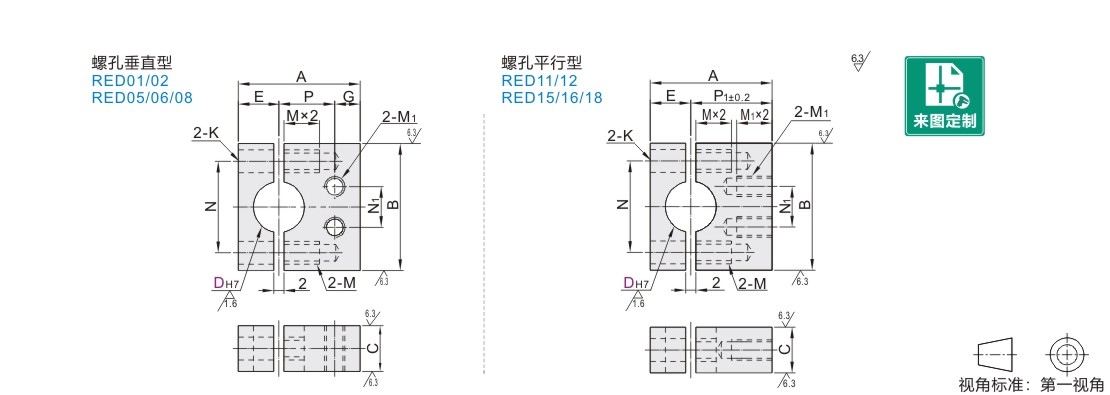

            参数图



            选型表

            型号
            		 A
            		 B
            		 C
            		 E
            		 P
            		 P1
            		 G
            		 N
            		 K
            		 M
            		 N1
            		 M1
            代码
            		 DH7
            螺孔垂直型
            RED01/02
            RED05/06/08

            螺孔平行型
            RED11/12
            RED15/16/18            		 10 +0.015
            0            		 24 25 9 8 11 16 5 18 4.5 M4 8 M4
            12 +0.018
            0            		 28 28 10 13 18 20
            15 37 35 12 12 17 25 8 24 5.5 M5 12 M5
            20 +0.021
            0            		 45 45 16 15 20 30 10 30 6.6 M6 16 M6
            25 51 50 19 18 23 33 35 20
            30 60 60 23 27 37 44 9 M8 25 M8
            35 +0.025
            0            		 66 65 22 26 30 40 50 28
