        医疗 支柱固定夹 悬臂型

        条件筛选：

        可配支柱数量 1
        固定夹外型 方型
        固定夹安装孔 无安装孔
        固定夹种类 悬臂型
        把手 无把手
        支柱固定方式 开口式夹紧固定
        适用支柱形状 圆形
        种类筛选 支柱用固定夹

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 6 项未选择

            代码

            参数选型

            尺寸选择方式

            材质

            表面处理

            产品选型

            D

            P

            技术图档

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            		 附件(螺钉)
            国标 相当
            Y-KDC40 P尺寸固定型 45  S45C 发黑 TAC01
            Y-KDC41 喷细砂无电解镀镍 TAC21
            Y-KDC42 LD30 A6061 黑色阳极氧化 TAC01
            Y-KDC43 0Cr18Ni9 SUS304 — TAC21
            Y-KDC44 P尺寸指定型 45  S45C 发黑 TAC01
            Y-KDC45 喷细砂无电解镀镍 TAC21
            Y-KDC46 LD30 A6061 黑色阳极氧化 TAC01
            Y-KDC47 0Cr18Ni9 SUS304 — TAC21



             附件螺钉

            D Y-KDC40/42/44/46
            		 Y-KDC41/43/45/47
            8 对应
            代码
            TAC01
            (见官网)            		 M3×10  1个 对应
            代码
            TAC21
            (见官网)            		 M3×10  1个
            10 M4×12  1个 M4×12  1个
            12 M4×12  1个 M4×12  1个
            15 M4×14  1个 M4×14  1个
            20 M4×20  1个 M4×20  1个
            25 M5×25  1个 M5×25  1个
            30 M5×35  1个 M5×35  1个
            35 M5×35  1个 M5×35  1个



            特点：
            ● 与支柱组合，可按圆周方向调整安装支座；
            ● 安装孔尺寸丰富，可满足多款轴径；
            ● 产品有较高的精度实现超高的锁紧力，从而紧固支柱使其不易转动脱落。
            如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

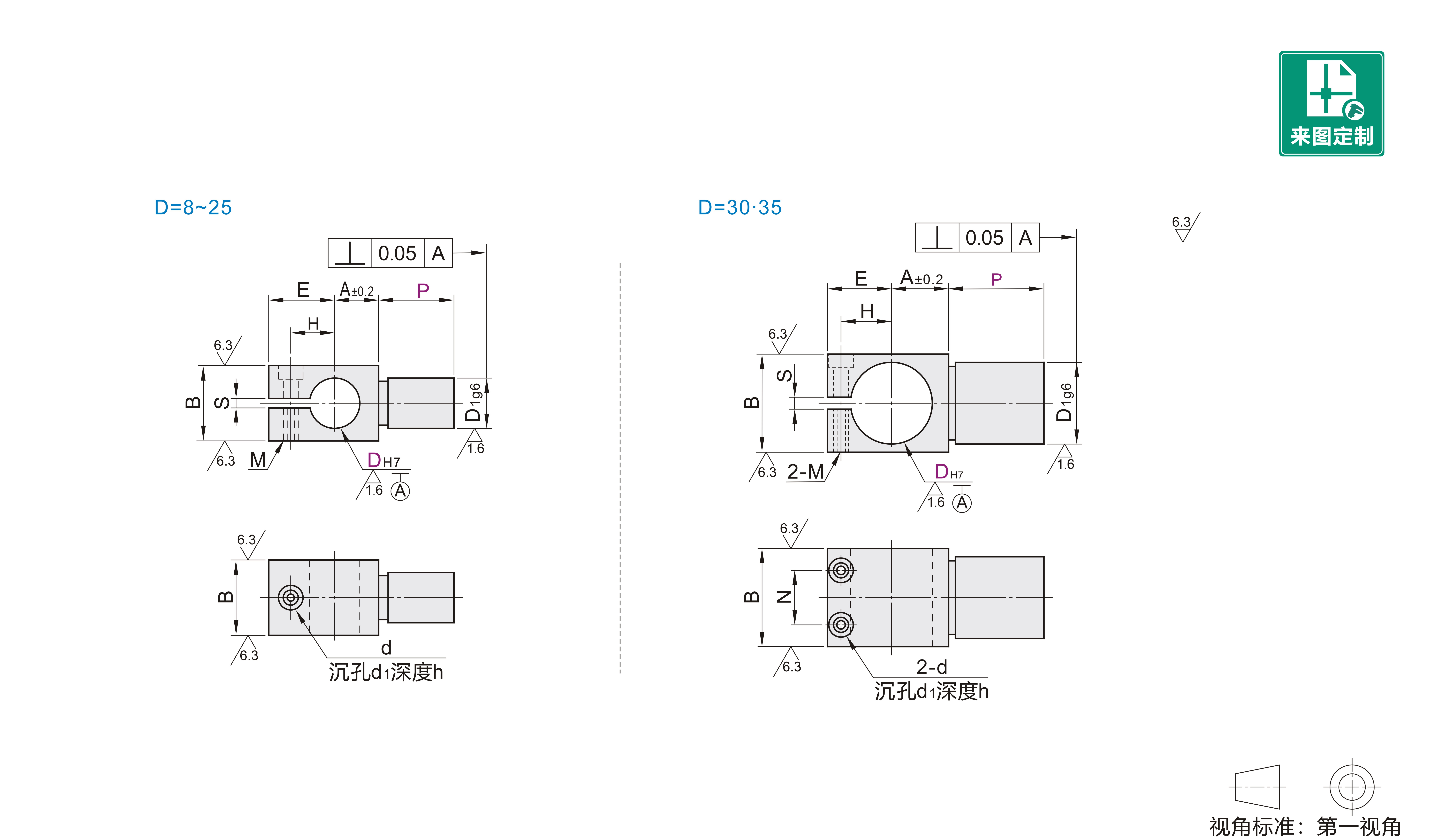

            参数图



             选型表

            型号
            		 P
            		 D1g6
            		 A
            		 B
            		 E
            		 H
            		 M
            		 d
            		 d1
            		 h
            		 N S
            代码 DH7 固定型 指定型(最小单位5)
                     固定型         指定型
                   Y-KDC40     Y-KDC44
                   Y-KDC41     Y-KDC45
                   Y-KDC42     Y-KDC46
                   Y-KDC43     Y-KDC47            		 8        +0.015
                    0            		 12  30  50  10~55 8  -0.005
            -0.014            		 7  12  11.5  7  M3 3.5 6 3 — 2
            10  13 30 50  10  9  13  14  9  M4 4.5 7.5 4
            12    +0.018
                0                                       		 12  -0.006
            -0.017            		 11  15  15.5  10
            15  19  30  50  15~55 15  12  19  16  10.5
            20    +0.021
                0                          		 25  50  70  25~75 20
            -0.007
            -0.020            		 15  25  18.5  13
            25  30  50  70  25  18  30  22  17  M5 5.5 9 5
            30  35  50  70  30~75 30  21  36  24.5  19  20
            35    +0.025
                0                          		 40  70  90  35~ 100 35  -0.009
            -0.025            		 24  40  27.5  21.5  24
