        支柱固定夹 同径正交 标准型 反向型 开口式夹紧固定型 无安装孔

        条件筛选：

        尺寸选择方式 孔距固定型
        可配支柱数量 2
        固定夹外型 方型
        固定夹安装孔 无安装孔
        固定夹种类 正交
        把手 无把手
        支柱双孔类型 同径
        适用支柱形状 圆形
        种类筛选 支柱用固定夹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            		 附件(螺钉)
            国标 相当
            RDE01 标准型
            		 Q235 SS400 发黑 TAC01
               RDE02 喷细砂无电解镀镍 TAC21
            RDE21 LD31
            		 A6063 黑色阳极氧化 TAC01
            RDE22 本色阳极氧化 TAC21
            RDE41 0Cr18Ni9 SUS304 —
            RDE11 反向型 Q235 SS400 发黑 TAC01
            RDE12 喷细砂无电解镀镍 TAC21
            RDE31 LD31 A6063 黑色阳极氧化 TAC01
            RDE32 本色阳极氧化 TAC21
            RDE51 0Cr18Ni9 SUS304 —



            如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。



            附件螺钉

            D RDE01/11/21/31 RDE02/12/22/32/41/51
            6 对应 代码TAC01 M4×10  2个    对应   代码TAC21 M4×10  2个
            8 M5×12  2个 M5×12  2个
            10 M5×16  2个 M5×16  2个
            12 M5×16  2个 M5×16  2个
            15 M5×20  4个 M5×20  4个
            16 M5×20  4个 M5×20  4个
            20 M6×25  4个 M6×25  4个
            25 M6×30  4个 M6×30  4个
            30 M8×35  4个 M8×35  4个
            35 M8×40  4个 M8×40  4个







            DH7公差和垂直度均为开口槽加工前的标准。

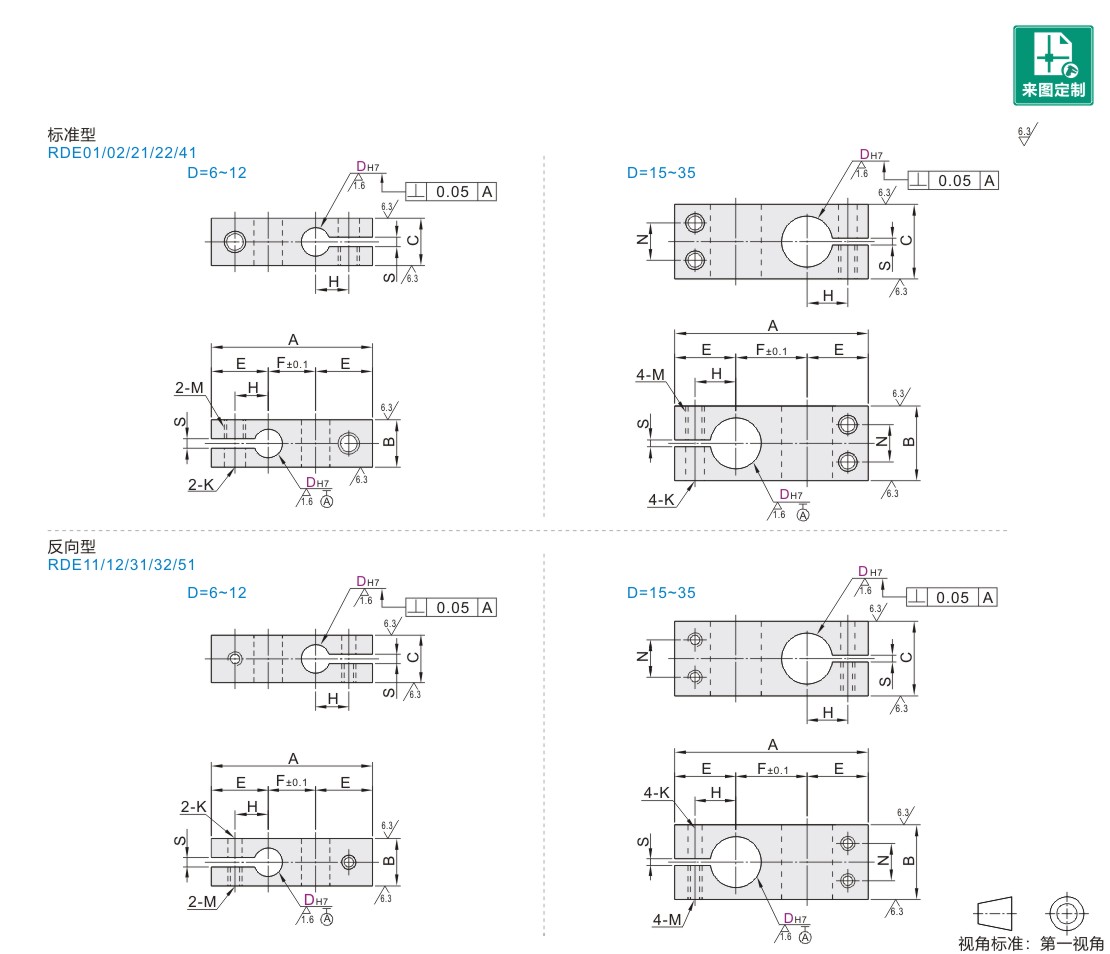

            参数图



            选型表

            型号 A B C E F H N M K S
            代码 DH7
            标准型   反向型
            RDE01   RDE11
            RDE02   RDE12
            RDE21   RDE31
            RDE22   RDE32
            RDE41   RDE51            		 6     +0.012        0        34 10 10 12 10 7 — M4 4.5 1.2~2.3
            8     +0.015      0      41 12 12 14 13 8 M5 5.5
            10 45 16 16 15 15 9
            12    +0.018      0        49 16 17 10
            15 57 22 22 18 21 12 11
            16*
            20     +0.021      0       69 28 28 22 25 15 14 M6 6.6
            25 83 32 32 25 33 18 16
            30 95 40 40 29 37 21 20 M8 9
            35     +0.025         0         107 45 45 32 43 24 24



            带*仅适用于标准型RDE01/02/21/22/41。
