        支柱固定夹 异径正交 标准型 反向型 开口式夹紧固定型 无安装孔

        条件筛选：

        尺寸选择方式 孔距固定型
        可配支柱数量 2
        固定夹外型 方型
        固定夹安装孔 无安装孔
        固定夹种类 正交
        把手 无把手
        支柱双孔类型 异径
        适用支柱形状 圆形
        种类筛选 支柱用固定夹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质
            		 表面处理
            		 附件(螺钉）
            国标 相当
            RDG01 标准型 Q235 SS400 发黑 TAC01
            RDG02 喷细砂无电解镀镍 TAC21
            RDG21 LD31 A6063  黑色阳极氧化 TAC01
            RDG22 本色阳极氧化 TAC21
            RDG41 0Cr18Ni9 SUS304 —
            RDG11 反向型 Q235 SS400 发黑 TAC01
            RDG12 喷细砂无电解镀镍 TAC21
            RDG31 LD31 A6063 黑色阳极氧化 TAC01
            RDG51 0Cr18Ni9 SUS304 — TAC21



            如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。



            附件螺钉

            D RDG01/11/21/31 RDG02/12/22/41/51
            8  对应
            代码
            TAC01            		 M4×8/M4×12 各1个 对应
            代码
            TAC21            		 M4×8/M4×12 各1个
            10  M5×10/M5×12 各1个 M5×10/M5×12 各1个
            12  M5×16  2个 M5×16  2个
            15  M5×16/M5×20 各2个 M5×16/M5×20 各2个
            20  M6×20/M6×25 各2个 M6×20/M6×25 各2个
            25  M6×25/M6×30 各2个 M6×25/M6×30 各2个
            30  M8×30/M8×35 各2个 M8×30/M8×35 各2个
            35  M8×35/M8×40 各2个 M8×35/M8×40 各2个
            40  M8×40/M8×45 各2个 —
            50  M10×45/M10×55 各2个 —







            DH7/D1H7公差和垂直度均为开口槽加工前的标准。

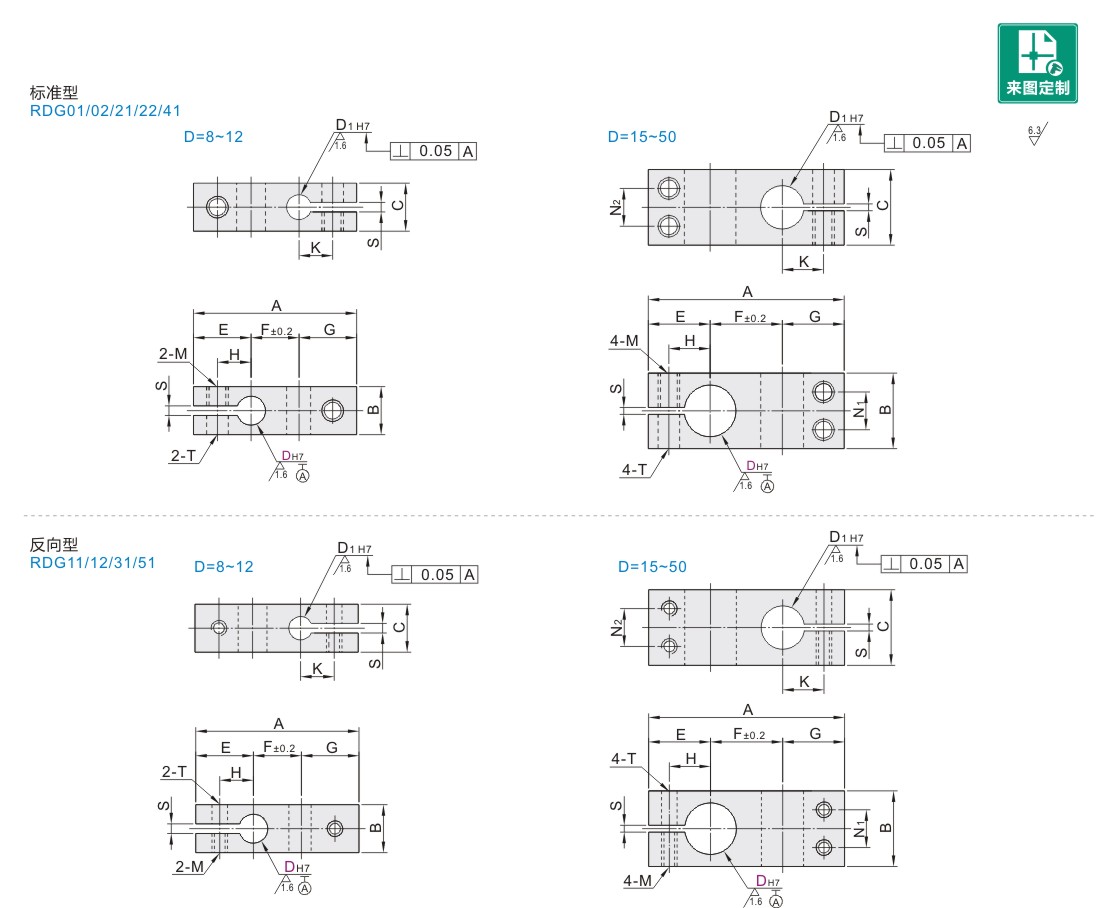

            参数图



            选型表

            型号
            		 D1H7
            		 A
            		 B
            		 C
            		 E
            		 F
            		 G
            		 H
            		 K
            		 N1
            		 N2
            		 M
            		 T
            		 S
            代码 DH7
            标准型
            RDG01   RDG02
            RDG21   RDG22
            RDG41
            反向型
            RDG11   RDG12
            RDG31   RDG51            		 8 +0.015 0     6 +0.012 0    37 12 9 13 12 12 8 7 — — M4 4.5 1.2~2.3
            10 8 +0.015 0     43 16 12 15 14 14 9 8 M5 5.5
            12 +0.018 0     10 47 16 16 16 15 10 9
            15 51 22 18 18 18 12 11 9
            20 +0.021 0     15 +0.018
            0                		 65 28 22 22 23 20 15 13 14 11 M6 6.6
            25 73 32 25 25 28 18 16 14
            30 20 +0.021 0     85 40 30 29 32 24 21 16 20 15 M8 9
            35 +0.025 0     25 98 45 35 32 39 27 24 19 24 20
            RDG01  RDG11 40 30 106 50 40 34 43 29 26 21 25 2.5~3.5
            50 35 +0.025 0     130 65 50 43 52 35 33 25 28 28 M10 11
