        支柱固定夹 异径正交 孔距选择型 孔距指定型 有安装孔 开口式夹紧固定型

        条件筛选：

        尺寸选择方式 孔距固定型
        可配支柱数量 2
        固定夹外型 方型
        固定夹安装孔 有安装孔
        固定夹种类 正交
        把手 无把手
        支柱双孔类型 异径
        支柱固定方式 开口式夹紧固定
        适用支柱形状 圆形
        种类筛选 支柱用固定夹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质
            		 表面处理
            		 附件
            国标 相当 紧定螺钉 内六角螺钉
            RDH61 异径正交 45 S45C 发黑 TAY01 TAC01
            RDH62 喷细砂无电解镀镍 TAY02 TAC21
            RDH71 LD31 A6063 黑色阳极氧化 TAY01 TAC01
            RDH72 本色阳极氧化 TAY02 TAC21
            RDH81 0Cr18Ni9 SUS304 — TAY02 TAC21



            如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。







            DH7/VH7公差为开口槽加工前的公差。

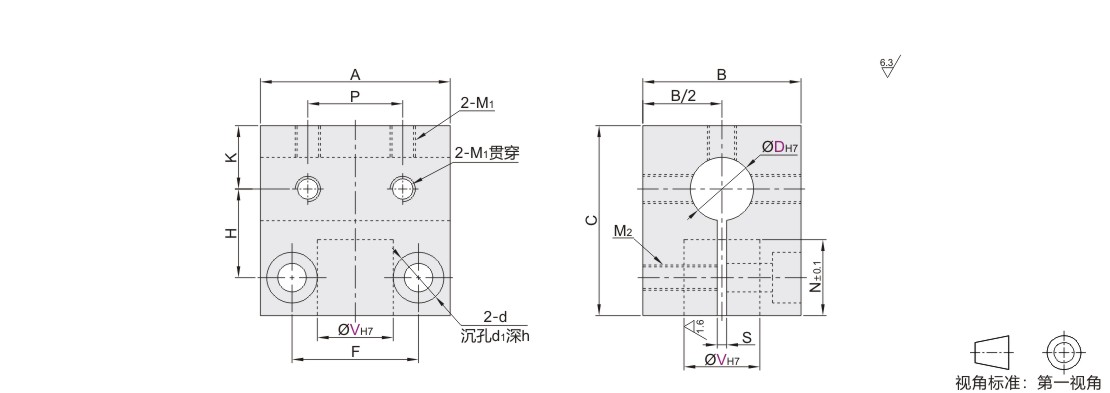

            参数图



            选型表

            型号 VH7 A B C F P H K N S M1 M2 d d1 h
            代码 DH7
            RDH61
            RDH62
            RDH71
            RDH72
            RDH81            		 10 +0.015 0      12 +0.018
            0                		 30 25 30 20 15 14 10 13 1.2~1.8 M4 M4 4.5 8 5
            13 32 22
            14
            12
            		 +0.018 0     14 35 30 35 23 15 15.5 12 15 M5 M5 5.5 9.5 5.5
            15
            16
            14 16 40 35 38 28 20 17 13.5
            18 45 40 43 32 20 20 M6 M6 6.5 11 6.5
            20 +0.021 0    1.2~2.3
            15 16 +0.018
            0               		 40 35 38 28 20 17 15 1.2~1.8 M5 M5 5.5 9.5 5.5
            18 45 40 43 32 20 20 M6 M6 6.5 11 6.5
            20 +0.021 0     1.2~2.3
            16 18 +0.018 0      1.2~1.8
            20 +0.021 0     1.2~2.3
            18 20 45 40 45 32 20 21 14.5
            25 50 45 50 37 23.5 25
            20 +0.021 0     25 53 25 16
            30 63 55 58 46 30 27.5 30 M8 8.5 14 8.5
            25 30 63 30 18.5





            附件螺钉

            D
            		 V
            		 紧定螺钉
            		 内六角螺钉
            RDH61/71
            		 RDH62/72/81
            		 RDH61/71
            		 RDH62/72/81
            10 12/13/14 对应代码
            TAY01
            		 M4×5  4个 对应 代码
            TAY02            		 M4×5  4个     对应     代码
              TAC01            		 M4×18  2个    对应    代码
            TAC21            		 M4×18  2个
            12 14/15/16 M5×5  4个 M5×5  4个 M5×22  2个 M5×22  2个
            14 16 M5×6  4个 M5×6  4个 M5×25  2个 M5×25  2个
            18/20 M6×6  4个 M6×6  4个 M6×30  2个 M6×30  2个
            15 16 M5×6  4个 M5×6  4个 M5×25  2个 M5×25  2个
            18/20 M6×6  4个 M6×6  4个 M6×30  2个 M6×30  2个
            16 18/20 M6×5  4个 M6×5  4个 M6×30  2个 M6×30  2个
            18 20 M6×5  4个 M6×5  4个 M6×30  2个 M6×30  2个
            25 M6×5  4个 M6×5  4个 M6×35  2个 M6×35  2个
            20 25 M6×5  4个 M6×5  4个 M6×35  2个 M6×35  2个
            30 M6×5  4个 M6×5  4个 M8×45  2个 M8×45  2个
            25 30 M6×5  4个 M6×5  4个 M8×45  2个 M8×45  2个
