      固定夹表面处理

      产品选型

      D

      图片仅供参考，请以已选的规格为准

        支柱固定夹 同径正交 圆形底座型 螺孔型 开口式夹紧固定型

        条件筛选：

        可配支柱数量 2
        固定夹外型 异型
        固定夹安装孔 螺孔
        固定夹材质 A6063
        固定夹种类 正交
        把手 无把手
        支柱双孔类型 同径
        支柱固定方式 开口式夹紧固定
        适用支柱形状 圆形
        种类筛选 支柱用固定夹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            国标 相当
            RDH91   圆形底座型
            		    LD31     A6063 本色阳极氧化
            RDH92 黑色阳极氧化



            附件螺钉

            D RDH91
            		 RDH92
            8 对应代码TAC21 M4×8  2个    对应代码  TAC01 M4×8  2个
            10 M5×10  2个 M5×10  2个
            12 M5×10  2个 M5×10  2个
            15 M6×12  2个 M6×12  2个
            16 M6×12  2个 M6×12  2个
            20 M6×18  2个 M6×18  2个







            DH7公差为开口槽加工前的标准。

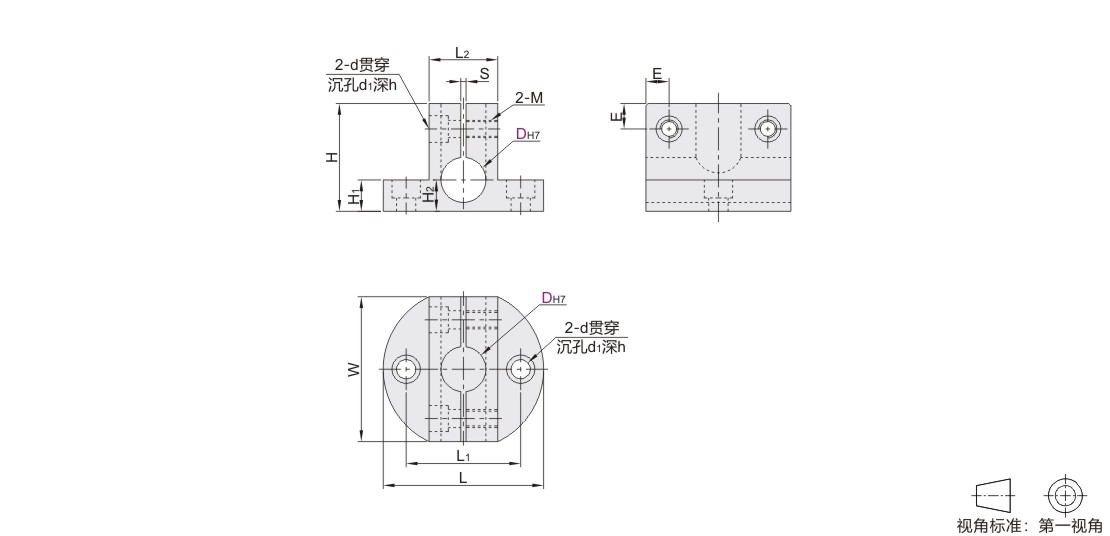

            参数图



            选型表

            型号 L L1 L2 W H H1 H2 E d d1 h M S
            代码 DH7
            RDH91
            RDH92            		 8 +0.015 0     31.5 22 22 14 20 7 7 4.5 4.5 7.5 4 M4 1~1.3
            10 38 27 16 35 24 8 8 5.5 5.5 9 5 M5
            12 +0.018 0     25
            15 45 32 20 41 30 10 10 6.5 6.5 10.5 6 M6
            16 31
            20 +0.021 0     50 36 25 44 35 12.5 12.5
