图片仅供参考，请以已选的规格为准
支柱固定夹 同径平行 孔距选择型 孔距指定型 标准型 薄型 开口式夹紧固定型 无安装孔
条件筛选：
可配支柱数量 2
固定夹外型 方型
固定夹安装孔 无安装孔
固定夹材质 SS400
固定夹种类 平行
把手 无把手
支柱双孔类型 同径
支柱固定方式 开口式夹紧固定
适用支柱形状 圆形
种类筛选 支柱用固定夹
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
厚度
固定夹表面处理
尺寸选择方式
产品选型
D
P
技术图档
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
附件 (螺钉) |
||
| 国标 | 相当 | |||||
| RDJ01 | 孔距选择型 | 标准型 | Q235 | SS400 | 发黑 | TAC01 |
| RDJ02 | 喷细砂无电解镀镍 | TAC21 | ||||
| RDJ11 | 薄型 | 发黑 | TAC01 | |||
| RDJ12 | 喷细砂无电解镀镍 | TAC21 | ||||
| RDJ21 | 孔距指定型 | 标准型 | 发黑 | TAC01 | ||
| RDJ22 | 喷细砂无电解镀镍 | TAC21 | ||||
| RDJ31 | 薄型 | 发黑 | TAC01 | |||
| RDJ32 | 喷细砂无电解镀镍 | TAC21 | ||||
如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
附件螺钉
| D | RDJ01/11/21/31 | RDJ02/12/22/32 | ||||||||||
| 8 | 对应 代码TAC01 | M5×16 2个 | 对应 代码TAC21 | M5×16 2个 | ||||||||
| 10 | M5×16 2个 | M5×16 2个 | ||||||||||
| 12 | M5×16 2个 | M5×16 2个 | ||||||||||
| 15 | M5×20 4个* | M5×20 4个* | ||||||||||
| 20 | M6×25 4个* | M6×25 4个* | ||||||||||
| 25 | M6×30 4个* | M6×30 4个* | ||||||||||
| 30 | M8×35 4个* | M8×35 4个* | ||||||||||
| 35 | M8×40 4个* | M8×40 4个* | ||||||||||
注：带*为标准型固定夹(RDJ01/02/21/22)的附
件螺钉数量，薄型固定夹(RDJ11/12/31/32)
的附件螺钉数量为2个。
DH7公差和平行度均为开口槽加工前的标准。

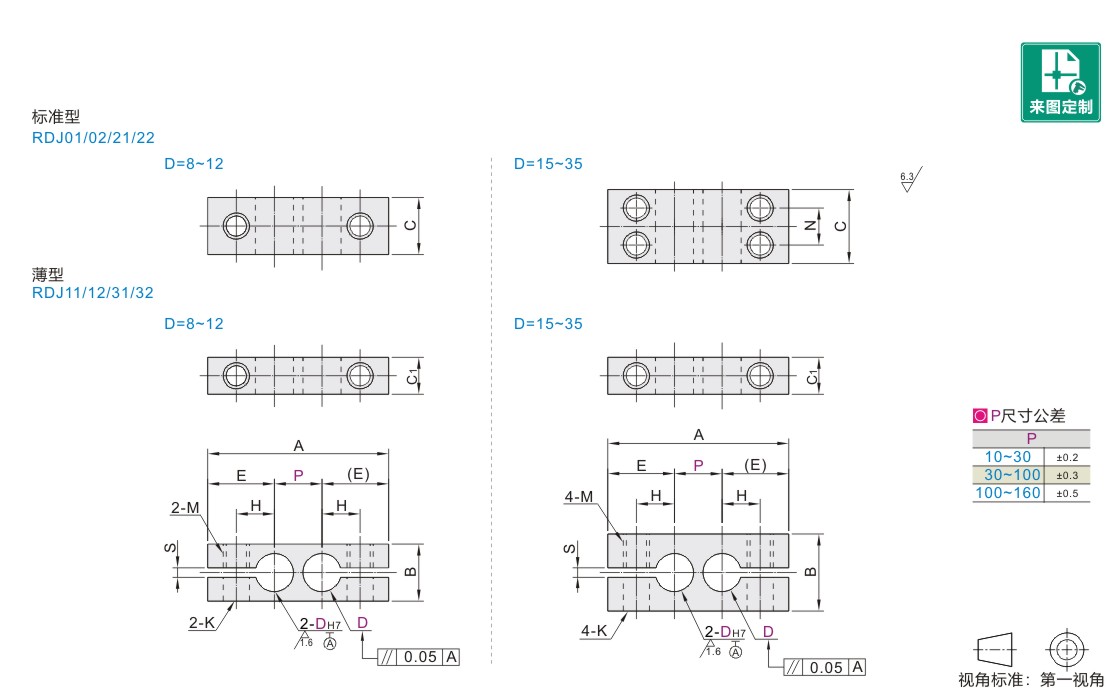

参数图
RDJ01~12
| 型号 |
P |
A |
B |
C |
C1 |
E |
H |
N |
M |
K |
S |
||
| 代码 | DH7 |
||||||||||||
| 标准型 RDJ01 RDJ02 薄型 RDJ11 RDJ12 |
8 | +0.015 0 | 10 15 20 25 | A=P+2E | 12 | 12 | — | 14 | 8 | — | M5 | 5.5 | 1.2~2.3 |
| 10 | 15 20 25 30 | 16 | 16 | 9 | 15 | 9 | |||||||
| 12 | +0.018 0 |
16 | 10 | ||||||||||
| 15 | 20 25 30 40 | 22 | 22 | 12 | 18 | 12 | 11 | ||||||
| 20 | +0.021 0 | 25 30 40 50 | 28 | 28 | 16 | 22 | 15 | 14 | M6 | 6.6 | |||
| 25 | 30 40 50 75 | 32 | 32 | 25 | 18 | 16 | |||||||
| 30 | 50 75 100 150 | 40 | 40 | 19 | 29 | 21 | 20 | M8 | 9 | ||||
| 35 | +0.025 0 | 45 | 45 | 22 | 32 | 24 | 24 | ||||||
RDJ21~32
| 型号 | 最小单位1 | A |
B |
C |
C1 |
E |
H |
N |
M |
K |
S |
||
| 代码 | DH7 |
P | |||||||||||
| 标准型 RDJ21 RDJ22 薄型 RDJ31 RDJ32 |
8 | +0.015 0 | 10~30 | A=P+2E | 12 | 12 | — | 14 | 8 | — | M5 | 5.5 | 1.2~2.3 |
| 10 | 15~35 | 16 | 16 | 9 | 15 | 9 | |||||||
| 12 | +0.018 0 | 16 | 10 | ||||||||||
| 15 | 20~45 | 22 | 22 | 12 | 18 | 12 | 11 | ||||||
| 20 | +0.021 0 | 25~55 | 28 | 28 | 16 | 22 | 15 | 14 | M6 | 6.6 | |||
| 25 | 30~80 | 32 | 32 | 19 | 25 | 18 | 16 | ||||||
| 30 | 50~160 | 40 | 40 | 29 | 21 | 20 | M8 | 9 | |||||
| 35 | +0.025 0 | 45 | 45 | 22 | 32 | 24 | 24 | ||||||
-
