固定夹种类
固定夹表面处理
产品选型
D
图片仅供参考，请以已选的规格为准
带固定把手支柱固定夹 螺孔平行型 标准型 薄型 螺孔垂直型 薄型 螺孔型 开口式夹紧固定型
条件筛选：
可配支柱数量 1
固定夹外型 方型
固定夹安装孔 螺孔
固定夹材质 S45C
把手 带固定把手
支柱固定方式 开口式夹紧固定
适用支柱形状 圆形
种类筛选 带固定把手支柱固定夹
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
附件(固定把手) |
||
| 国标 | 相当 | |||||
| REC01 | 螺孔平行型 |
标准型 | 45 | S45C | 发黑 | HAD36 |
| REC02 | 喷细砂无电解镀镍 | |||||
| REC11 | 薄型 | 发黑 | ||||
| REC12 | 喷细砂无电解镀镍 | |||||
| REC21 | 螺孔垂直型 | 薄型 | 发黑 | |||
| REC22 | 喷细砂无电解镀镍 | |||||
如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
Dh7公差和垂直度均为开口槽加工前的标准。

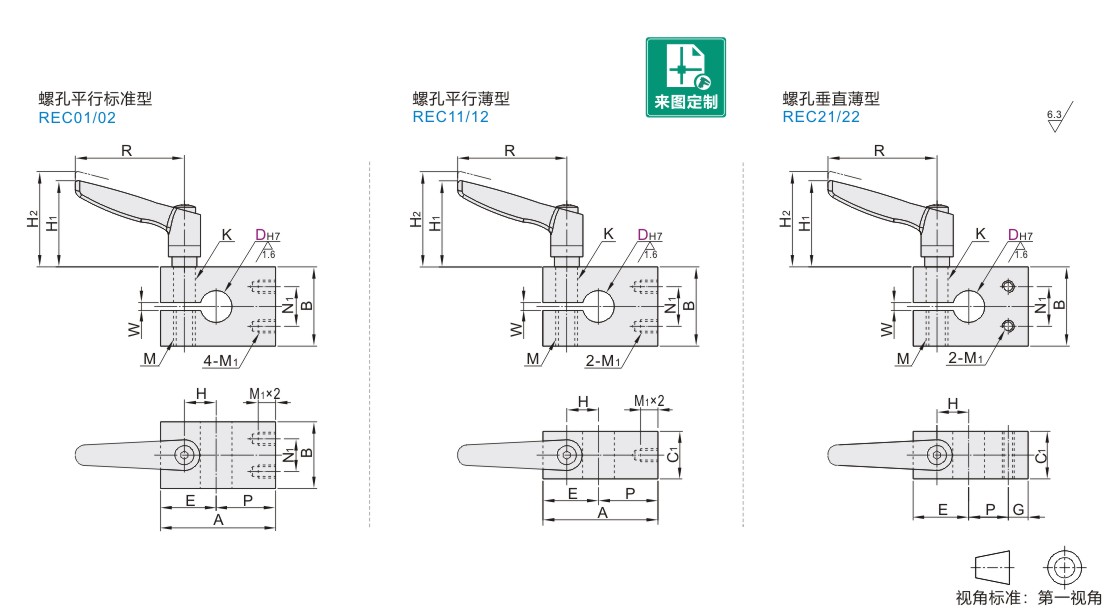

参数图
螺孔平行标准型
| 型号 |
P |
A |
B |
E |
H |
N1 |
M1 |
M |
K |
W |
H1 |
H2 |
R |
附件固定把手 |
||
| 代码 | DH7 |
|||||||||||||||
| REC01 REC02 |
10 | +0.015 0 |
16 | 32 | 16 | 16 | 10 | 8 | M4 | M6 | 6.6 | 1.2~2.3 | 34.5 | 37.5 | 44 | HAD36-M6-L16-J |
| 12 | +0.018 0 |
18 | 35 | 17 | 11 | |||||||||||
| 15 | 25 | 47 | 22 | 22 | 14 | 12 | M5 | M8 | 9 | 44.8 | 48.8 | 62.5 | HAD36-M8-L20-J | |||
| 20 | +0.021 0 |
30 | 54 | 28 | 24 | 16 | 16 | M6 | M10 | HAD36-M8-L25-J | ||||||
| 25 | 33 | 62 | 32 | 29 | 20 | 20 | 11 | 53.7 | 57.7 | 77.5 | HAD36-M10-L32-J | |||||
| 30 | 37 | 68 | 40 | 31 | 22 | 25 | M8 | HAD36-M10-L40-J | ||||||||
| 35 | +0.025 0 |
40 | 77 | 45 | 37 | 26 | 28 | M12 | 13 | 67.2 | 71.2 | 92 | HAD36-M12-L40-J | |||
螺孔平行薄型
| 型号 |
P |
A |
B |
C1 |
E |
H |
N1 |
M1 |
M |
K |
W |
H1 |
H2 |
R |
附件固定把手 |
||
| 代码 | DH7 |
||||||||||||||||
| REC11 REC12 |
10 | +0.015 0 |
16 | 31 | 16 | 9 | 15 | 9 | 8 | M4 | M5 | 5.5 | 1.2~2.3 | 34.5 | 37.5 | 44 | HAD36-M5-L16-J |
| 12 | +0.018 0 |
18 | 34 | 16 | 10 | ||||||||||||
| 15 | 25 | 45 | 22 | 12 | 20 | 12 | 12 | M5 | HAD36-M5-L20-J | ||||||||
| 20 | +0.021 0 |
30 | 52 | 28 | 16 | 22 | 15 | 16 | M6 | M6 | 6.6 | HAD36-M6-L25-J | |||||
| 25 | 33 | 58 | 32 | 19 | 25 | 18 | 20 | HAD36-M6-L32-J | |||||||||
| 30 | 37 | 66 | 38 | 29 | 21 | 25 | M8 | ||||||||||
| 35 | +0.025 0 |
40 | 72 | 45 | 22 | 32 | 24 | 28 | M8 | 9 | 44.8 | 48.8 | 62.5 | HAD36-M8-L40-J | |||
螺孔垂直薄型
| 型号 | P |
A |
B |
C1 |
E |
G |
H |
N1 |
M1 |
M |
K |
W |
H1 |
H2 |
R |
附件固定把手 |
||
| 代码 | DH7 |
|||||||||||||||||
| REC21 REC22 |
10 | +0.015 0 |
11 | 31 | 16 | 9 | 15 | 5 | 9 | 8 | M4 | M5 | 5.5 | 1.2~2.3 | 34.5 | 37.5 | 44 | HAD36-M5-L16-J |
| 12 | +0.018 0 |
13 | 34 | 16 | 10 | HAD36-M5-L16-J | ||||||||||||
| 15 | 17 | 45 | 22 | 12 | 20 | 8 | 12 | 12 | M5 | HAD36-M5-L20-J | ||||||||
| 20 | +0.021 0 |
20 | 52 | 28 | 16 | 22 | 10 | 15 | 16 | M6 | M6 | 6.6 | HAD36-M6-L25-J | |||||
| 25 | 23 | 58 | 32 | 19 | 25 | 18 | 20 | HAD36-M6-L32-J | ||||||||||
| 30 | 27 | 66 | 38 | 29 | 21 | 25 | M8 | HAD36-M6-L32-J | ||||||||||
| 35 | +0.0250 | 30 | 72 | 45 | 22 | 32 | 24 | 28 | M8 | 9 | 44.8 | 48.8 | 62.5 | HAD36-M8-L40-J | ||||
-
