      固定夹外型

      固定夹表面处理

      产品选型

      规格

      图片仅供参考，请以已选的规格为准

        带固定把手旋转接头 圆法兰型 对边法兰型 沉孔型

        条件筛选：

        可配支柱数量 1
        固定夹安装孔 沉孔
        固定夹材质 S45C
        把手 带固定把手
        支柱固定方式 无
        适用支柱形状 圆形
        种类筛选 带固定把手旋转接头型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            		 附件(固定把手)
            国标 相当
            REF01 圆法兰型 45 S45C 发黑 HAF74
            REF02 无电解镀镍
            REF21 对边法兰型 发黑
            REF22 无电解镀镍



            如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
            内部有挡块，可防止360°转动。

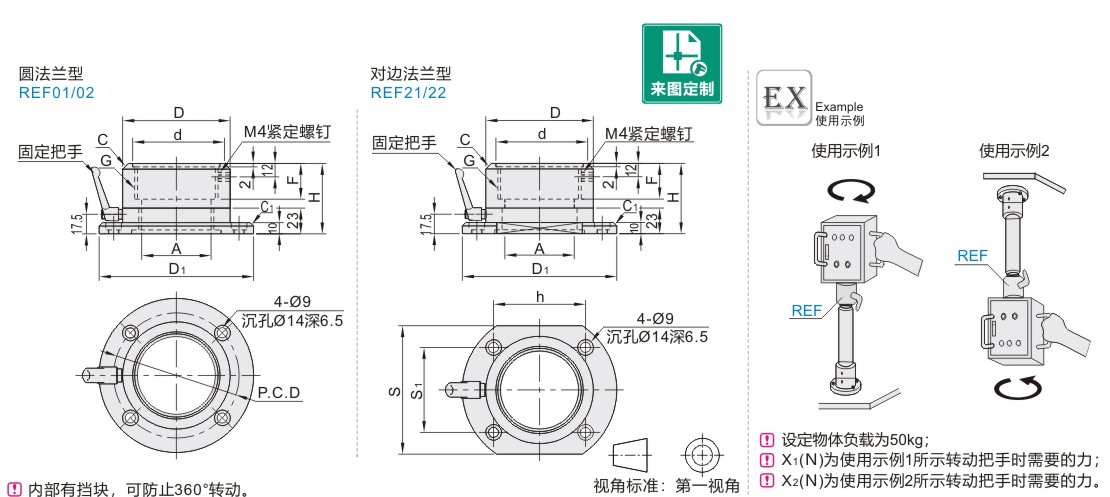

            参数图



            选型表

            型号 A D D1 G(PF) F H C d P.C.D C1 S S1 h 适用管 ※参考值
            代码 规格 X1(N) X2(N)
            圆法兰型    对边法兰型
              REF01         REF21
              REF02         REF22            		 28 20 50 85 G1 23 55 3 35 65 1.5 52 34 56 G28 16.4 23.5
            36 28 60 95 G1-1/4 26 58 45 75 62 44 62 G36 17.2 24.8
            42 33 65 100 G1-1/2 5 50 80 67 49 64 G42 18.4 30.3
            54 48 80 120 G2 27 59 64 95 3 82 64 72 G54 19.6 32.3
            70 62 96 138 G2-1/2 32 63 78 112 98 76 82 G70 20.8 33.4
            82 72 106 148 G3 37 68 90 122 108 86 88 G80 22 34.1
            92 85 118 160 G3-1/2 103 134 120 94 96 G92 23.2 36.7



            适用钢管标准：JIS C 8305。
