固定夹外型
产品选型
规格
图片仅供参考，请以已选的规格为准
带固定把手旋转接头 单侧法兰型 双侧法兰型 沉孔型
条件筛选：
可配支柱数量 1
固定夹安装孔 沉孔
固定夹材质 S45C
固定夹表面处理 无电解镀镍
把手 无把手
支柱固定方式 无
适用支柱形状 圆形
种类筛选 带固定把手旋转接头型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
附件 (固定把手) |
|
| 国标 | 相当 | ||||
| REF51 | 单侧法兰型 | 45 | S45C | 无电解镀镍 | HAF74 |
| REF61 | 双侧法兰型 | ||||
内部有挡块，可防止360°转动。

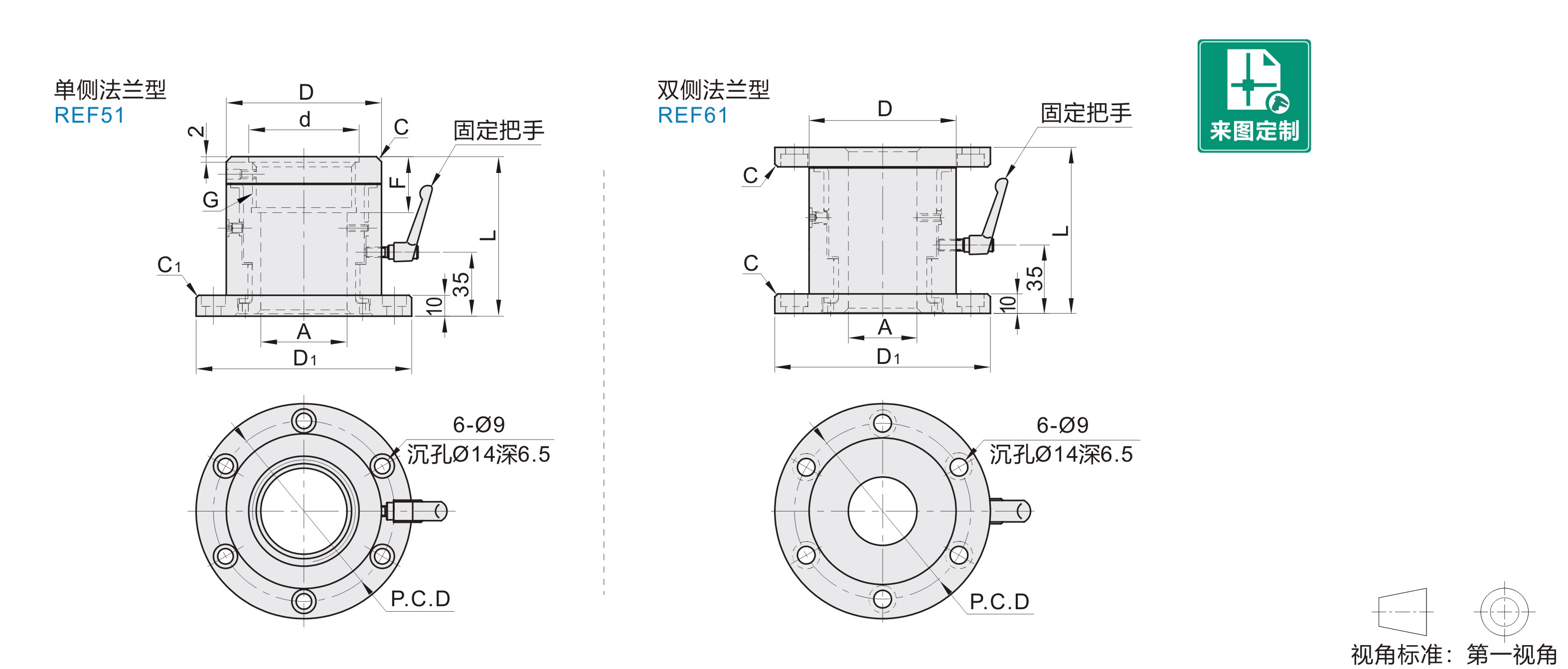

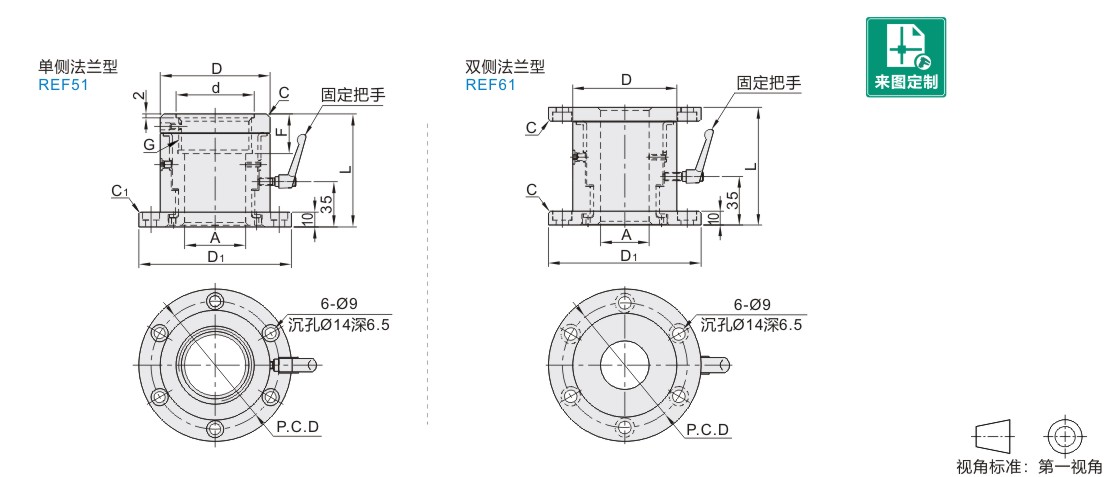

参数图
选型表
单侧法兰型
| 型号 |
A |
D |
D1 |
G(PF) |
F |
L |
C |
d |
P.C.D |
C1 |
适用管 |
容许力矩负载 (计算值)N·m |
|
| 代码 | 规格 | ||||||||||||
| REF51 | 42 | 35 | 75 | 110 | G1-1/2 | 26 | 85 | 3 | 50 | 90 | 1.5 | G42 | 300 |
| 54 | 50 | 90 | 125 | G2 | 27 | 64 | 105 | G54 | 500 | ||||
| 70 | 65 | 105 | 140 | G2-1/2 | 32 | 78 | 120 | G70 | 750 | ||||
| 82 | 80 | 120 | 155 | G3 | 37 | 90 | 92 | 135 | G82 | 1000 | |||
适用钢管标准：JIS C 8305。 上表中容许力矩负载仅供参考。
双侧法兰型
| 型号 |
A |
D |
D1 |
L |
C |
P.C.D |
容许力矩负载 (计算值)N·m |
|
| 代码 | 规格 | |||||||
| REF61 | 42 | 35 | 75 | 110 | 85 | 1.5 | 90 | 300 |
| 54 | 50 | 90 | 125 | 105 | 500 | |||
| 70 | 65 | 105 | 140 | 120 | 750 | |||
| 82 | 80 | 120 | 155 | 90 | 135 | 1000 | ||
上表中容许力矩负载仅供参考。
-
