      图片仅供参考，请以已选的规格为准

        圆形支柱 一端内螺纹型 一端外螺纹型 带扳手槽型

        品牌名称：

        怡合达

        条件筛选：

        结构类型 单件
        轴身加工 带扳手槽形
        支柱形状 圆形支柱
        种类筛选 支柱

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            支柱材质

            支柱表面处理

            轴端形状

            产品选型

            D

            L

            15~1020
            /1

            SC

            0~1000
            /1

            M

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图

            一端内螺纹型/一端外螺纹型

            带扳手槽型   材质   表面处理
            一端内螺纹型    一端外螺纹型  国标 相当
            RAC01 RAC11 Q235 SS400 —
            RAC02  RAC12  发黑
            RAC03   RAC13  无电解镀镍
            RAC06 RAC16 0Cr18Ni9  SUS304  —



            L 公差
            15~300 ±0.2
            301~600 ±0.3
            601~1020 ±0.4



            Q235材质的产品出货时带有防锈油。

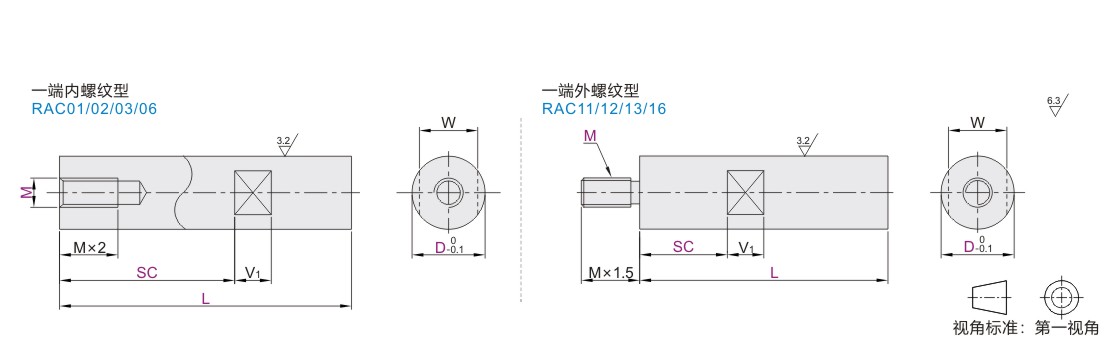

            参数图



             选型表

            型号
            		 最小单位1
            		    M
            		 W V1
            代码 D L SC
            一端内螺纹型
            RAC01
            RAC02
            RAC03
            RAC06
            一端外螺纹型
            RAC11
            RAC12
            RAC13
            RAC16            		 5 15~60 0~50   2.6  3 4  10
            6       3  4 5
            8 20~160 0~150       3  4  5 7
            10  20~360 0~350           4  5  6 8
            12  25~420 0~398               5  6  8 10  12
            15  35~520 0~508                   6  8  10 13
            20  40~520                   6  8  10  12 17
            25  55~620 0~608                   6  8  10  12  16 22
            30  65~720 0~705                   6  8  10  12  16  20 27  16
            35  80~820 0~805                       8  10  12  16  20 30
            40  80~920 0~900                           10  12  16  20  24 36  20
            50  80~ 1020 0~1000                                 12  16  20  24 41
