      图片仅供参考，请以已选的规格为准

        圆形支柱 两端外螺纹型 带扳手槽型

        条件筛选：

        结构类型 单件
        轴端形状 两端外螺纹形
        轴身加工 带扳手槽形
        支柱形状 圆形支柱
        种类筛选 支柱

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            代码

            参数选型

            支柱材质

            支柱表面处理

            产品选型

            D

            L

            15.0~1020.0
            /0.5

            F

            5.0~120.0
            /0.5

            SC

            0~1000.0
            /0.5

            M

            N

            技术图档

            3D预览

            可选加工参数

            材质图

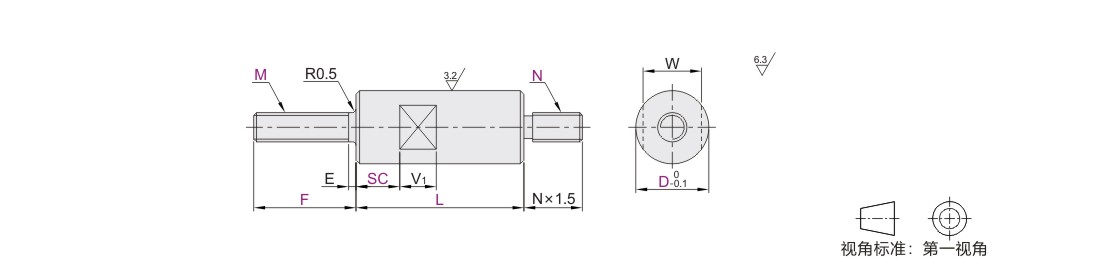

            参数图

            材质图
            带扳手槽型
            代码  类型 材质 表面处理
            国标 相当
            RAH31 两端外螺纹型 带扳手槽型 Q235 SS400 —
            RAH32 发黑
            RAH33 无电解镀镍
            RAH36 0Cr18Ni9 SUS304 —



            L 公差
            15~300  ±0.2
            300.5~600 ±0.3
            600.5~1020 ±0.4

            Q235材质的产品出货时带有防锈油。


            参数图



             选型表

            型号 最小单位0.5     M N  W V1 E
            代码 D L F SC
            RAH31
            RAH32
            RAH33
            RAH36            		 5 15.0~60.0 5.0~25.0    0~50.0   2.6  3   2.6  3 4 10 1.0
            6 5.0~30.0          3  4          3  4 5
            8 20.0~160.0 5.0~40.0     0~150.0              4  5              4  5 7 1.6
            10 20.0~360.0 8.0~45.0     0~350.0              4  5  6              4  5  6 8 2.0
            12 25.0~420.0 8.0~55.0     0~408.0                  5  6  8                  5  6  8 10 12 2.5
            15 30.0~520.0 10.0~60.0     0~508.0                          6  8  10                      6  8  10 13 3.0
            20 40.0~520.0 15.0~75.0                          6  8  10  12                                                  6  8  10  12 17 3.5
            25 55.0~620.0 20.0~80.0     0~610.0                          6  8  10  12  16                          6  8  10  12  16 22 4.0
            30 65.0~720.0 25.0~90.0     0~705.0                          6  8  10  12  16  20                          6  8  10  12  16  20 27 16 5.0
            35 80.0~820.0 30.0~100.0     0~805.0                               8  10  12  16  20  24                           8  10  12  16  20  24 30 6.0
            40 80.0~920.0 35.0~110.0     0~900.0                                    10  12  16  20  24                                 10  12  16  20  24 36 20
            50 80.0~1020.0 40.0~120.0     0~1000.0                                           12  16  20  24                                      12  16  20  24 41
