      图片仅供参考，请以已选的规格为准

        圆形支柱 两端内螺纹型 L尺寸指定型 标准型 带扳手槽型 轴身不加工

        品牌名称：

        怡合达

        条件筛选：

        结构类型 单件
        尺寸选择方式 L尺寸指定型
        轴端形状 两端内螺纹形
        支柱形状 圆形支柱
        种类筛选 支柱

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            支柱材质

            支柱表面处理

            轴身加工

            产品选型

            D

            L

            8~1020
            /0.5

            SC

            0~1000
            /1

            技术图档

            3D预览

            可选加工

            材质图

            参数图

            材质图

            两端内螺纹型

            L尺寸指定型 材质 表面处理
            标准型 带扳手槽型   国标   相当
            RAD01 RAD11 Q235 SS400 —
            RAD02 RAD12 发黑
            RAD03 RAD13 无电解镀镍
            RAD06 RAD16 0Cr18Ni9 SUS304 —
            RAD08 RAD18  LY11 A2017 本色阳极氧化



            Q235材质的产品出货时带有防锈油。

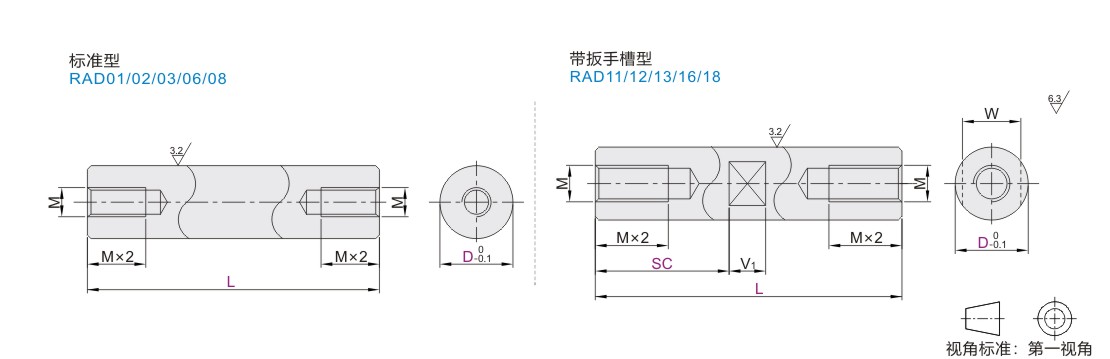

            参数图



            RAD01~08

            型号 最小单位0.5 M
            代码     D L
            标准型
            RAD01
            RAD02
            RAD03
            RAD06
            RAD08
            		     5  8.0~60.0  2.6
                6   3
                8  10.0~160.0  4
                10  15.0~360.0   5
                12  25.0~420.0   6
                15  25.0~520.0   8
                20  30.0~520.0 10
                25  40.0~620.0 12
                30  50.0~720.0 16
                35  50.0~820.0 16
                40  60.0~920.0 20
                50  75.0~ 1020.0 24



            RAD11~18

            型号 最小单位0.5 最小单位1 M W V1
            代码 D L SC
            带扳手槽型
            RAD11
            RAD12
            RAD13
            RAD16
            RAD18            		 5  10 0~60 0 0~50 2.6  4 10
            6  3  5
            8  10.0~ 160.0  0~ 150 4 7
            10  15.0~360.0  0~350 5  8
            12  25.0~420.0  0~408 6 10 12
            15  25.0~520.0  0~508 8 13
            20  30.0~520.0   10  17
            25  40.0~620.0 0~610   12  22
            30  50.0~720.0 0~705   16  27 16
            35  50.0~820.0 0~805   16  30
            40  60.0~920.0 0~900   20  36 20
            50  75.0~ 1020.0 0~ 1000   24  41
