        圆形支柱 一端外螺纹一端内螺纹型 L尺寸指定型 标准型 带扳手槽型 轴身不加工

        条件筛选：

        结构类型 单件
        尺寸选择方式 L尺寸指定型
        轴端形状 两端内外螺纹形
        支柱形状 圆形支柱
        种类筛选 支柱

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            支柱材质

            支柱表面处理

            轴身加工

            产品选型

            D

            L

            15.0~1020.0
            /0.5

            SC

            0~1000
            /1

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            L尺寸指定型 材质 表面处理
            标准型 带扳手槽型 国标 相当
            RAF01 RAF11 Q235 SS400 —
            RAF02 RAF12 发黑
            RAF03 RAF13 无电解镀镍
            RAF06 RAF16 0Cr18Ni9 SUS304 —



            L 公差
            15~300 ±0.2
            300.5~600 ±0.3
            600.5~1020 ±0.4



            Q235材质的产品出货时带有防锈油。

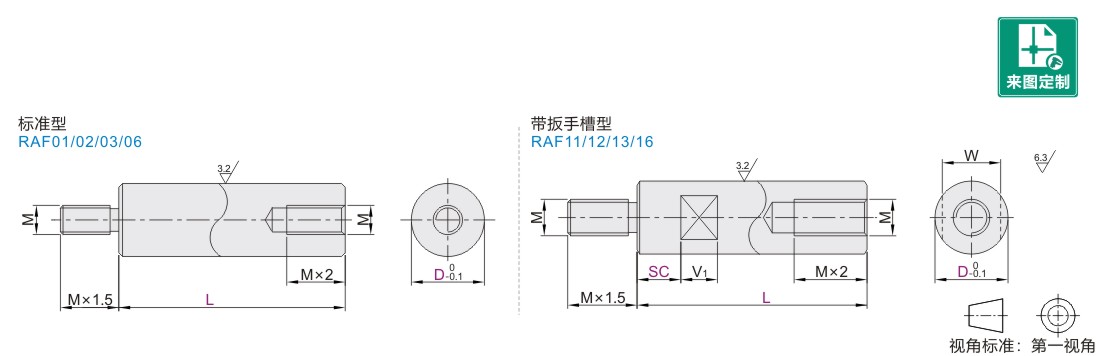

            参数图



            RAF01~06

            型号 最小单位0.5 M
            代码 D L
            RAF01
            RAF02
            RAF03
            RAF06            		 5  15.0~60 2.6
            6  3
            8  20.0~160 4
            10  20.0~360 5
            12  25.0~420 6
            15  30.0~520 8
            20  35.0~520 10
            25  45.0~620 12
            30  55.0~720 16
            35  55.0~820
            40  65.0~920 20
            50  80.0~1020 24



            RAF11~16

            型号 最小单位0.5 最小单位1 M W V1
            代码 D L  SC
            RAF11
            RAF12
            RAF13
            RAF16            		 5  15.0~60.0 0~52 2.6  4  8
            6  3  5
            8  20.0~160.0 0~ 152 4  7
            10  20.0~360.0 0~350 5  8
            12  25.0~420.0 0~408 6  10  10
            15  30.0~520.0 0~508 8  13
            20  35.0~520.0 10  17
            25  45.0~620.0 0~610 12  22
            30  55.0~720.0 0~705 16  27  16
            35  55.0~820.0 0~805 30
            40  65.0~920.0 0~900 20  36  20
            50  80.0~1020.0 0~ 1000 24  41
