图片仅供参考，请以已选的规格为准
圆形支柱 两端外螺纹型 标准型 轴身不加工
条件筛选：
结构类型 单件
轴端形状 两端外螺纹形
轴身加工 轴身不加工
支柱形状 圆形支柱
种类筛选 支柱
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
支柱材质
支柱表面处理
产品选型
D
L
15.0~1020.0
/0.5
F
5.0~120.0
/0.5
M
N
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
标准型| 代码 | 类型 | 材质 | 表面处理 | ||
| 国标 | 相当 | ||||
| RAH21 | 两端外螺纹型 | 标准型 | Q235 | SS400 | — |
| RAH22 | 发黑 | ||||
| RAH23 | 无电解镀镍 | ||||
| RAH26 | 0Cr18Ni9 | SUS304 | — | ||
| L | 公差 |
| 15~300 | ±0.2 |
| 300.5~600 | ±0.3 |
| 600.5~1020 | ±0.4 |
Q235材质的产品出货时带有防锈油。

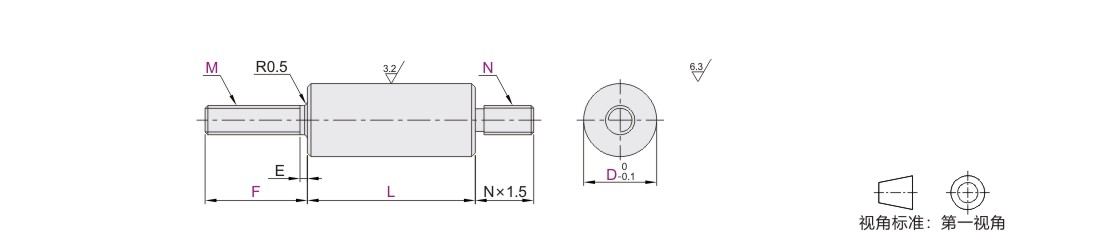

参数图
选型表
| 型号 | 最小单位0.5 | M |
N |
E | ||
| 代码 | D | L | F | |||
| RAH21 RAH22 RAH23 RAH26 |
5 | 15.0~60.0 | 5.0~25.0 | 2 .6 3 | 2.6 3 | 1.0 |
| 6 | 5.0~30.0 | 3 4 | 3 4 | |||
| 8 | 20.0~160.0 | 8.0~40.0 | 4 5 | 4 5 | 1.6 | |
| 10 | 20.0~360.0 | 8.0~45.0 | 4 5 6 | 4 5 6 | 2.0 | |
| 12 | 25.0~420.0 | 10.0~55.0 | 5 6 8 | 5 6 8 | 2.5 | |
| 15 | 30.0~520.0 | 12.0~60.0 | 6 8 10 | 6 8 10 | 3.0 | |
| 20 | 40.0~520.0 | 15.0~75.0 | 6 8 10 12 | 6 8 10 12 | 3.5 | |
| 25 | 55.0~620.0 | 20.0~80.0 | 6 8 10 12 16 | 6 8 10 12 16 | 4.0 | |
| 30 | 65.0~720.0 | 25.0~90.0 | 6 8 10 12 16 20 | 6 8 10 12 16 20 | 5.0 | |
| 35 | 80.0~820.0 | 30.0~100.0 | 8 10 12 16 20 24 | 8 10 12 16 20 24 | 6.0 | |
| 40 | 80.0~920.0 | 35.0~110.0 | 10 12 16 20 24 | 10 12 16 20 24 | ||
| 50 | 80.0~1020.0 | 40.0~120.0 | 12 16 20 24 | 12 16 20 24 | ||
-
