图片仅供参考，请以已选的规格为准
方形支柱 一端外螺纹一端内螺纹型 L尺寸指定型 L尺寸螺纹指定型
条件筛选：
结构类型 单件
尺寸选择方式 螺纹长度指定型
轴端形状 两端内外螺纹形
支柱形状 方形支柱
支柱材质 SS400
种类筛选 支柱
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
支柱表面处理
产品选型
B
L
10~420
/1
F
8~80
/1
M
N
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
| 一端外螺纹一端内螺纹 | 类型 | 材质 | 表面处理 | ||||
| L尺寸指定型 | L尺寸螺纹指定型 | 国标 | 相当 | ||||
| RAN01 | RAN11 | 台阶型 | 两端外螺纹型 | 标准型 | Q235 | SS400 | — |
| RAN02 | RAN12 | 发黑 | |||||
| RAN03 | RAN13 | 无电解镀镍 | |||||
| L | 公差 |
| 10~300 | ±0.2 |
| 301~420 | ±0.3 |
Q235材质的产品出货时带有防锈油。

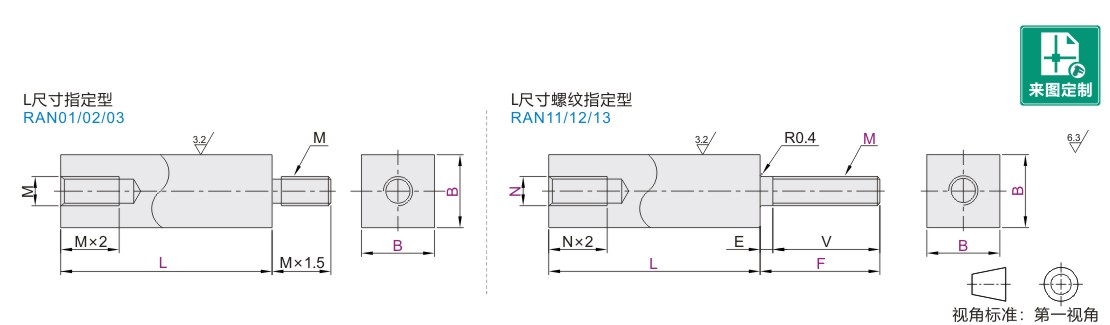

参数图
L尺寸指定型
| 型号 | 最小单位1 | M |
|
| 代码 | B | L | |
| RAN01 RAN02 RAN03 |
8 | 15~160 | M4 |
| 10 | 15~310 | M5 | |
| 12 | 25~420 | M6 | |
| 15 | 30~420 | M8 | |
| 20 | 40~420 | M10 | |
| 25 | 50~420 | M12 | |
| 30 | 60~420 | M16 | |
L尺寸螺纹指定型
| 型号 | 最小单位1 | M | N | V | ||
| 代码 | B | L | F | |||
| RAN11 RAN12 RAN13 |
8 | 10~160 | 8~25 | 4 5 | 3 4 5 | V=F-E Vmax=M×5 |
| 10 | 15~310 | 8~30 | 4 5 6 | 4 5 6 | ||
| 12 | 25~420 | 10~40 | 5 6 8 | 4 5 6 8 | ||
| 15 | 30~420 | 12~40 | 6 8 10 | 4 5 6 8 | ||
| 20 | 40~420 | 15~60 | 10 12 | 5 6 8 10 12 | ||
| 25 | 50~420 | 20~80 | 10 12 16 | 6 8 10 12 16 | ||
| 30 | 60~420 | 25~80 | 12 16 20 | 8 10 12 16 | ||
不完整螺纹部的最小值
| M | Emin | ||||||
| 4 | 2 | ||||||
| 5 | 3 | ||||||
| 6 | 4 | ||||||
| 8 | 4 | ||||||
| 10 | 5 | ||||||
| 12 | 6 | ||||||
| 16 | 7 | ||||||
| 20 | 9 |
-
