        六角支柱 一端内螺纹型 一端外螺纹型

        条件筛选：

        结构类型 单件
        支柱形状 六角支柱
        种类筛选 支柱

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            支柱材质

            支柱表面处理

            轴端形状

            产品选型

            S

            L

            8.0~1020.0
            /0.5

            M

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码 材质 表面处理
            一端外螺纹型 一端内螺纹型 国标 相当
            RBB01 RBB11 Q235 SS400 —
            RBB02 RBB12 发黑
            RBB03 RBB13 无电解镀镍
            RBB06 RBB16 0Cr18Ni9 SUS304 —



            L 公差
            8~300 ±0.2
            300.5~620 ±0.3
            620.5~1020 ±0.4

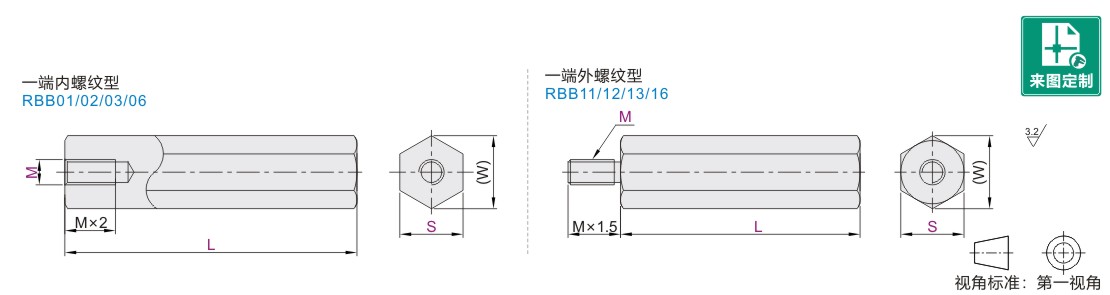

            参数图



            选型表

            型号 最小单位0.5 M
            		 (W)
            代码 S L

            一端内螺纹型
            RBB01
            RBB02
            RBB03
            RBB06


            一端外螺纹型
            RBB11
            RBB12
            RBB13
            RBB16

            		 5  8.0~60.0 2  2.6  (3) 5.8
            6  15.0~60.0             3  4 6.9
            7  15.0~160.0             3  4 8.1
            8  20.0~260.0             3  4  5 9.2
            10  20.0~360.0                 4  5  6 11.5
            12  25.0~420.0                 4  5  6  8 13.9
            13  30.0~420.0                 4  5  6  8 15.0
            14  35.0~520.0                 4  5  6  8  10 16.2
            17  35.0~520.0                     5  6  8  10 19.6
            19  45.0~520.0                     5  6  8  10  12 21.9
            24  65.0~620.0                     5  6  8  10  12  16  20 27.7
            27  65.0~820.0                     5  6  8  10  12  16  20 31.2
            30  65.0~1020.0                     5  6  8  10  12  16  20  24 34.6
            32  65.0~1020.0                     5  6  8  10  12  16  20  24 36.9



            (  )中数据仅适用于一端外螺纹型。
