      图片仅供参考，请以已选的规格为准

        六角支柱 一端外螺纹一端内螺纹型 L尺寸螺纹指定型

        条件筛选：

        结构类型 单件
        尺寸选择方式 螺孔指定型
        轴端形状 两端内外螺纹形
        支柱形状 六角支柱
        种类筛选 支柱

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            支柱材质

            支柱表面处理

            产品选型

            S

            L

            8.0~1020.0
            /0.5

            M

            N

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            国标 相当
            RBE11 一端外螺纹
            一端内螺纹型
            		 L尺寸
            螺纹指定型
            		 Q235 SS400 —
            RBE12 喷细砂无电解镀镍
            RBE13 发黑
            RBE16 0Cr18Ni9 SUS304 —



            L 公差
            8~300 ±0.2
            300.5~620 ±0.3
            620.5~1020 ±0.4





            Q235材质的产品出货时带有防锈油。

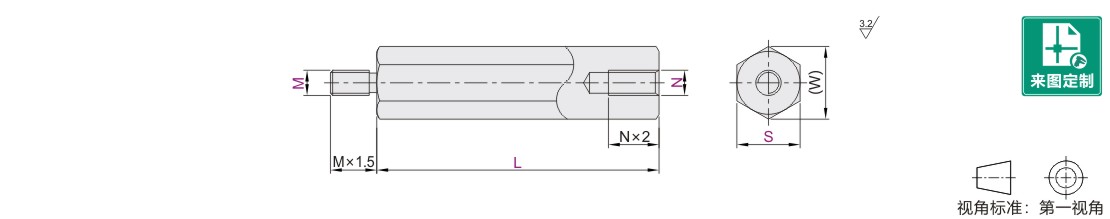

            参数图



            选型表

            型号 最小单位0.5
            L            		 M·N (W)
            代码 S
            RBE11
            RBE12
            RBE13
            RBE16            		 5 8.0~60.0 2  2.6 5.8
            6 15.0~60.0            3  4 6.9
            7 20.0~160.0            3  4 8.1
            8 20.0~260.0            3  4  5 9.2
            10 25.0~360.0                4  5  6 11.5
            12 30.0~420.0                4  5  6  8 13.9
            13 35.0~420.0                4  5  6  8 15.0
            14                4  5  6  8  10 16.2
            17 35.0~520.0                    5  6  8  10 19.6
            19 45.0~520.0                    5  6  8  10  12 21.9
            24 55.0~620.0                    5  6  8  10  12 27.7
            27 65.0~820.0                    5  6  8  10  12  16  20  24 31.2
            30 80.0~1020.0                    5  6  8  10  12  16  20  24 34.6
            32 80.0~1020.0                    5  6  8  10  12  16  20  24 36.9
