图片仅供参考，请以已选的规格为准
台阶型六角支柱 两端内螺纹型 标准型 台阶指定型
条件筛选：
结构类型 单件
轴端形状 两端内螺纹形
支柱形状 两端台阶型六角支柱
种类筛选 支柱
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 10 项未选择
代码
参数选型
尺寸选择方式
支柱材质
支柱表面处理
产品选型
S
L
15.0~1020.0
/0.5
M
N
G
2~20
/1
H
2~20
/1
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
| 两端内螺纹型 |
材质 | 表面处理 | ||
| 标准型 | 台阶指定型 | 国标 | 相当 | |
| RBJ21 | RBJ31 | Q235 | SS400 | — |
| RBJ22 | RBJ32 | 发黑 | ||
| RBJ23 | RBJ33 | 无电解镀镍 | ||
| RBJ26 | RBJ36 | 0Cr18Ni9 | SUS304 | — |
| L | 公差 |
| 15~300 | ±0.2 |
| 300.5~620 | ±0.3 |
| 620.5~1020 | ±0.4 |
Q235材质的产品出货时带有防锈油。

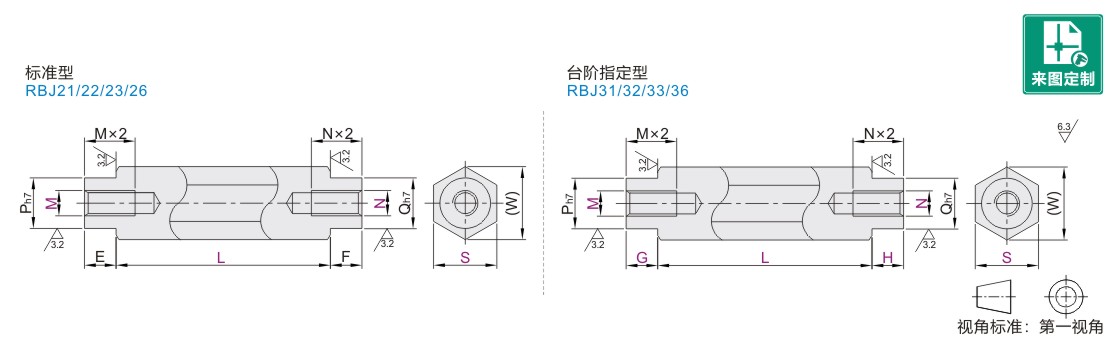

参数图
标准型
| 型号 | 最小单位0.5 | M·N | E | F | P | Q | (W) | |
| 代码 | S | L | ||||||
| RBJ21 RBJ22 RBJ23 RBJ26 |
8 | 15.0~160.0 | 3 4 | 4 | 4 | 6 | 6 | 9.2 |
| 10 | 15.0~360.0 | 4 5 | 5 | 5 | 8 | 8 | 11.5 | |
| 12 | 20.0~420.0 | 5 6 | 6 | 6 | 10 | 10 | 13.9 | |
| 13 | 5 6 | 15 | ||||||
| 14 | 25.0~520.0 | 6 8 | 8 | 8 | 12 | 12 | 16.2 | |
| 17 | 6 8 | 19.6 | ||||||
| 19 | 40.0~520.0 | 6 8 10 12 | 10 | 10 | 16 | 16 | 21.9 | |
| 24 | 50.0~620.0 | 6 8 10 12 16 | 12 | 12 | 20 | 20 | 27.7 | |
| 27 | 60.0~820.0 | 6 8 10 12 16 20 | 16 | 16 | 24 | 24 | 31.2 | |
| 27A | 20 | 20 | ||||||
| 30 | 60.0~1020.0 | 6 8 10 12 16 20 | 28 | 28 | 34.6 | |||
| 30A | 24 | 24 | ||||||
| 32 | 20 | 20 | 30 | 30 | 36.9 | |||
| 32A | 24 | 24 | ||||||
台阶指定型
| 型号 | 最小单位0.5 | M·N | 最小单位1 | P | Q | (W) | ||
| 代码 | S | L | G | H | ||||
| RBJ31 RBJ32 RBJ33 RBJ36 |
8 | 15.0~160.0 | 3 4 | 2~4 | 2~4 | 6 | 6 | 9.2 |
| 10 | 15.0~360.0 | 4 5 | 2~5 | 2~5 | 8 | 8 | 11.5 | |
| 12 | 20.0~420.0 | 5 6 | 2~6 | 2~6 | 10 | 10 | 13.9 | |
| 13 | 5 6 | 15 | ||||||
| 14 | 25.0~520.0 | 6 8 | 2~8 | 2~8 | 12 | 12 | 16.2 | |
| 17 | 6 8 | 19.6 | ||||||
| 19 | 40.0~520.0 | 6 8 10 12 | 2~10 | 2~10 | 16 | 16 | 21.9 | |
| 24 | 50.0~620.0 | 6 8 10 12 16 | 2~12 | 2~12 | 20 | 20 | 27.7 | |
| 27 | 55.0~820.0 | 6 8 10 12 16 20 | 2~16 | 2~16 | 24 | 24 | 31.2 | |
| 27A | 20 | 20 | ||||||
| 30 | 70.0~1020.0 | 6 8 10 12 16 20 | 28 | 28 | 34.6 | |||
| 30A | 24 | 24 | ||||||
| 32 | 2~20 | 2~20 | 30 | 30 | 36.9 | |||
| 32A | 24 | 24 | ||||||
-
