      图片仅供参考，请以已选的规格为准

        台阶型六角支柱 两端外螺纹型 台阶指定型

        条件筛选：

        结构类型 单件
        轴端形状 两端外螺纹形
        支柱形状 两端台阶型六角支柱
        种类筛选 支柱

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            尺寸选择方式

            支柱材质

            支柱表面处理

            产品选型

            S

            L

            20.0~1020.0
            /0.5

            M

            N

            G

            2~20
            /1

            H

            2~20
            /1

            技术图档

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            国标 相当
            RBJ51 台阶型 两端外螺纹型 标准型 Q235 SS400 —
            RBJ52 发黑
            RBJ53 无电解镀镍
            RBJ56 0Cr18Ni9 SUS304 —



            L 公差
            20~300 ±0.2
            300.5~620 ±0.3
            620.5~1020 ±0.4





            Q235材质的产品出货时带有防锈油。

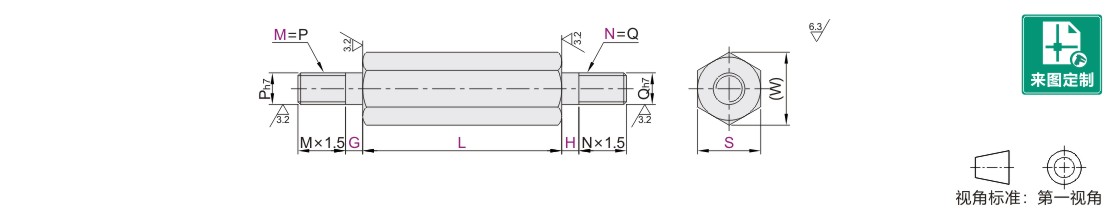

            参数图



            选型表

            型号 最小单位0.5 M·N 最小单位1 (W)
            代码 S L G H
            RBJ51
            RBJ52
            RBJ53
            RBJ56            		 8 20.0~260.0 3  4  5 2~4 2~4 9.2
            10 20.0~360.0     4  5  6 2~5 2~5 11.5
            12 25.0~420.0         5  6  8 2~6 2~6 13.9
            13         5  6  8 15
            14 30.0~520.0             6  8  10 2~8 2~8 16.2
            17             6  8  10 19.6
            19 45.0~520.0             6  8  10  12 2~10 2~10 21.9
            24 55.0~620.0             6  8  10  12  16 2~12 2~12 27.7
            27 55.0~820.0             6  8  10  12  16  20  24 2~16 2~16 31.2
            30 65.0~1020.0             6  8  10  12  16  20  24 34.6
            32             6  8  10  12  16  20  24 2~20 2~20 36.9
