同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 2 项未选择

      重置

      代码

      产品选型

      A

      B

      图片仅供参考，请以已选的规格为准

        调整零件 高度调整座 标准型 通孔型 扳手槽型 S45C材质  硬度43~48HRC 镀硬铬

        条件筛选：

        类型 浮球位置固定型
        形状 扳手槽型
        表面处理 镀硬铬
        安装孔特征 通孔型
        本体材质 S45C
        种类筛选 调整零件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图

            标准型

            代码 类型  材质 硬度  表面处理
            国标 相当
             ZFD05 标准型 45 S45C 43~48HRC 镀硬铬



             特点：

               ● 适用于机械或工件的高度和水平调整；
               ● 贯穿式中心孔，适合锁固件通过；
               ● 限制最大行程的设计。

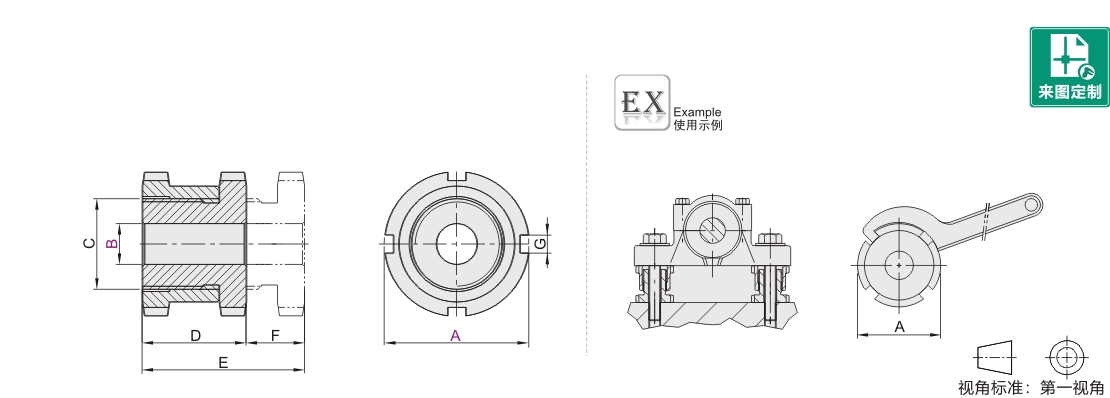

            参数图



            选型表

            型号
            		 C
            		 D
            		 E
            		 F
            行程
            		 G
            		 适用
            螺丝
            		 静载荷
            KN
            		 动载荷
            KN
            代码 A B
            ZFD05 25 6.6 M15×1.0 15 19 4 4 M6 40 30.7
            32 M20×1.0 18 23 5 65 55.7
            9 M8 48
            11 M10 37.9
            45 M30×1.5 22 29 7 6 120 92.9
            13.5 M12 80.4
            17.5 M16 45.5
            58 M40×1.5 28 37 9 210 136
            22 M20 90
            26 M24 37
