        零点定位卡盘 台面型

        条件筛选：

        表面处理 硬化处理
        卡盘名称 台面型
        本体材质 不锈钢
        种类筛选 零点定位卡盘

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型
            		 传感器 底部螺栓过孔 主体材质 热处理
            ZFH51 台面型 外形尺寸64
            		 有 无 不锈钢 硬化处理
            ZFH55 无
            ZFH52   外形尺寸78
            ZFH53 有
            ZFH57 有

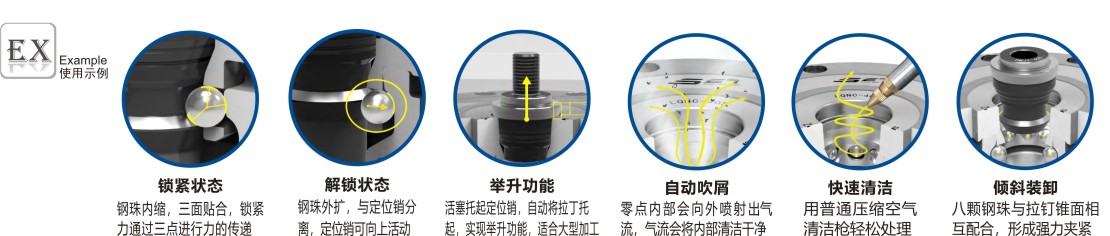

            产品特点：                                                 注意：
            ● 气压解锁，弹簧机械锁紧；                             带传感器的零点定位卡盘在出厂时已调试好            传感器的最佳检测感应
            ● 带夹紧，放松检测接口，输出PNP                   位置，收到产品后，在使用            过程中无须再对传感器的位置进行调节，
               开关信号(带传感器型)；                                  若使用存            在疑问需调节传感器的位置时，需提前与我司技术人员沟通，
            ● 使用时可切断压力源，夹紧力稳定。                在我司技术人员的指导下进行调整位置。            若未经我司沟通确认去调整
             ZFH52固定方式：用固定法兰盘ZFH61固定。 传感器位置而导致产品损坏，需自行承担所产生的费用。

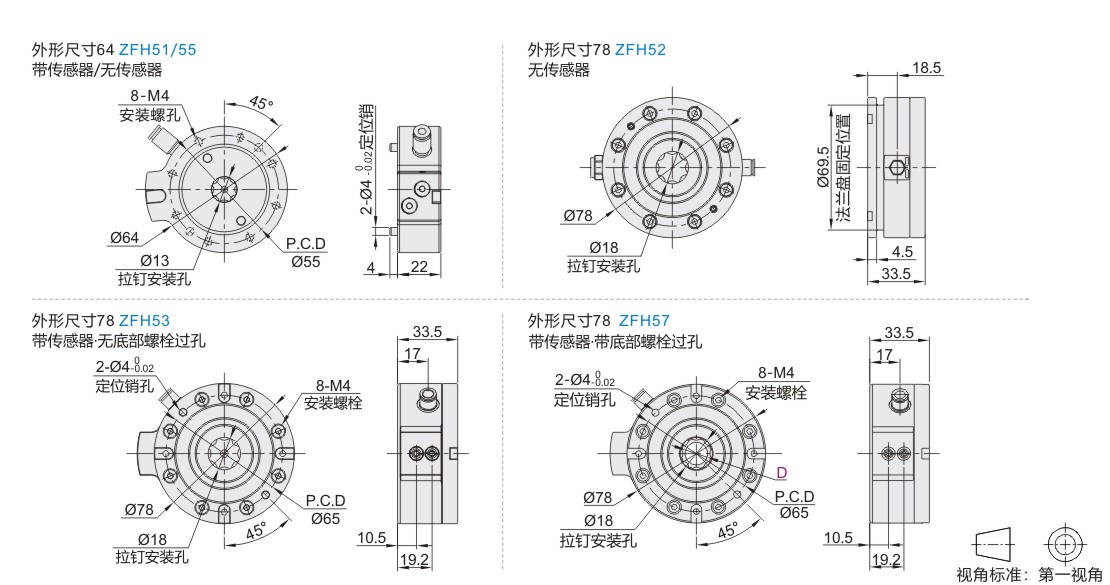

            参数图



            ZFH51~55

            型号 重复定位精度
            (mm)            		 夹紧力
            (KN)            		 拉紧力
            (KN)            		 适配拉钉
            代码 定位拉钉 补偿拉钉 夹紧拉钉
            ZFH51 <0.005 1.25 5 ZFH63-2 ZFH64-2 ZFH65-2
            ZFH55
            ZFH52 5 13 ZFH63-5 ZFH64-5 ZFH65-5
            ZFH53


            ZFH57

            型号 重复定位精度
            (mm)            		 夹紧力
            (KN)            		 拉紧力
            (KN)            		 适配拉钉
            代码 D 定位拉钉 补偿拉钉 夹紧拉钉
            ZFH57 15 <0.005 5 13 ZFH63-5 ZFH64-5 ZFH65-5
