专用配件名称
本体材质
产品选型
规格
图片仅供参考，请以已选的规格为准

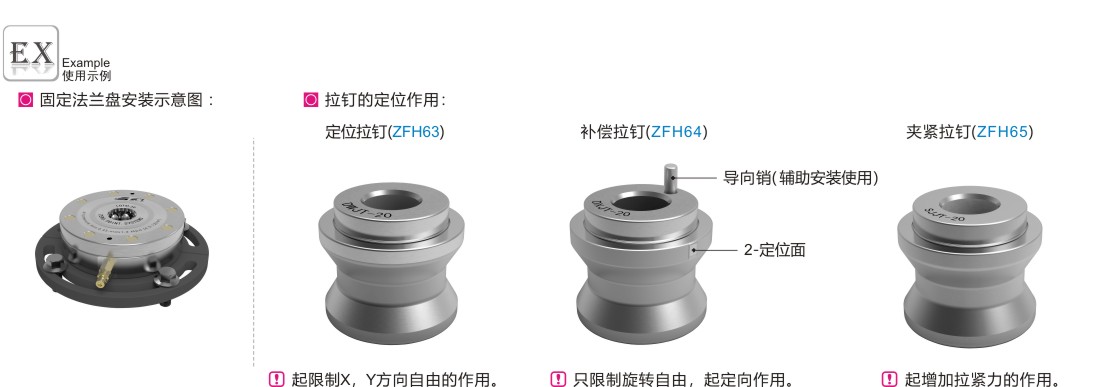

零点定位卡盘专用配件 固定法兰盘 紧固螺栓 定位拉钉 补偿拉钉 夹紧拉钉
条件筛选：
表面处理 硬化处理
卡盘名称 专用配件
种类筛选 零点定位卡盘
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 热处理 | 表面处理 | ||||
| ZFH61 | 零点定位 卡盘 专用配件 |
固定法兰盘 | P20 | — | 发黑 | |||
| ZFH63 | 定位拉钉 | 渗碳钢 |
硬化处理 |
— |
||||
| ZFH64 | 补偿拉钉 | |||||||
| ZFH65 | 夹紧拉钉 | |||||||

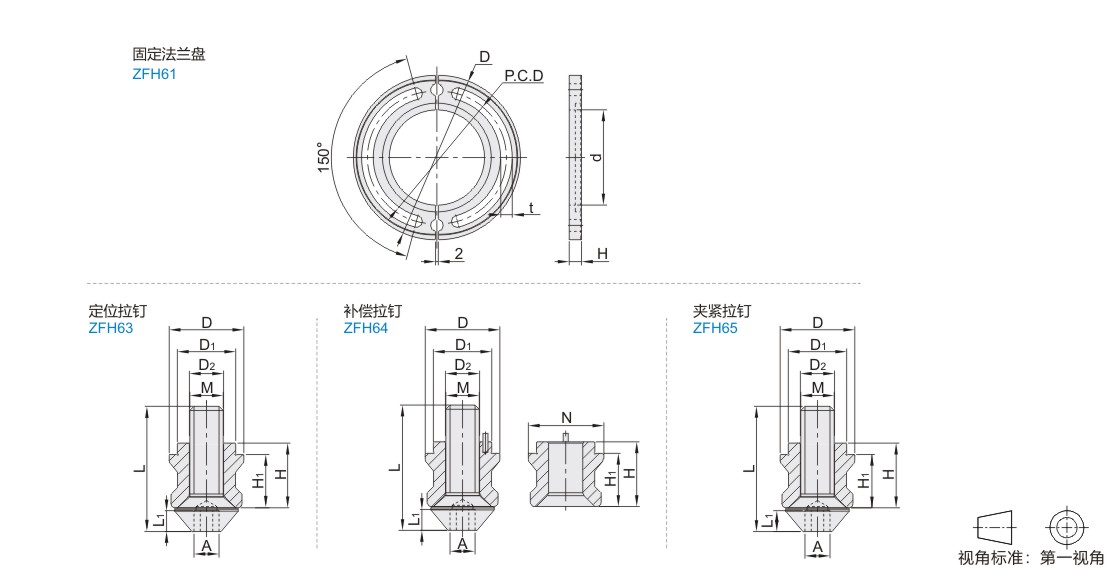

参数图
ZFH61
| 型号 | D | d | P.C.D | t | H | |||||||||||||||||||||||||||||||||||||
| 代码 | 规格 | |||||||||||||||||||||||||||||||||||||||||
| ZFH61 | 5 | 120 | 69.5 | 96.5 | 8.5 | 9 | ||||||||||||||||||||||||||||||||||||
| 10 | 170 | 100 | 137.5 | 10.5 | 11.5 | |||||||||||||||||||||||||||||||||||||
| 20 | 198 | 128 | 167.5 | 12.5 | 13.5 | |||||||||||||||||||||||||||||||||||||
ZFH63~65
| 型号 | D | D1 | D2 | H | H1 | N | L | L1 | M | A | ||||||||||||||||||||||||||||||||
| 代码 | 规格 | |||||||||||||||||||||||||||||||||||||||||
| 定位拉钉 ZFH63 |
2 | 13 | 10 | 6.2 | 11 | 8.9 | — | 23 | 3.5 | M6 | 4 | |||||||||||||||||||||||||||||||
| 5 | 18 | 14 | 8.2 | 15.5 | 12.8 | 30 | 5 | M8 | 5 | |||||||||||||||||||||||||||||||||
| 10 | 22 | 15 | 8.3 | 19.3 | 16.3 | 37 | 6 | M8 | 6 | |||||||||||||||||||||||||||||||||
| 20 | 32 | 25 | 12.2 | 28 | 23 | 55 | 8 | M12 | 8 | |||||||||||||||||||||||||||||||||
| 补偿拉钉 ZFH64 |
2 | 12.8 | 10 | 6.2 | 11 | 8.9 | 13 | 23 | 3.5 | M6 | 4 | |||||||||||||||||||||||||||||||
| 5 | 17.6 | 14 | 8.2 | 15.5 | 12.8 | 18 | 30 | 5 | M8 | 5 | ||||||||||||||||||||||||||||||||
| 10 | 21.6 | 15 | 8.3 | 19.3 | 16.3 | 22 | 37 | 6 | M8 | 6 | ||||||||||||||||||||||||||||||||
| 20 | 31.6 | 25 | 12.2 | 28 | 23 | 32 | 55 | 8 | M12 | 8 | ||||||||||||||||||||||||||||||||
| 夹紧拉钉 ZFH65 |
2 | 12.9 | 10 | 6.2 | 11 | 8.9 | — | 23 | 3.5 | M6 | 4 | |||||||||||||||||||||||||||||||
| 5 | 17.9 | 14 | 8.2 | 15.5 | 12.8 | 30 | 5 | M8 | 5 | |||||||||||||||||||||||||||||||||
| 10 | 21.9 | 15 | 8.3 | 19.3 | 16.3 | 37 | 6 | M8 | 6 | |||||||||||||||||||||||||||||||||
| 20 | 32 | 25 | 12 | 28 | 23 | 55 | 8 | M12 | 8 | |||||||||||||||||||||||||||||||||
-
