      产品外形

      传感器

      卡盘名称

      底部螺栓过孔

      本体材质

      产品选型

      D

      规格

      查看大图

      图片仅供参考，请以已选的规格为准

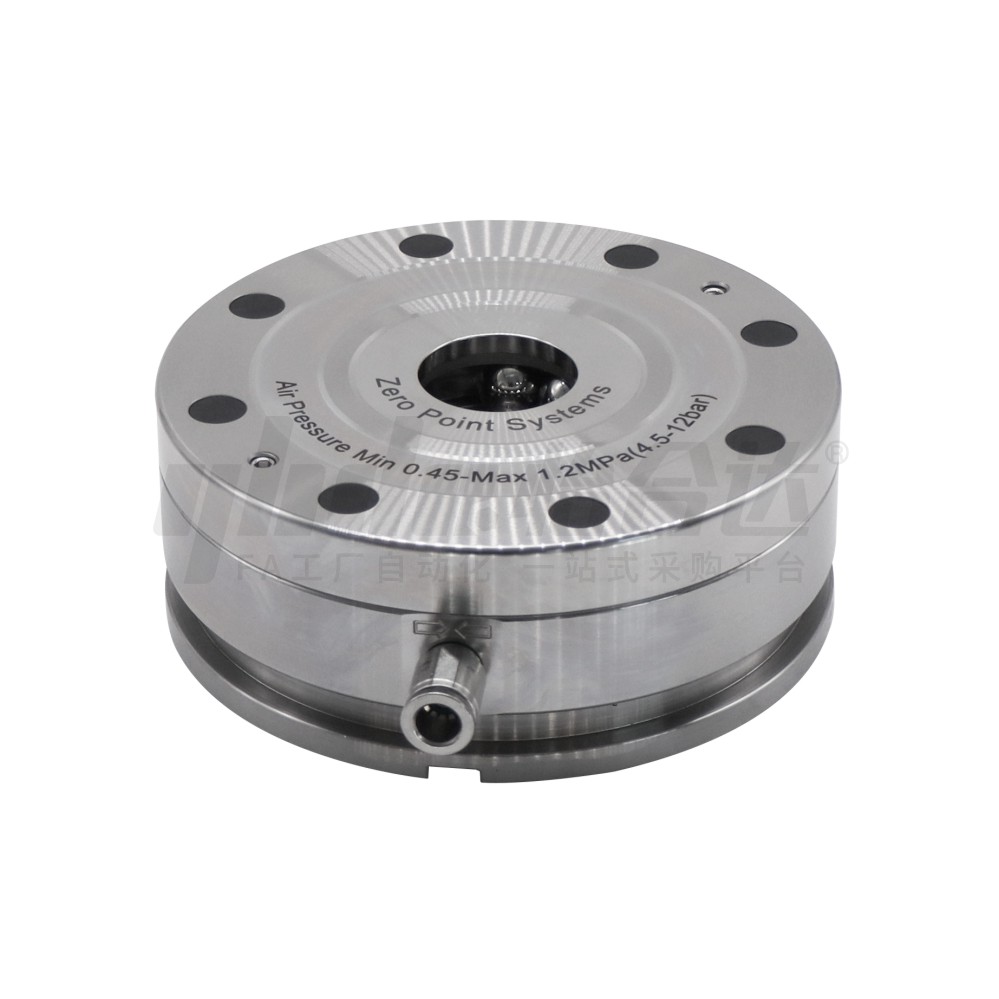

        零点定位卡盘 法兰型

        条件筛选：

        表面处理 硬化处理
        种类筛选 零点定位卡盘

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 传感器 底部螺栓过孔 主体材质 热处理
            ZFH60 台面型 外形尺寸78/112/ 138 无 无 不锈钢 硬化处理
            ZFH58 法兰型 外形尺寸143 有 有
            ZFH54 无



            带传感器的零点定位卡盘在出厂时已调试好传感器的最佳检测感应位置，收到产品后，在
                使用            过程中无须再对传感器的位置进行调节，若使用存在疑问需调节传感器的位置时，需
                提前与我司技术            人员沟通，在我司技术人员的指导下进行调整位置。若未经我司沟通确认
                去调整传感器位置而导致产品            损坏，需自行承担所产生的费用。






            参数图



            台面型

            型号 D D1 H H1 H2 H3 d M P.C.D K 是否自带
            吹气            		 重复定位精度
            (mm)            		 夹紧力
            (KN)            		 拉紧力
            (KN)            		 适配拉钉
            代码 规格 定位拉钉 补偿拉钉 夹紧拉钉
            ZFH60 5 78 18 33.5 8.5 4.5 5 4 M4 65 — 否 <0.005 5 13 ZFH63-5 ZFH64-5 ZFH65-5
            5A 是
            10 112 22 38 10 5.5 6 5 M6 92 否 10 25 ZFH63-10 ZFH64-10 ZFH65-10
            10A 是
            20 138 32 53 15 7 — — 115 10 否 17 55 ZFH63-20 ZFH64-20 ZFH65-20
            20A 是


            法兰型·带底部螺栓过孔

            型号 重复定位精度
            (mm)            		 夹紧力
            (KN)            		 拉紧力
            (KN)            		 适配拉钉
            代码 D 定位拉钉 补偿拉钉 夹紧拉钉
            ZFH58 20 <0.005 10 25 ZFH63-20 ZFH64-20 ZFH65-20


            法兰型·无底部螺栓过孔

            型号 重复定位精度
            (mm)            		 夹紧力
            (KN)            		 拉紧力
            (KN)            		 适配拉钉
            代码 定位拉钉 补偿拉钉 夹紧拉钉
            ZFH54 <0.005 10 25 ZFH63-20 ZFH64-20 ZFH65-20
