        零点定位卡盘 螺栓固定型 内藏型

        条件筛选：

        表面处理 无
        安装类型 螺栓固定型
        传感器 无
        卡盘名称 内藏型
        本体材质 不锈钢
        底部螺栓过孔 无
        种类筛选 零点定位卡盘

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 传感器 主体材质 热处理
            ZFH71 内藏型 螺栓固定型 无 不锈钢 硬化处理



            产品特点：
            ● 气压解锁，弹簧机械锁紧；
            ● 具备排气增压，就位放松检测功能（需外接气密检测传感器）;
            ● 整体采用全密封设计，无活塞外漏；
            ● 四周凸台设计，每个凸台可清洁；
            ● 具有中心清洁功能，防止碎屑进入；
            ● 清洁功能可开启/关闭。

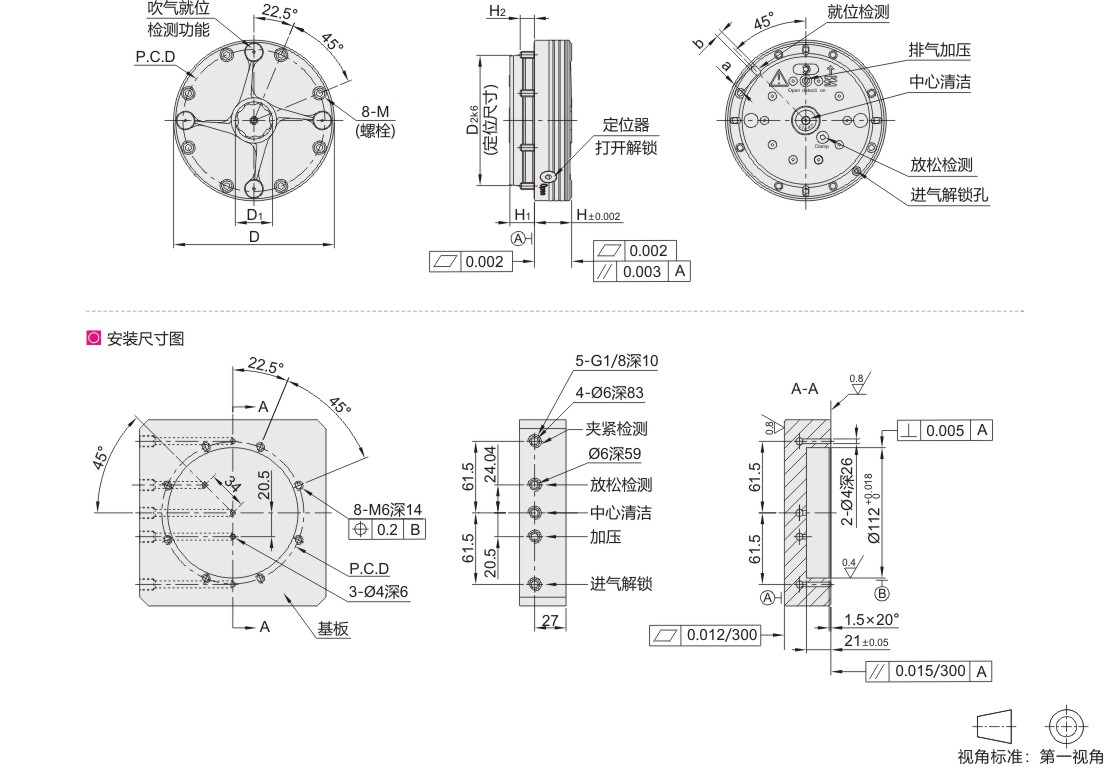

            参数图
            型号 D D1 D2 M P.C.D H H1 H2 a b 重复定位精度
            (mm)            		 夹紧力
            (KN)            		 拉紧力
            (KN)            		 适配拉钉
            代码 规格 定位拉钉 补偿拉钉 夹紧拉钉
            ZFH71 20 138 32 112 +0.025
            +0.003            		 M6 122 32 21.1 12 8.9 5.2 <0.005 17 55 ZFH63-20 ZFH64-20 ZFH65-20
