        薄型凸轮侧推快捷夹具 带把手型

        条件筛选：

        类型 带手柄型
        产品名称 薄型凸轮侧推快捷夹具
        表面处理 发黑
        本体材质 S45C
        种类筛选 快捷夹具

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 硬度
            		 表面处理
            本体 把手 夹口、凸轮 本体 把手 夹口、凸轮 本体 把手 夹口、凸轮
            ZFM02 带把手型 S45C S45C SCM440 — 32~38HRC 发黑

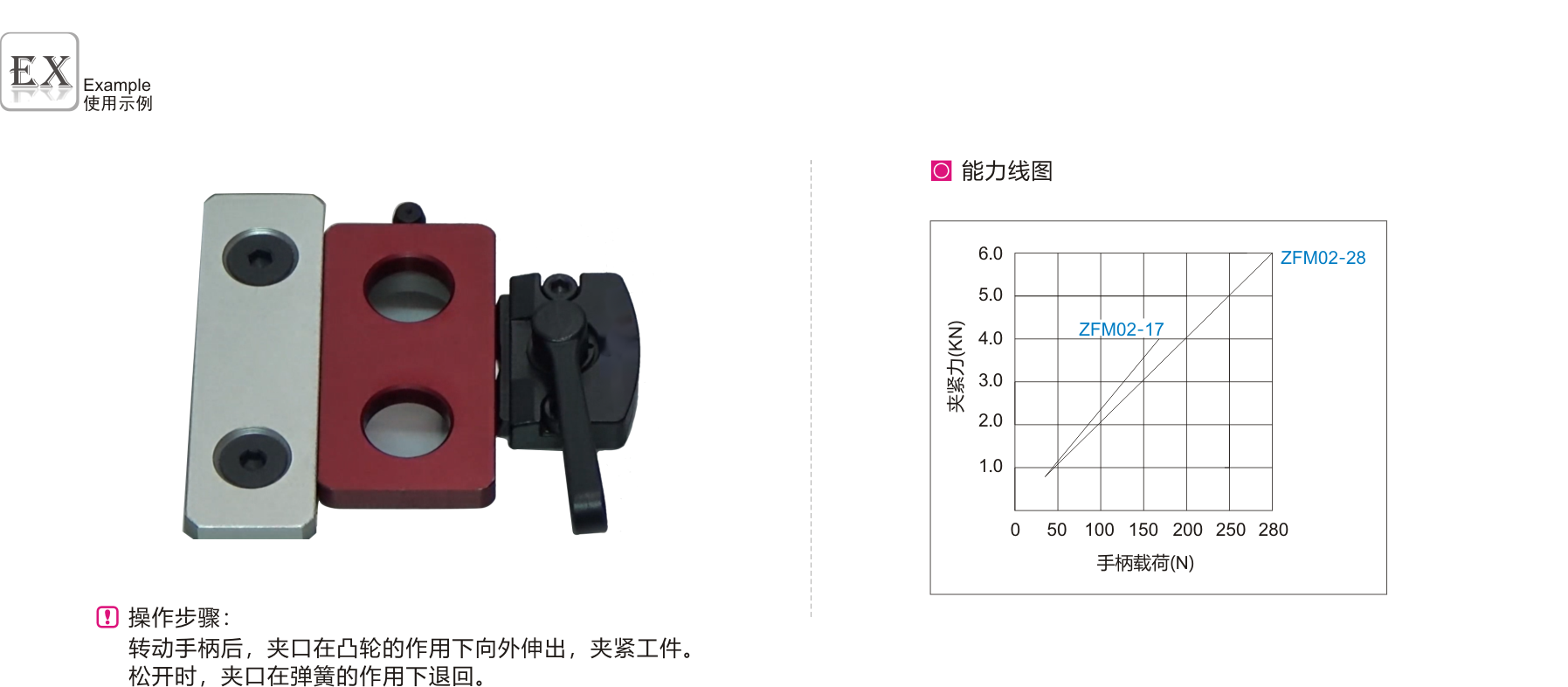

            特点：带防止工件上浮功能。

            注意事项：安装面的加工精度应为(6.3a)以上，并确保无擦痕或凹痕等。

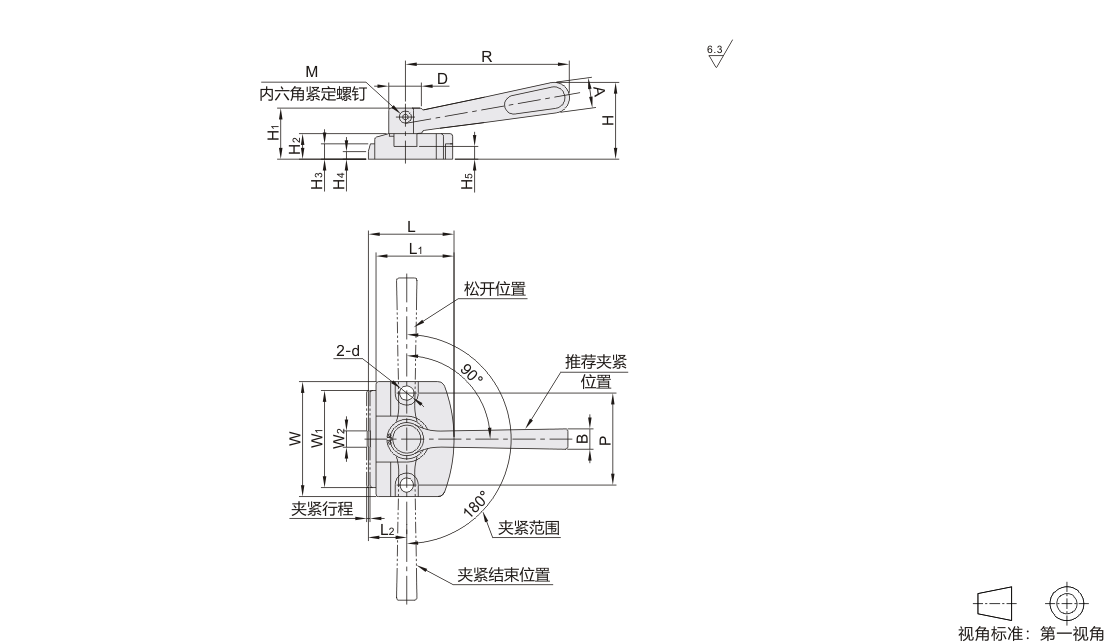

            参数图



            选型表

            型号
            		 夹紧行程
            		 W
            		 L
            		 H
            		 D
            		 R
            		 A
            		 B
            		 W1
            		 W2
            		 L1
            		 L2
            		 H1
            		 H2
            		 H3
            		 H4
            		 H5
            		 d
            		 P
            		 M
            		 手柄容许
            载荷(N)
            		 夹紧力
            (N)
            		 夹紧机构
            代码 规格
            ZFM02 17 1 45 33.5 30 13 63 12 8 38 8 30.5 15 20 10 6 3 5 5.2 36 M4 170 4000 螺旋凸轮
            凸轮角度4°
            28 2 70 50 46 19 100 18 12 60 12 46 22 30 15 9 5 7 8.2 55 M5 280 6000
