      图片仅供参考，请以已选的规格为准

        钢珠式夹紧器 SUS420材质 硬度30~35HRC

        条件筛选：

        产品名称 钢珠式夹紧器
        表面处理 无
        本体材质 SUS420
        种类筛选 快捷夹具

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 硬度 使用压力(Mpa) 耐压 使用
            最高 最低 (Mpa) 温度范围
            ZFM31 钢珠式夹紧器 SUS420 30~35HRC 0.7 0.25 1.0 0~70℃



            产品特点

            ●使用气动机械手；

            ●重量轻且体积紧凑，在几乎不影响机器人可搬动能力的状况下发挥其最大能力；

            ●用于托盘等的夹持及搬运，通过钢珠可防止脱落的自动夹紧器。

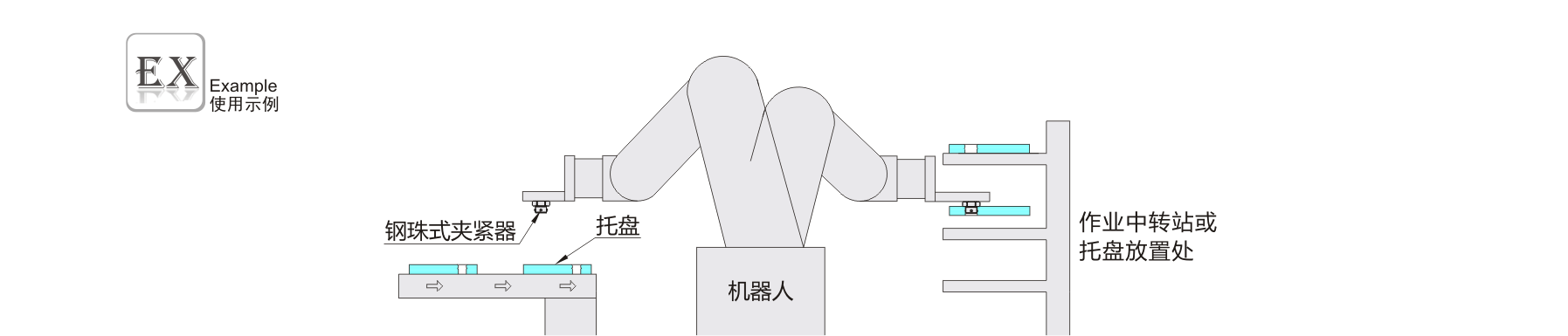

            应用范围：适用于自动化多轴机器人搬运作业。

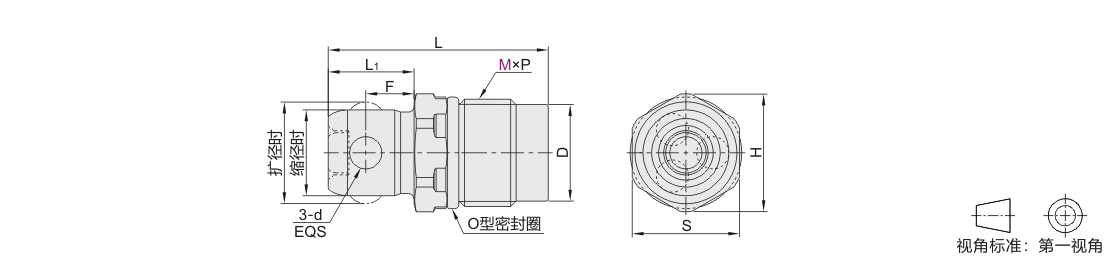

            参数图



            选型表

            型号
            		 P
            螺距
            		 扩缩径尺寸
            		 D
            		 d
            		 L
            		 L1
            		 F
            		 H
            		 S
            		 耐拔力(保持力)
            (N)
            		 释放侧容量
            (cm³)
            		 重量
            (g)
            		 适用配件
            代码 M 缩径时
            		 扩径时 锁紧套 安装座
            ZFM31 10 0.75 8 0
            -0.05            		 9.3 9 3 20.5 8 4.5 11 10 70 0.08 8 ZFM35-D12 ZFM41-D20
            12 1 10 11.5 10.7 3.5 22.5 9 5 13.5 12 100 0.15 13 ZFM35-D15 ZFM41-D22
            14 12 13.8 12.7 4 25 10 5.5 15.5 14 150 0.26 20 ZFM35-D17 ZFM41-D28
            18 1.5 16 18.2 16.1 5 29.5 11.5 6.5 21.2 19 200 0.49 41 ZFM35-D23 ZFM41-D32



            锁紧套与安装座需另行购买。

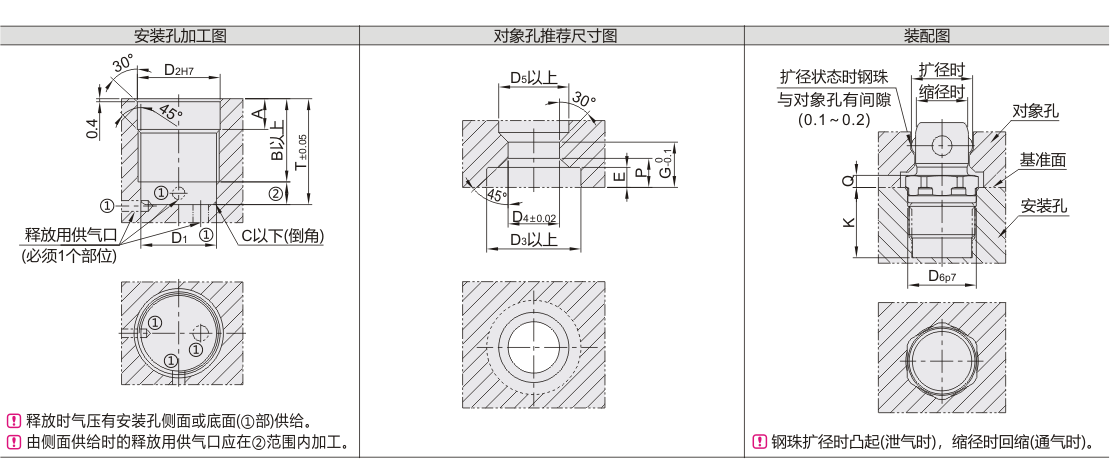

            安装孔加工图、对象孔推荐尺寸图和装配图



            M 安装孔加工图尺寸表 对象孔推荐尺寸表 装配尺寸表
            D1 D2 A B T C D3 D4 D5 E P G D6 K Q
            10 9.3 +0.07
            -0.11            		 10.4 +0.018
            0            		 2.4 7.5 10.5 0.2 12 8.2 9.5 2.5 3.3 5 10.4 +0.036
            +0.018            		 10.5 2
            12 11 +0.15
            -0.08            		 12.4 +0.021
            0            		 8 11 0.4 14.5 10.2 11.7 3 4.6 5.8 12.4 11 2.5
            14 13 14.4 +0.018
            0            		 2.8 9 12 17 12.2 14.2 3.5 4.9 6.45 14.4 12 3
            18 16.5 +0.17
            -0.12            		 19.4 +0.021
            0            		 3.8 10.5 14 23 16.2 18.6 4.5 6.5 8 19.4 +0.043
            +0.022            		 14 4

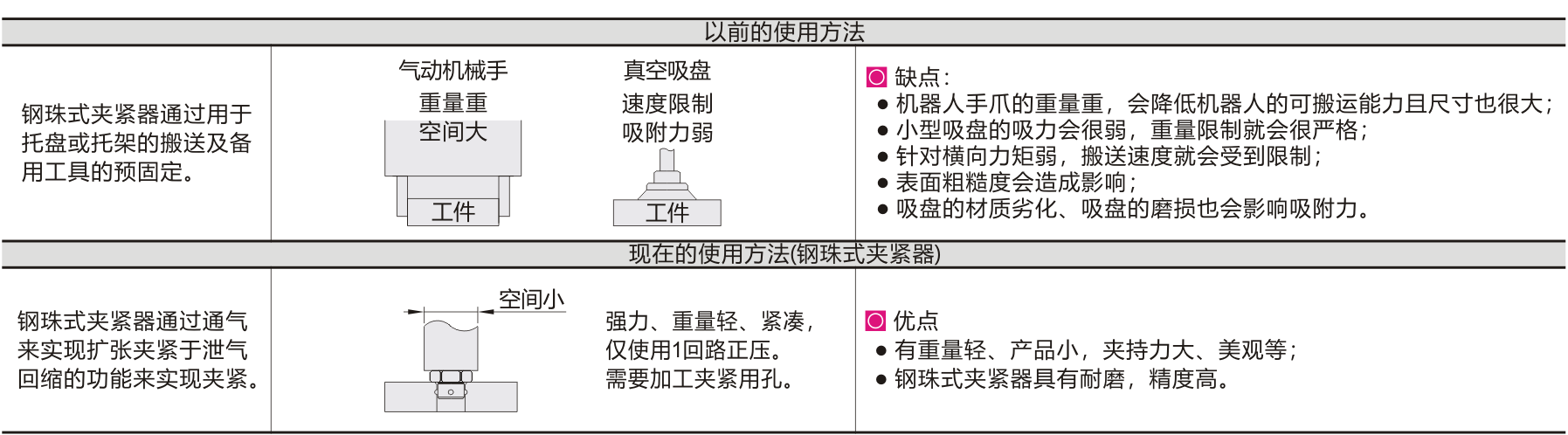

             使用方法优势对比
